Sensitron PL4 +D - Schema a Blocchi Sistema con Centrale PL4+D; Specifiche Tecniche

ITALIANO
Pag. 3

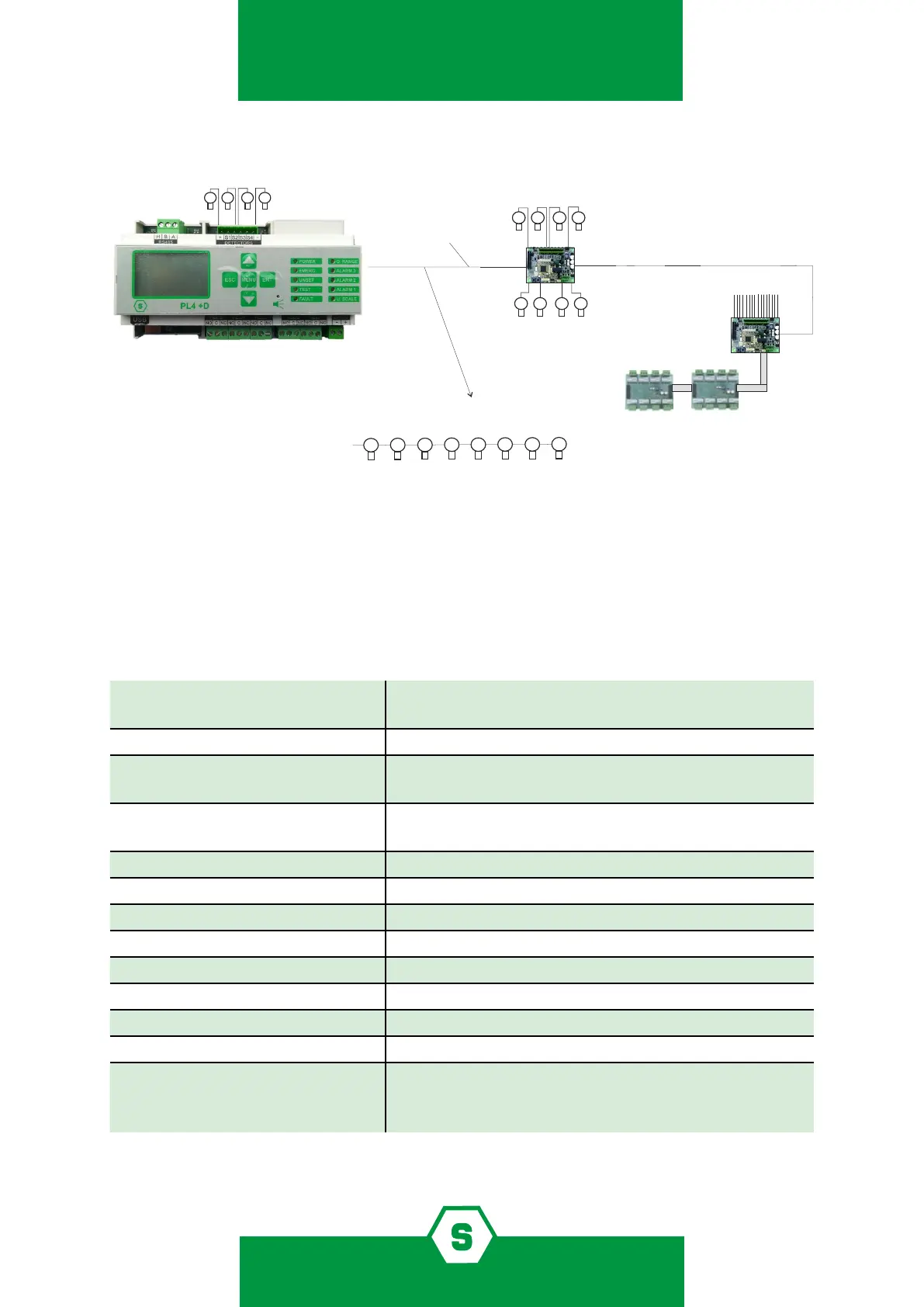

1.3 Schema a blocchi sistema con centrale PL4+D
Figura 2) Schema a blocchi del sistema
1.4 Speciche tecniche
Tabella 4) Speciche tecniche PL4+D
Alloggiamento Contenitore per montaggio su barra DIN a 9 moduli
standard
Ingressi Max. 12 rivelatori
Uscite 5 relè in centrale + 16 uscite O/C o relè tramite le sche-
de remote STG/OUT16S ed STG/8REL
Porte seriali 1 x RS485 (per collegamento moduli addizionali)
1 x USB (collegamento a PC per congurazione)
Alimentazione 24 Vdc
Assorbimento Max 10 VA
Display Display a cristalli liquidi (LCD)
Indicazioni ottiche 10 LED
Temperatura funzionamento 0/-55°C
Temperatura stoccaggio -20 ÷ +60 C°
RH funzionamento 15-85%
RH stoccaggio 5-85% (non condensante)
Conformità ATEX II(2)G [Ex Gb] II *
EN 60079-0:2018
EN 60079-29-1:2016
* La centrale è destinata ad un uso fuori dall’atmosfera esplosiva collegato a dei rilevatori di
gas in area potenzialmente esplosiva
(1) RILEVATORI GAS ANALOGICI 4-20 mA
(2) MODULO 8 INGRESSI ANALOGICI STG/IN8S
(3) CAVO 2 FILI TWISTATI PER RS485 + 2 FILI PER ALIMENTAZIONE (12-24 Vdc)
(4) RILEVATORI GAS CON USCITA SERIALE RS485
(5) MODULO 16 USCITE O/C STG/OUT16S
(6) MODULO 8 RELE’ STG/8REL
LOOP
(6)
RS485
opzione: i rilevatori possono essere direttamente
connessi al loop in modalità daisy-chain
(1)
(2)
(3)
(4)
(5)
PL4 +D
(1)
