ITALIANO
Pag. 10
Rilevatori con uscita 4-20 mA collegati direttamente alla centrale

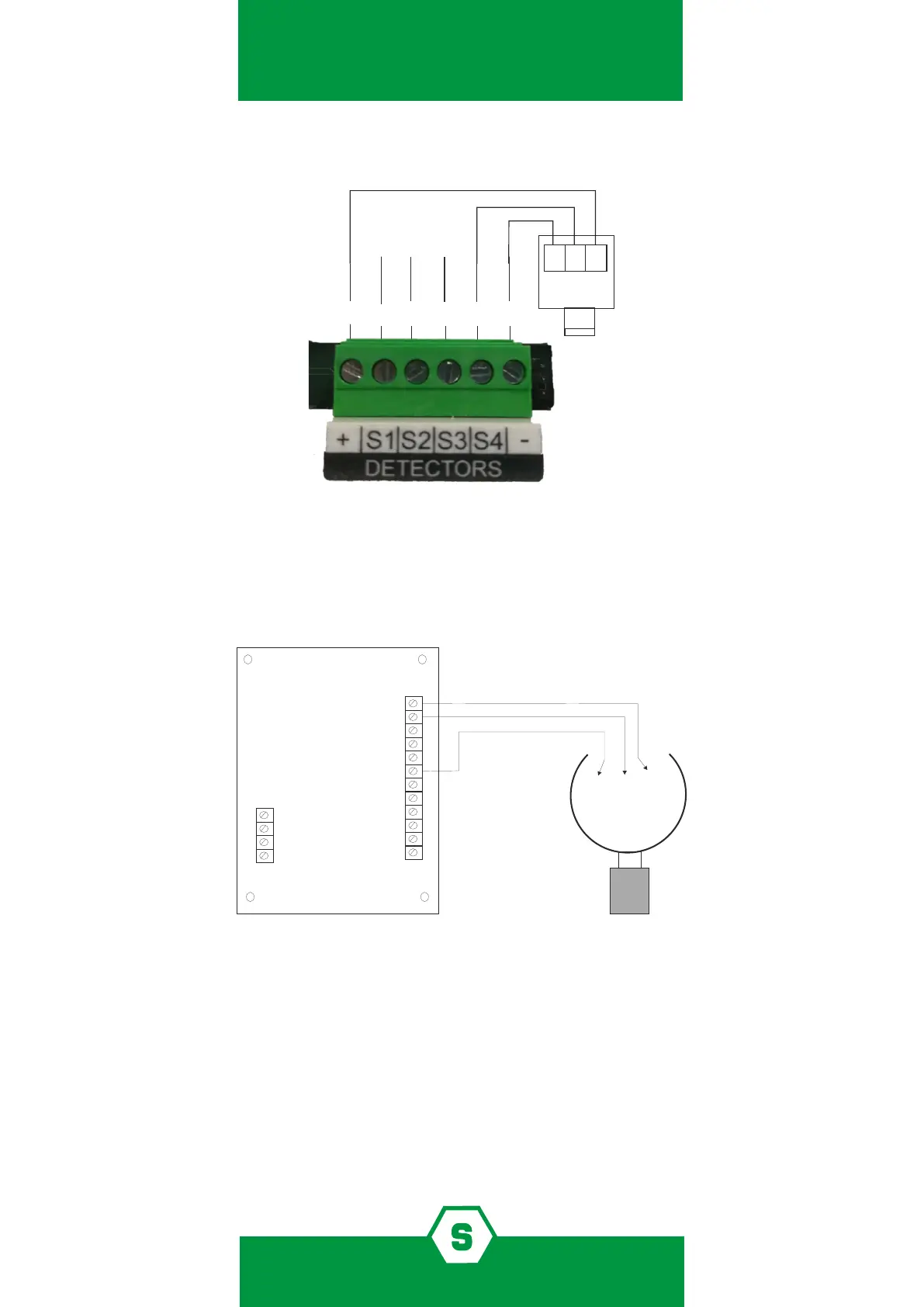

Figura 10) Collegamento dei 4 rilevatori in centrale
Rilevatori con uscita 4-20 mA collegati al modulo STG/IN8S
Nello schema seguente è rappresentato il collegamento di un rilevatore gas con uscita 4-20
mA ad un modulo ingresso STG/IN8S. Durante la messa in marcia del sistema, assicurarsi che
a ciascun rilevatore gas arrivi una tensione minima di 12 Vdc.
Figura 11) Collegamento degli 8 rilevatori al modulo STG/IN8S
Rilevatori con uscita RS485
I rilevatori gas provvisti di comunicazione seriale RS485 invece vengono collegati diretta-
mente sui bus (bus) RS485 della centrale PL4+D. Sul bus RS485 è collegato anche il modulo
d’ingresso STG/IN8S ed il modulo d’uscita STG/OUT16S.
In questo tipo di collegamento servono 4 conduttori: 2 per la seriale RS485 e 2 per l’alimen-
tazione dei dispositivi. A questo scopo si suggerisce l’utilizzo di due diversi cavi oppure di un
solo cavo che abbia le caratteristiche adatte, si seguito descritte.
-V
I8
I7
I6
I5
+V
-V
I4
I3
I2
I1
+V
-V
B
A
+V
MODULO INGRESSO
REMOTO STG/IN8S
(+V)
(-V)
(S)
Positivo
Negativo
Segnale
4-20 mA
Rilevatore
analogico
4-20 mA
+V 1 2 3 4 -V
+
V
S
-
V
