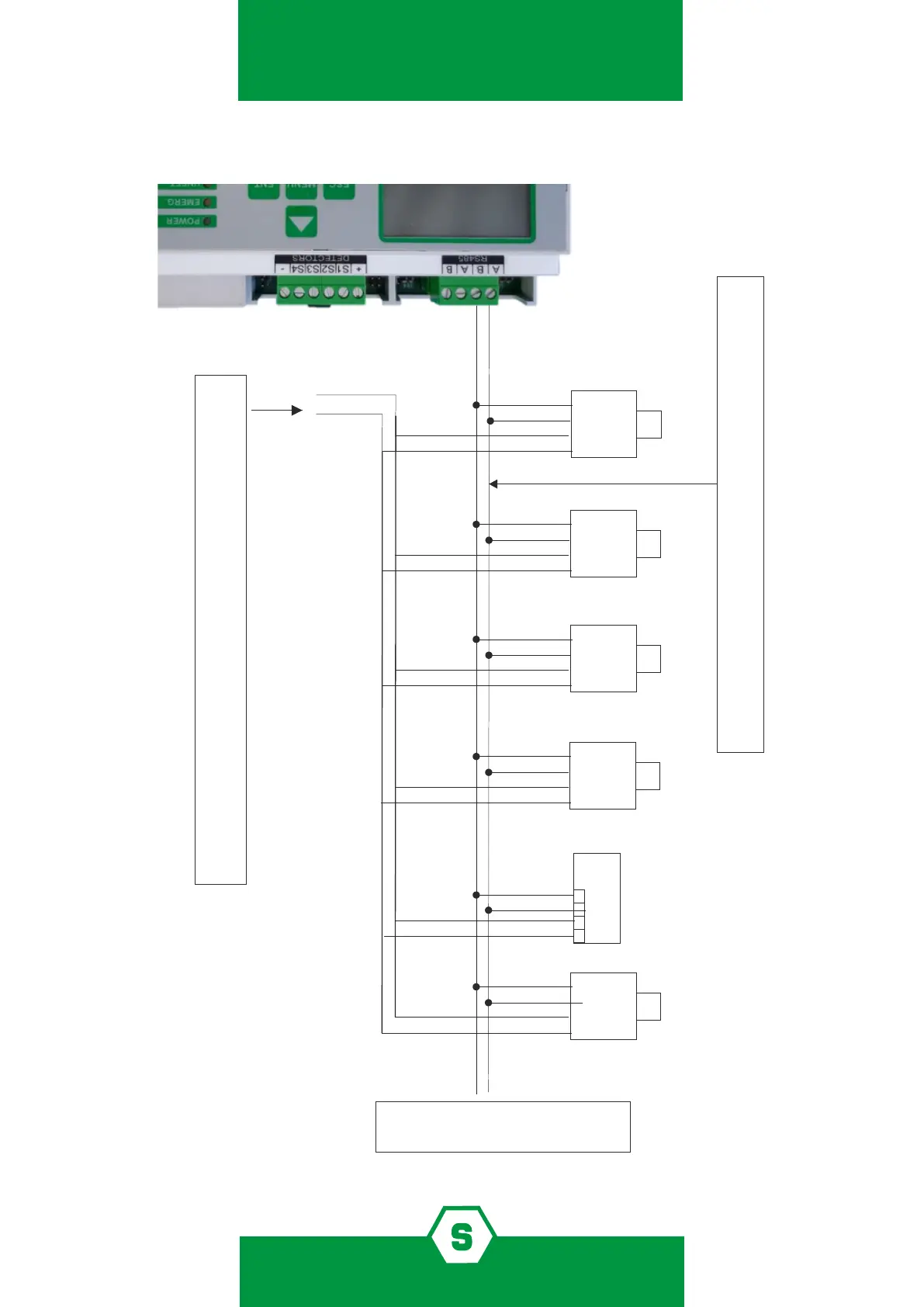

Figura 12) Collegamento diretto rivelatori sul bus RS485
+
A
B
Dalla centrale o dall’alimentatore ausiliario remoto
Cavo twistato / schermato 2x022 (Belden 9841 o equivalente)
-
+ - A B
+ - A B
+ - A B
+ - A B
MODULO OUTPUT
+ - A B
Al rilevatore o modulo successivo
PL4 +D
