WTB4ST DoubleLine:
0
0
y
x
y
x
Minimum distance in mm (y) between the set sensing
range and white background (90 % remission factor)
Example:
Safe suppression of the background
White background (90 %)
Black object (6 % remission factor)
Set sensing range x = 80 mm
Needed minimum distance to white
background y = 1.2 mm
Distance in mm (inch)
Recommended sensing range for
the best performance
7
(0.28)
5
(0.20)
6
(0.24)
4
(0.16)
3
(0.12)
2
(0.08)
1
(0.04)
150
(5.91)
100
(3.94)
50
(1.97)
1
6%/90%
90%/90%
3
2
18%/90%

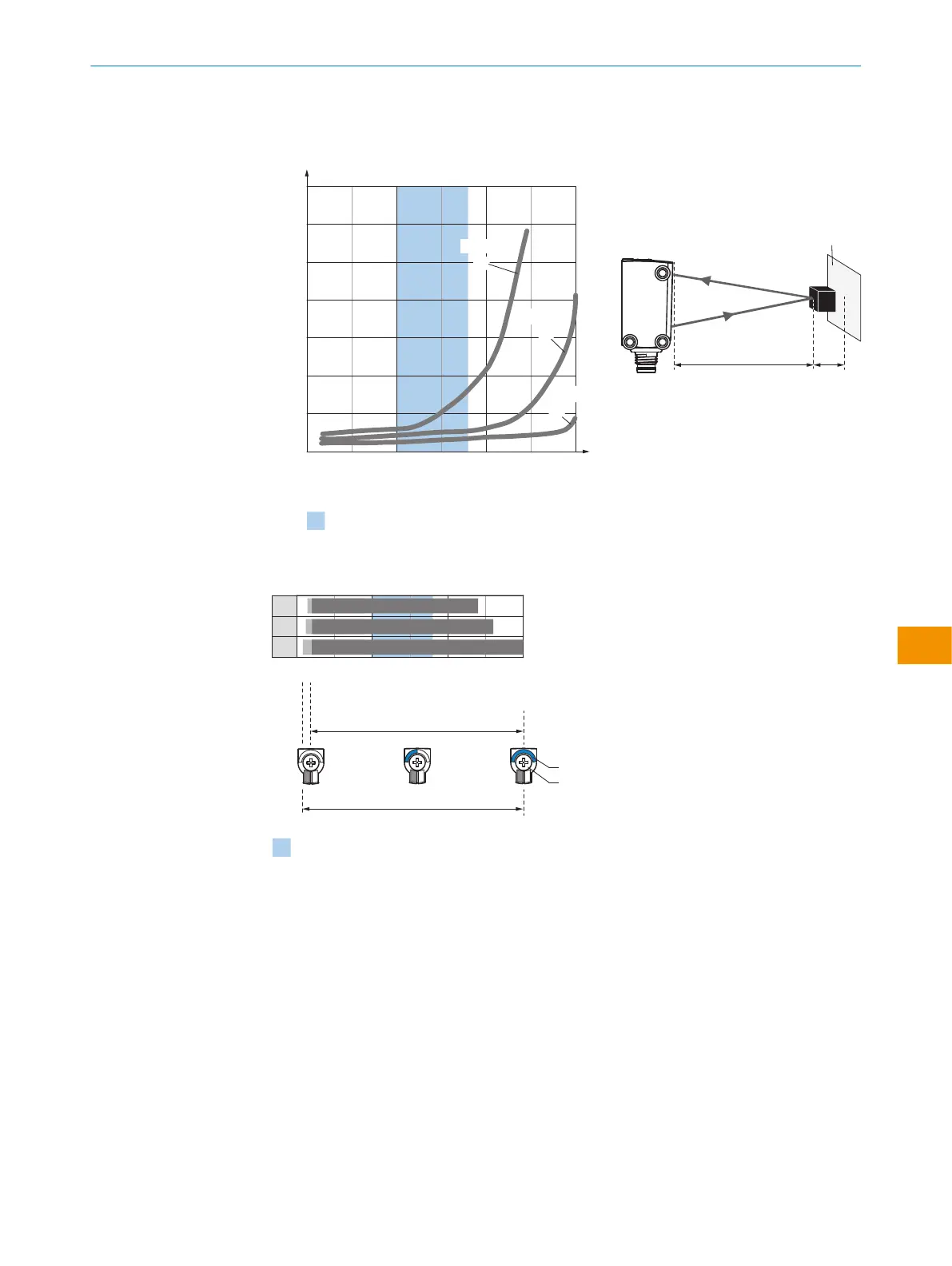

Figura 8: WTB4ST DoubleLine
3
1
2
0
Distance in mm (inch)
150
(5.91)
100
(3.94)
50
(1.97)
1207/10
6/10
4/10
130
150
D
C
A B
BluePilot
E
F
Recommended sensing range for
the best performance
Figura 9: WTB4ST DoubleLine
1
Oggetto nero, coefficiente di riflessione 6%
2
Oggetto grigio, coefficiente di riflessione 18%
3
Oggetto bianco, coefficiente di riflessione 90%
A Distanza di lavoro min. in mm
B Distanza di lavoro max. in mm
C Campo visivo
D Impostazione della soglia di commutazione dell'intervallo per l'eliminazione dello sfondo
E Indicatore della distanza di lavoro
F Regolazione a pressione-rotazione
blu Intervallo di distanza di lavoro raccomandato per massime prestazioni
Utilizzare v. tabella 4, pagina 113 per verificare il funzionamento. Se l’uscita digitale
non si comporta in conformità con v. tabella 4, pagina 113, controllare le condizioni di
applicazione.
