HINWEIS
Nach erfolgreichem Anschluss des Produkts an den IO-Link Master blinkt die grüne
(Power) LED und signalisiert damit eine funktionierende IO-Link Kommunikation zwi‐
schen Master und Device.
6 Inbetriebnahme
6.1 Videos
Folgendes Tutorial zeigt die Inbetriebnahme des Sensors:
Tabelle 7: Videoübersicht
Teach-in des Sensors
https://video.sick.com/media/t/0_8g1uq5wt
6.2 Ausrichtung
Ausrichtung mit Hintergrundausblendung
Sensor auf Objekt ausrichten. Positionierung so wählen, dass der rote Sendelichtstrahl
in der Mitte des Objekts auftrifft. Es ist darauf zu achten, dass die optische Öffnung
(Frontscheibe) des Sensors vollständig frei ist [siehe Abbildung 3].

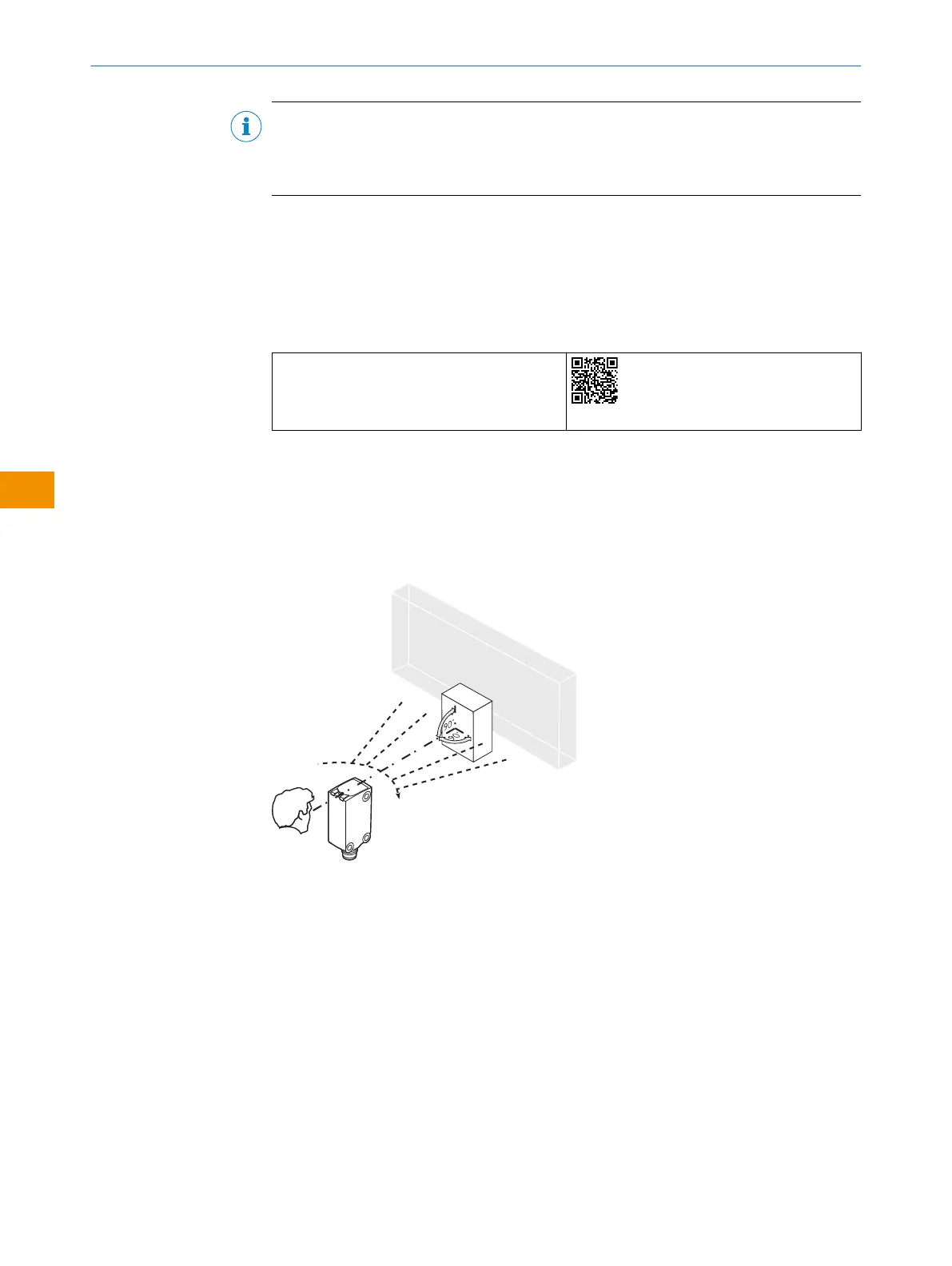

Abbildung 3: Ausrichtung auf Objekt
6.3 Einsatzbedingungen prüfen
WTB4S sind Reflexions-Lichttaster mit Hintergrundausblendung. Abhängig von der
Remissionsgrad des zu detektierenden Objekts und des evtl. sich dahinter befindlichen
Hintergrunds, ist ein Mindestabstand (y) zwischen eingestelltem Schaltabstand (x) und
Hintergrund einzuhalten.
Die Einsatzbedingungen prüfen:
Schaltabstand und Distanz zum Objekt und Hintergrund sowie Remissionsvermögen
des Objekts mit dem zugehörigen Diagramm abgleichen (x = Schaltabstand, y =
Mindestabstand zwischen eingestelltem Schaltabstand und Hintergrund (weiß, 90%))
Remissionsgrad: 6 % = schwarz 1, 18 % = grau 2, 90 % = weiß 3 (bezogen auf
Standardweiß nach DIN 5033). Wir empfehlen, die Einstellung mit einem Objekt von
niedriger Remissionsgrad vorzunehmen.
