SICK WTB4S - Page 255

0
Distance in mm (inch)
Dimensions in mm (inch)
4
(0.16)
6
(0.24)
–6
(–0.24)
–4
(–0.16)
0
2
(0.08)
–2
(–0.08)
Recommended sensing range for
the best performance
100
(3.94)
50
(1.97)
150
(5.91)
10
(0.39)
130
(5.12)
70
(2.76)

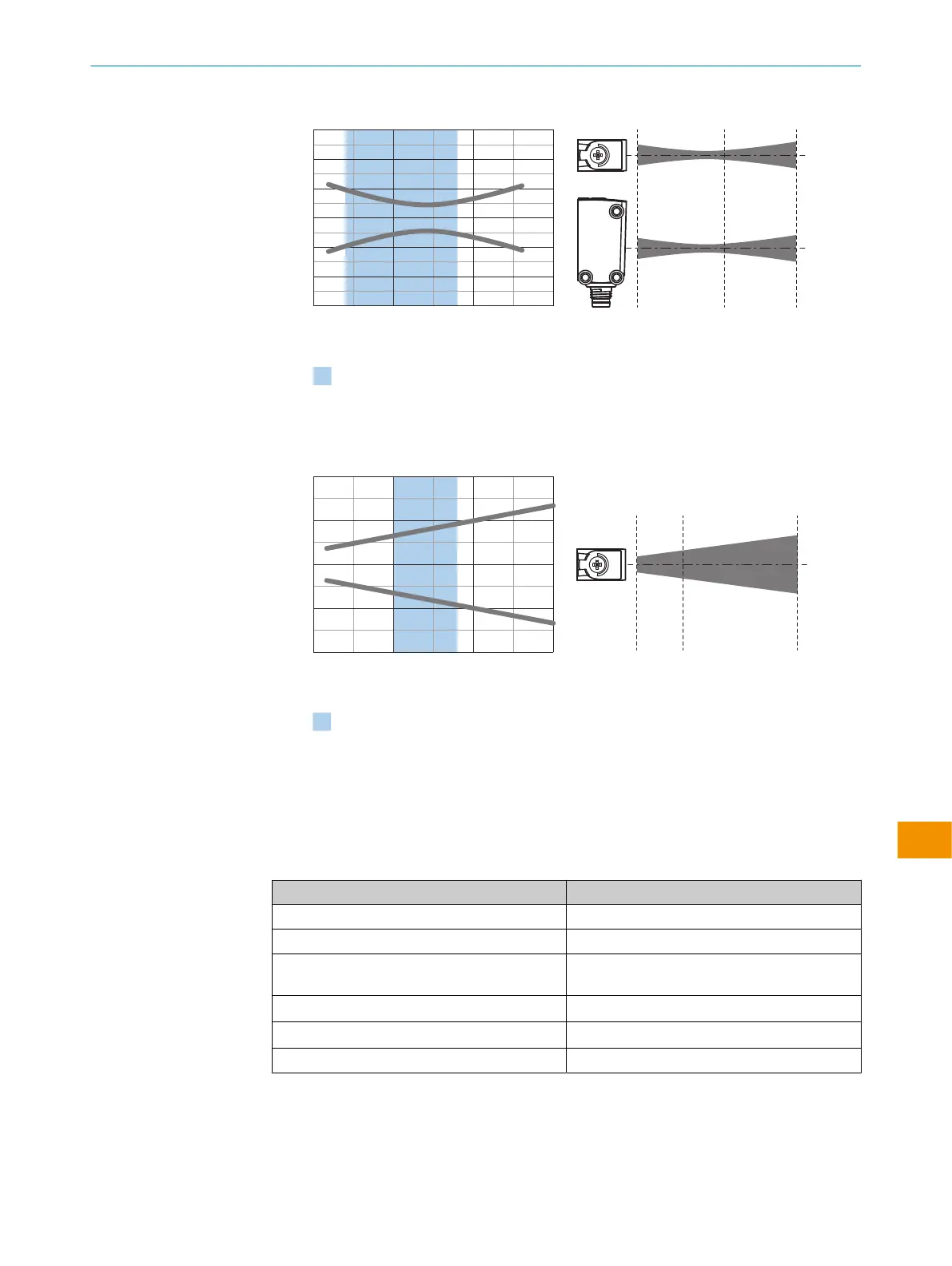

插图 18: WTB4SP-xxxxx2xx
0
Distance in mm (inch)
Dimensions in mm (inch)
0
10
(0.39)
–10
(–0.39)
Recommended sensing range for
the best performance
20
(0.79)
–20
(–0.79)
100
(3.94)
50
(1.97)
150
(5.91)
10
(0.39)
150
(5.91)
50
(1.97)
插图 19: WTB4ST-xxxxxAxx，水平光点尺寸
MultiMode 2
11.4 流程数据结构
WTB4S A00
IO-Link V1.1
流程数据 2 字节
字节 0：位 15... 8
字节 1：位 7... 0
位 0/数据类型 Q
L1
/Boolean
位 1/数据类型 Q
L2
/Boolean
位 2 ... 15/描述/数据类型 当前接收器电平 [数位]
