Word comando e word di stato 05.2006
6SE7087-2JD60 Siemens AG
10-10 Istruzioni di servizio SIMOVERT MASTERDRIVES

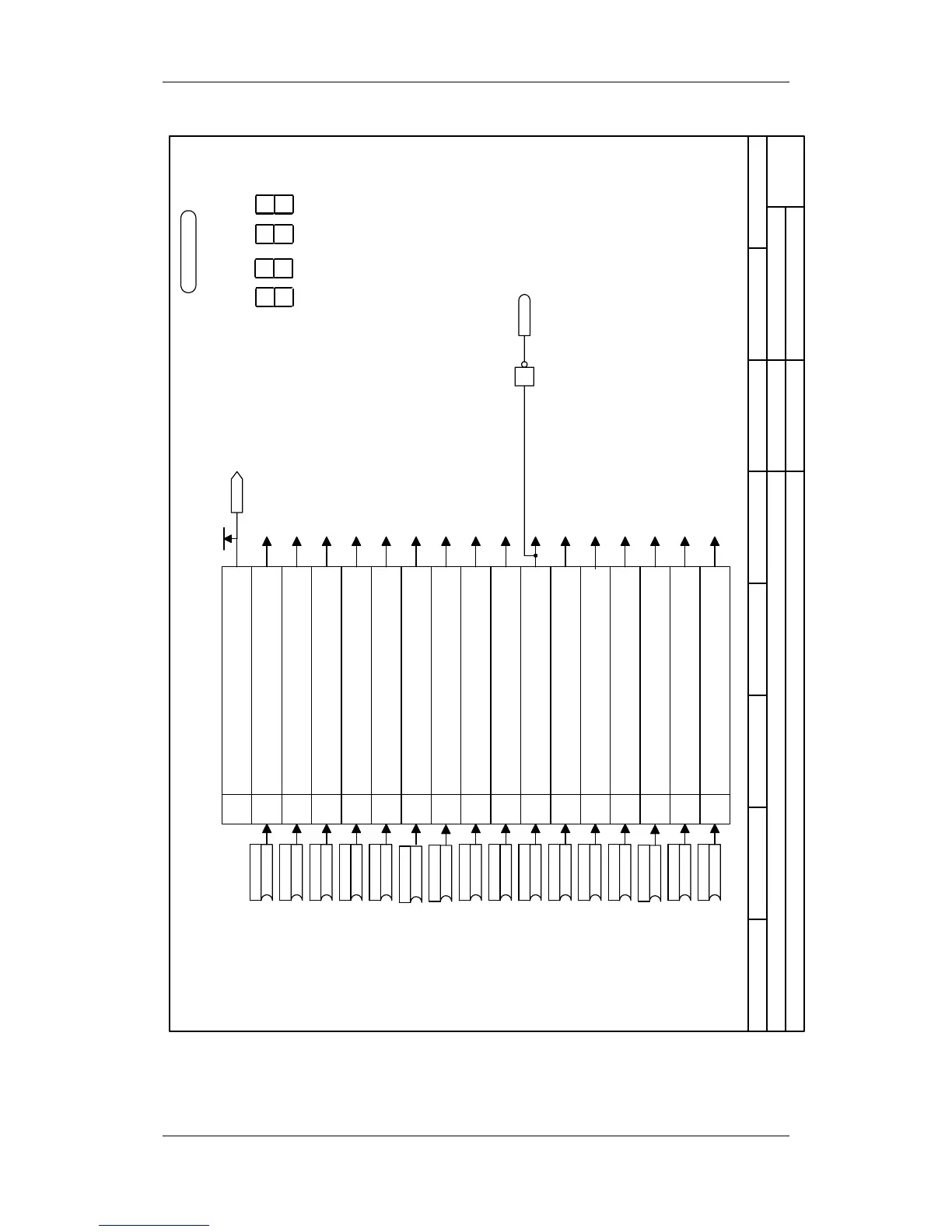

Schema funzionale
87654321
word comando 2
MASTERDRIVES VC
- 190 -
Bit 17
Bit 18
Bit 19
Bit 20
Bit 21
Bit 22
Bit 23
Bit 24
Bit 25
Bit 26
Bit 27
Bit 28
Bit 29
Bit 30
Bit 31
Scelta set dati funzionali Bit 0
Significato
Scelta set dati funzionali Bit 1
Scelta set dati motore Bit 0
Scelta set dati motore Bit 1
Scelta riferimento fisso Bit 0
Scelta riferimento fisso 1
1= sblocco sincronizzazione
0= sincronizzazione bloccata
1= sblocco presa al volo
0= presa al volo bloccata
1=sblocco statismo regolatore velocità
0=statismo regolatore velocità bloccato
1=sblocco regolatore velocità
0=regolatore velocità bloccato
0=guasto esterno 2
1=nessun guasto esterno 2
0=azionamento master (regolazione velocità)
1=azionamento slave (regolazione di coppia)
0=allarme esterno 1
1=nessun allarme esterno 1
0=allarme esterno 2
1=nessun allarme esterno 2
0=nessuna risposta, tempo attesa P600 valido
1=risposta contattore principale
0=scelta set dati BICO 1
1=scelta set dati BICO 2
P576.B (0/0)
B
foFDS Bit0
P579.B (0/0)
B
fo.MDS Bit1
P580.B (0/16)
B
fo.FSW Bit0
P581.B (0/0)
B
fo.FSW Bit1
P583.B (0/0)
B
fo.sblc.pr.volo
P585.B (1/1)
B
fo.sblocco reg.n
P586.B (1/1)
B
fo.no guasto est.2
P587.B (0/0)
B
fo.azion.slave
P588.B (1/1)
B
fo.no all.est.1
P590.B (14)
B
fo.set dati BICO
P591.B (0/0)
B
fo.risposta HS
P589.B (1/1)
B
fo.no all.est.2
ai set dati [540.4]
ai set dati [540.4]
ai set dati [540.4]
ai set dati [540.4]
al canale riferimento [290.6]
al canale riferimento [290.6]
alla regolazione
al canale riferimento
al comando decorso 1)
alla regolazione [365.7], [367.4]
alla regolazione [360.5], [361.5]
al comando decorso 1)
alla elaborazione
allarme
al comando decorso 1)
alla elaborazione allarme
al comando decorso 1)
word comando 2
r551
K0031
word comando 2
•
Indicazione di r551 sulla PMU
3031 29 28 27 26 25 24
1617181920212223
Bit Nr.
Bit 16
P577.B (0/0)
B
fo.FDS Bit1
P578.B (0/0)
B
fo.MDS Bit0
P584.B (0/0)
B
fo.sblc.statismo
al comando decorso 1)
all'elaborazione guasto
ai set dati [540.4]
Per regolazione azionamento master e slave sono
presenti schemi funzionali separati!
Il comando di decorso è il comando
interno (Software) per la realizzazione
dello stato convertitore (r001).
1)
P582.B(5002)
B
fo.sblocco sinc.
alla sincronizzazione [X02]
1
B0099
no sblc.reg. n
Predisposizione dei parametri BICO:
1. conn. bin. vale per set dati BICO 1
2. conn. bin. vale per set dati BICO 2
n959.26 = 4
