05.2006 Dati tecnici
Siemens AG 6SE7087-2JD60
SIMOVERT MASTERDRIVES Istruzioni di servizio 13-13
13.1.1 Note su componenti ed installazione
Per i convertitori si consiglia un circuito separato, nella tecnica
dell‘acciaio inossidabile, che sottrae il calore attraverso uno
scambiatore di calore acqua – acqua ad un sistema di raffreddamento
di ricircolo.
Per impedire corrosioni elettrochimiche e trasmissioni di vibrazioni gli
apparecchi SIMOVERT MASTERDRIVES sono da allacciare all‘andata
e ritorno con un tubo flessibile elettricamente non conduttore. La
lunghezza del tubo deve essere (nella somma) > 1,5 m.
Se le tubazioni di impianto comprendono tubi di plastica, allora questo
tubo non è necessario.
L‘allacciamento dei tubi per l‘acqua deve essere intrapreso prima del
montaggio del convertitore.
Se al montaggio vengono usate fascette per tubo, a distanza di tre
mesi si deve controllarne il serraggio.
riempimento
impianto
1 bar/
2,5 bar
pompa
valvola di
sicurezza
< 1 bar /
< 2,5 bar
armadio inserzione
controllo
portata V/E
filtro
regolatore termostato
circuito primario
1 1/4"
recipiente di espansione
a membrana
scarico aria
automatico
FU1 FUn

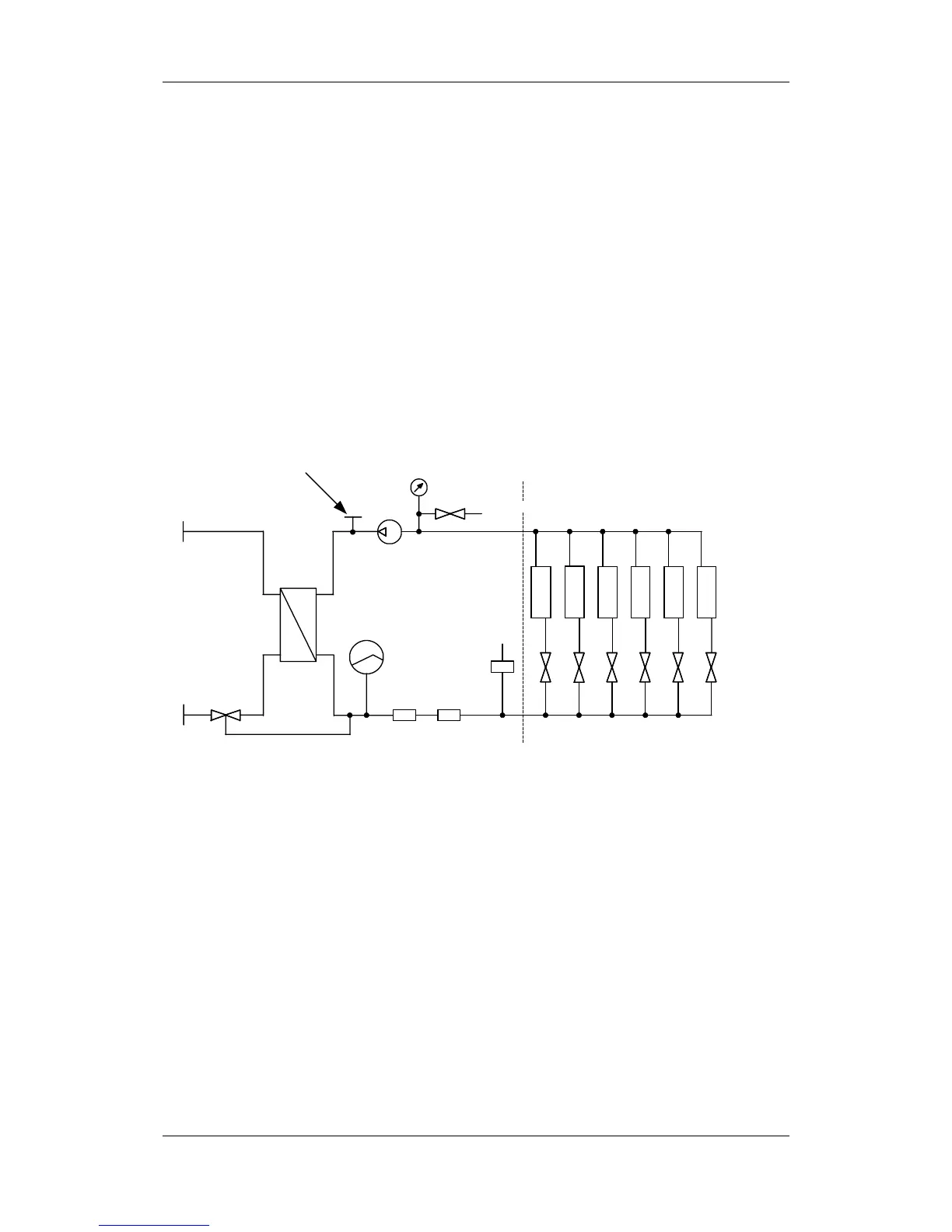

Fig. 13-3 Scambiatore di calore acqua-acqua
Se nell'impianto è già presente una centralina idraulica di
raffreddamento, per una temperatura che non supera i 35 °C, ma che
non risponde alle esigenze del liquido refrigerante, i due circuiti di
raffreddamento possono essere accoppiati tramite uno scambiatore
acqua-acqua. I radiatori dei convertitori vengono allacciati attraverso un
distributore in modo che sia garantito lo scorrere necessario, ma che
non subentri alcuna pressione inammissibile. Si deve qui fare
attenzione ai fattori come differenze di altezza e distanze nel percorso
dell’acqua di servizio.
Per gli apparecchi senza protezione antigelo consigliamo l'impiego di
VARIDOSTOP della ditta Schilling Chemie. VARIDOSTOP è un
inibitore anticorrosione organico sviluppato specificamente per sistemi
di raffreddamento semichiusi e chiusi. Esso agisce come anticorrosione
per i metalli utilizzati formando una pellicola organica sulle superficie
metalliche.
Scambiatore di
calore acqua/acqua
