8.5.1 Allacciamento, rampa di salita
8.5.1.1 Allacciamento
Ci sono le seguenti possibilità per l’allacciamento dell’OP1S agli
apparecchi:
♦ allacciamento mediante cavo 3 m o 5 m (p.e. come apparecchio
manuale per la messa in servizio)
♦ allacciamento mediante cavo con montaggio dell’OP1S in una
portina dell’armadio con adattatore
♦ innesto su apparecchi MASTERDRIVES di grandezza Kompakt (per
accoppiamento punto a punto o configurazione bus)
♦ Inserimento su apparecchi MASTERDRIVES della grandezza
Kompakt PLUS (per configurazione bus)
Il cavo viene inserito sulla presa Sub-D X103 per apparecchi della
grandezza Kompakt PLUS oppure sulla presa Sub-D X300 per
apparecchi della grandezza Kompakt ed a giorno.
USS-Bus
     
  
 

 
Jog789
P
Reset
+/-0
456
123
O
I
Fault
Run
OP1S
US
S
a
t
t
r
a
v
e
r
s
o
RS
4
8
5
5
4
3
2
1
9
8
7
6
5
4
3
2
1
9
8
7
6
SIEMENS
X300
cavo collegamento
lato OP1S:
presa 9-poli SUB-D
lato apparecchio:
connettore 9-poli SUB-D

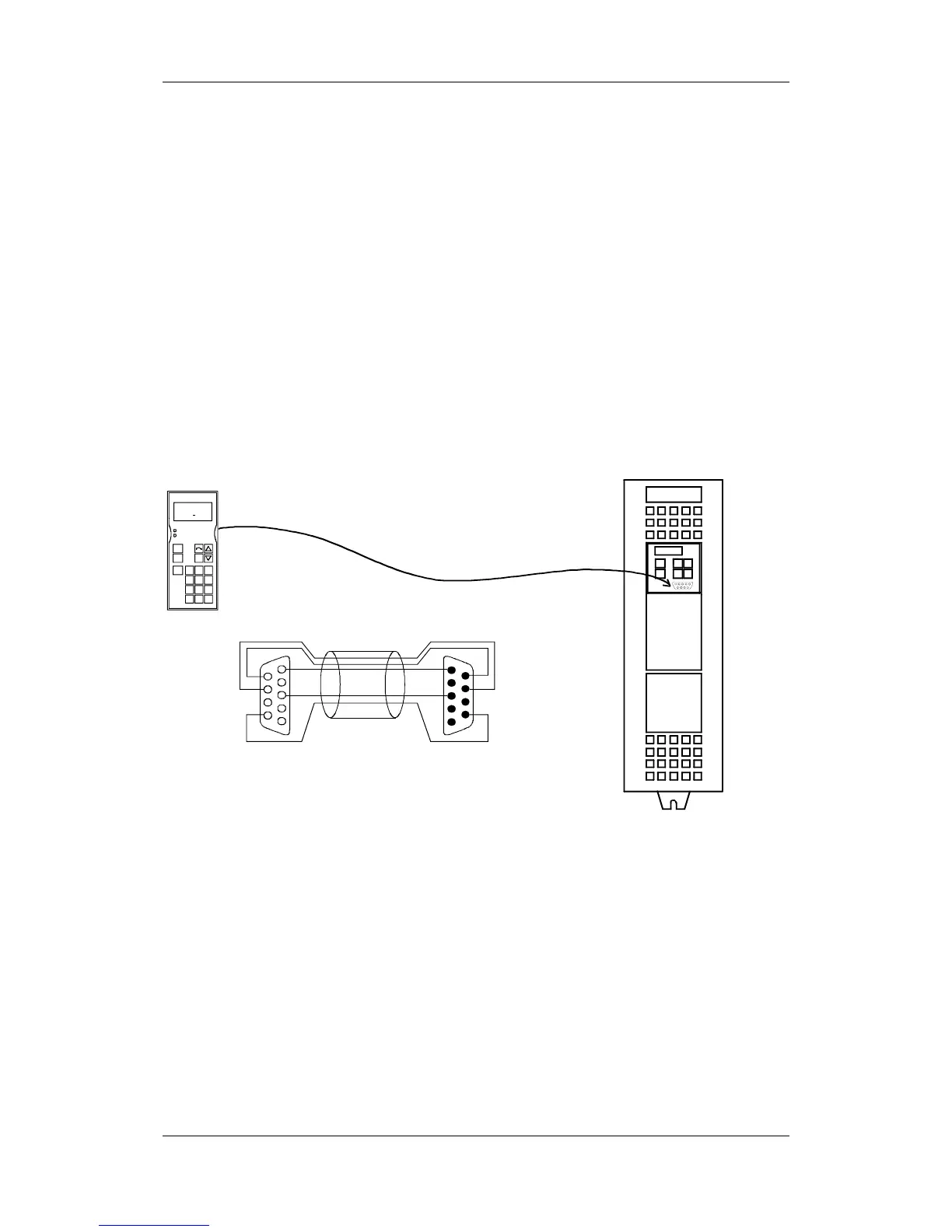

Fig. 8-16 OP1S per allacciamento all'apparecchio
Allacciamento con
cavi
