11.1 Sostituzione del ventilatore
Il ventilatore è dimensionato per una durata in servizio di L
10
≥ 35 000
ore con una temperatura ambiente di T
u
= 40 °C. Deve essere
cambiato al momento giusto, per mantenere la disponibilità
dell'apparecchio.
Gli apparecchi dispongono di un ventilatore, che è in funzione, non
appena sia presente tensione di alimentazione all'apparecchio.
Per la sostituzione del ventilatore il convertitore deve essere disinserito
non sottotensione e smontato.
Il ventilatore si trova nella parte inferiore dell'apparecchio.
Sostituire il ventilatore come segue:
♦ Allentare le due viti Torx M4x49.
♦ Estrarre la griglia di protezione insieme al ventilatore verso il basso.
♦ Staccare il connettore X20.
♦ Montare il ventilatore in successione inversa.
X20
M4 x 49
Torx T20
e rondella
elastica
M4 x 49 / Torx T20
e rondella elastica
griglia protezione
ventilatore E1

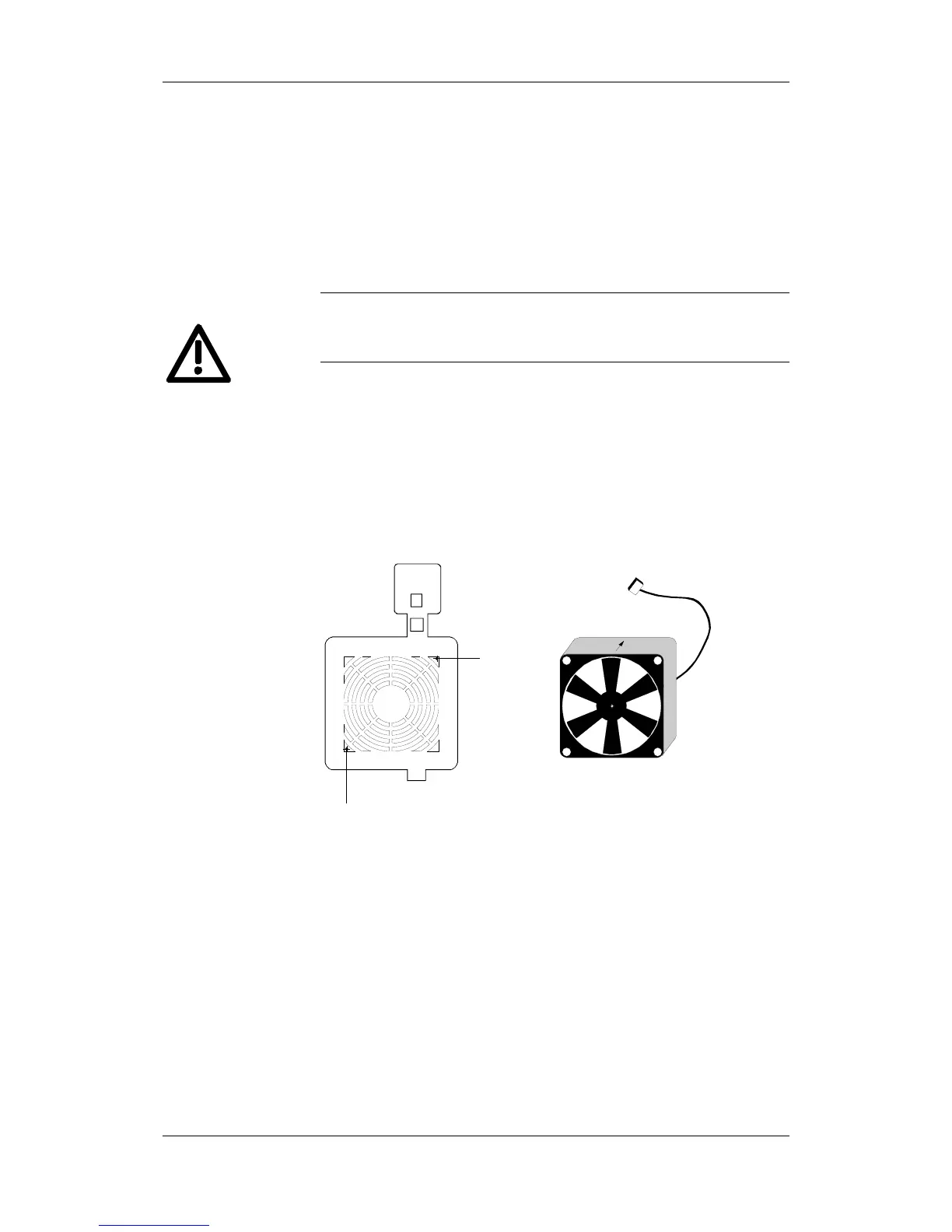

Fig. 11-1 Griglia di protezione e ventilatore per grandezza da A a C
PERICOLO
Grandezza da A a C
