Parametrizzazione 05.2006
6SE7087-2JD60 Siemens AG
8-6 Istruzioni di servizio SIMOVERT MASTERDRIVES
8.3 Introduzione parametri tramite DriveMonitor
Informazioni dettagliate su DriveMonitor si ricavano dall‘aiuto
Online (pulsante oppure tasto F1).
8.3.1 Installazione e collegamento
8.3.1.1 Installazione
Agli apparecchi della serie MASTERDRIVES alla consegna è accluso
un CD. Il tool di servizio fornito sul CD (DriveMonitor) può essere
installato automaticamente nel PC. Se sul PC per il drive CD si attiva
"avviso automatico nel cambio", inserendo il CD si avvia una guida
dell‘utente con cui si può installare DriveMonitor. Se tutto questo non
avviene si deve avviare il file "Autoplay.exe" nella directory del CD.
8.3.1.2 Collegamento
Ci sono due possibilità per collegare un PC con un apparecchio della
serie SIMOVERT MASTERDRIVES tramite interfaccia USS. Gli
apparecchi della serie SIMOVERT MASTERDRIVES hanno sia
un‘interfaccia RS232 sia una RS485.
L‘interfaccia seriale standard presente su PC lavora come interfaccia
RS232. Essa non si adatta per il funzionamento di bus e perciò è
prevista solo per l‘impiego di un apparecchio SIMOVERT
MASTERDRIVES.
lato PC COMx
presa a 9 poli SUB-D
lato apparecchio
-X300 (Kompakt PLUS -X103)
connettore a 9 poli SUB-D
6
7
8
9
5
4
3
2
1
6
7
8
9
5
4
3
2
1
X300:
1 Massa
2 RxD (RS232)
3 Rx+/Tx+ (RS485)
4
5 Massa
6 +5V (OP1S)
7 TxD (RS232)
8 Rx-/Tx- (RS485)
9 Massa

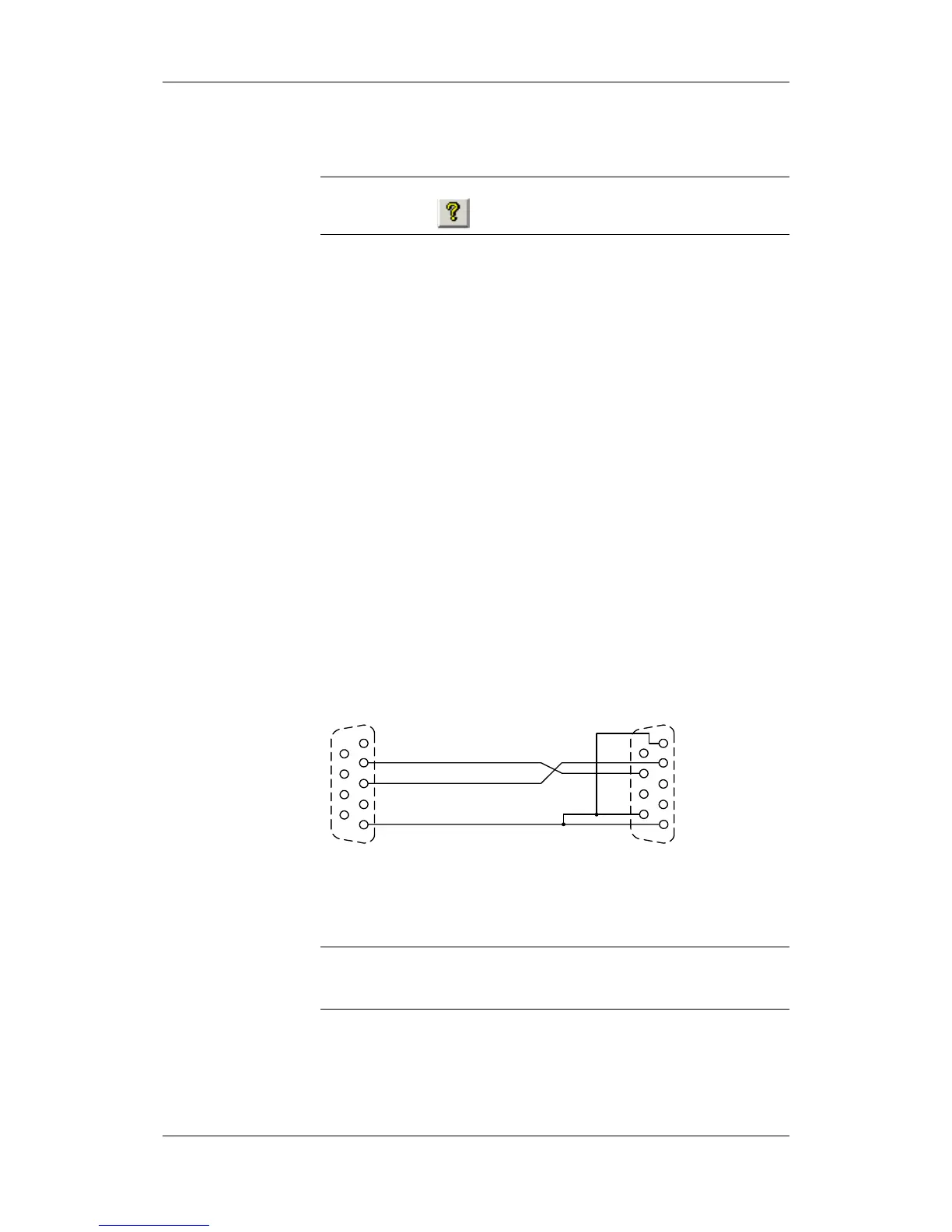

Fig. 8-2 Cavo per il collegamento di PC COM(1-4) con SIMOVERT
MASTERDRIVES X300
DriveMonitor non può essere fatto funzionare tramite la presa Sub-D
X300, se l‘interfaccia parallelo SST1 è impiegata in altro modo, p.e.
funzionamento di bus con SIMATIC quale master.
NOTA
Interfaccia RS232
ATTENZIONE
