05.2006 Costruzione corretta secondo EMC
Siemens AG 6SE7087-2JD60
SIMOVERT MASTERDRIVES Istruzioni di servizio 6-5
passacavo PG
morsettiera motore

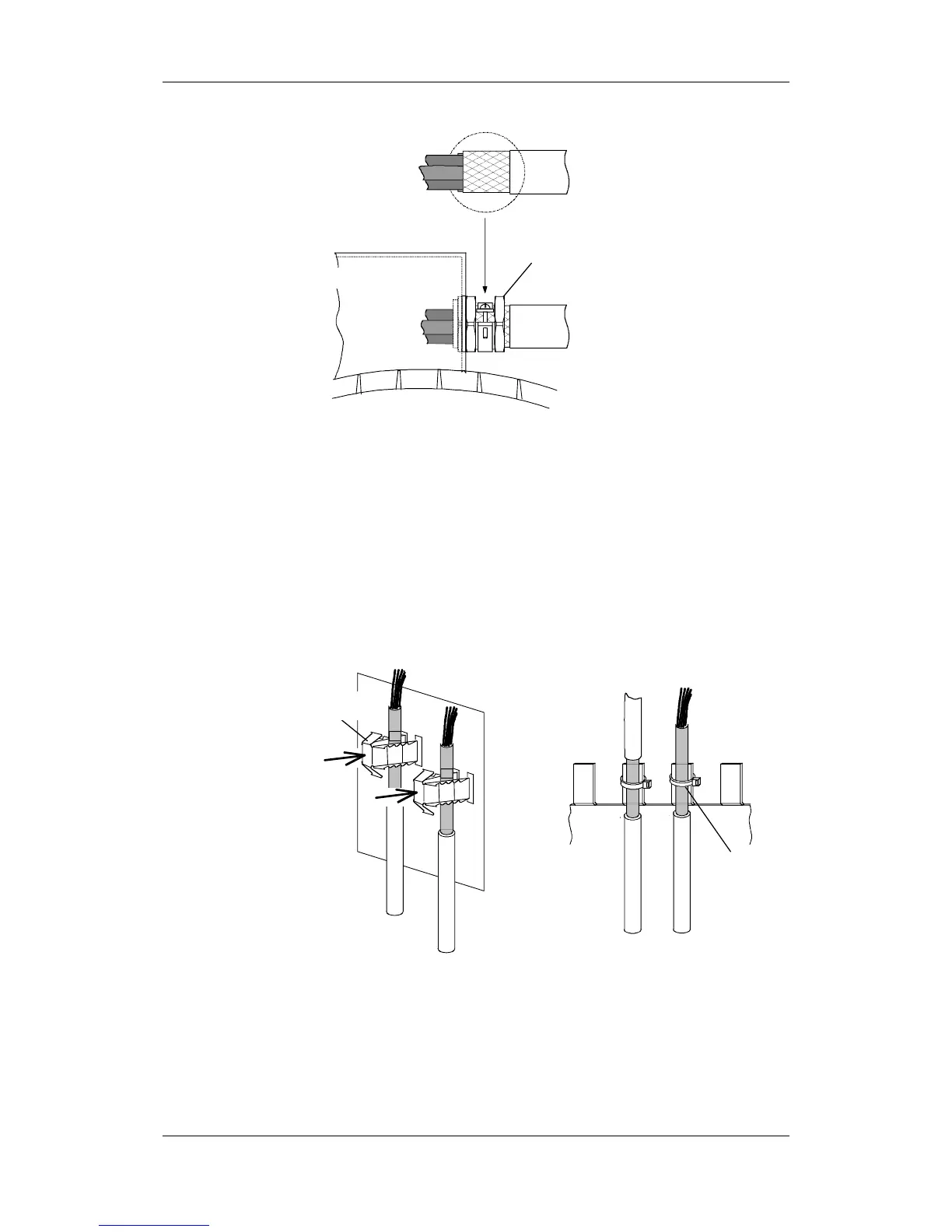

Fig. 6-3 Collegamento schermi al motore
Lo schermo può essere posato attraverso un passacavo PG opp. vite
metrica (ottone nichelato) con piastra regolatrice di tiro. Con ciò si
raggiunge il grado di protezione IP 20.
Per gradi di protezione più elevati (fino a IP 68) ci sono speciali
passacavi PG con schemature, p.e.:
♦ SKINDICHT SHVE, Fa. Lapp, Stuttgart
♦ UNI IRIS Dicht o UNI EMV Dicht, Fa. Pflitsch, Hückeswagen
Morsettiera motore non di plastica!
fascetta
schermo
legatura cavo
Fig. 6-4 Fissaggio schermi dei cavi di segnale per SIMOVERT MASTERDRIVES
