Allacciamento 05.2006
6SE7087-2JD60 Siemens AG
7-2 Istruzioni di servizio SIMOVERT MASTERDRIVES
I convertitori sono adatti all’allacciamento a reti con centro stella messo
a terra (reti TN e reti TT).
Per l’allacciamento a reti con centro stella non a terra (reti IT) oppure
reti con conduttore esterno a terra, sono necessari convertitori con
l’opzione L20.
I convertitori sono dimensionati per categoria di sovratensione III
secondo IEC 60664-1.
T1 T 2 T 3
U2 V2 W2 P E2
U1 V1 W1 C D
L1 L2 L3 L+ L-
PE1
allacciam.motore X2
posa schermi
per cavi comando
e cavi tachimetrica
posto montg 1 (CUVC)
contattore ausiliario,
alimentazione esterna
DC24 V-X9
X101
allacciam. PMU X108
X103
allacciamento rete X1
adattatore allacc. cavi
per EMC (opzione)
cartella opzionale
in Slot C
cartella opzionale
in Slot A
posto montg 2
posto montg 3
allacciamento circuito
intermedio X3
X102

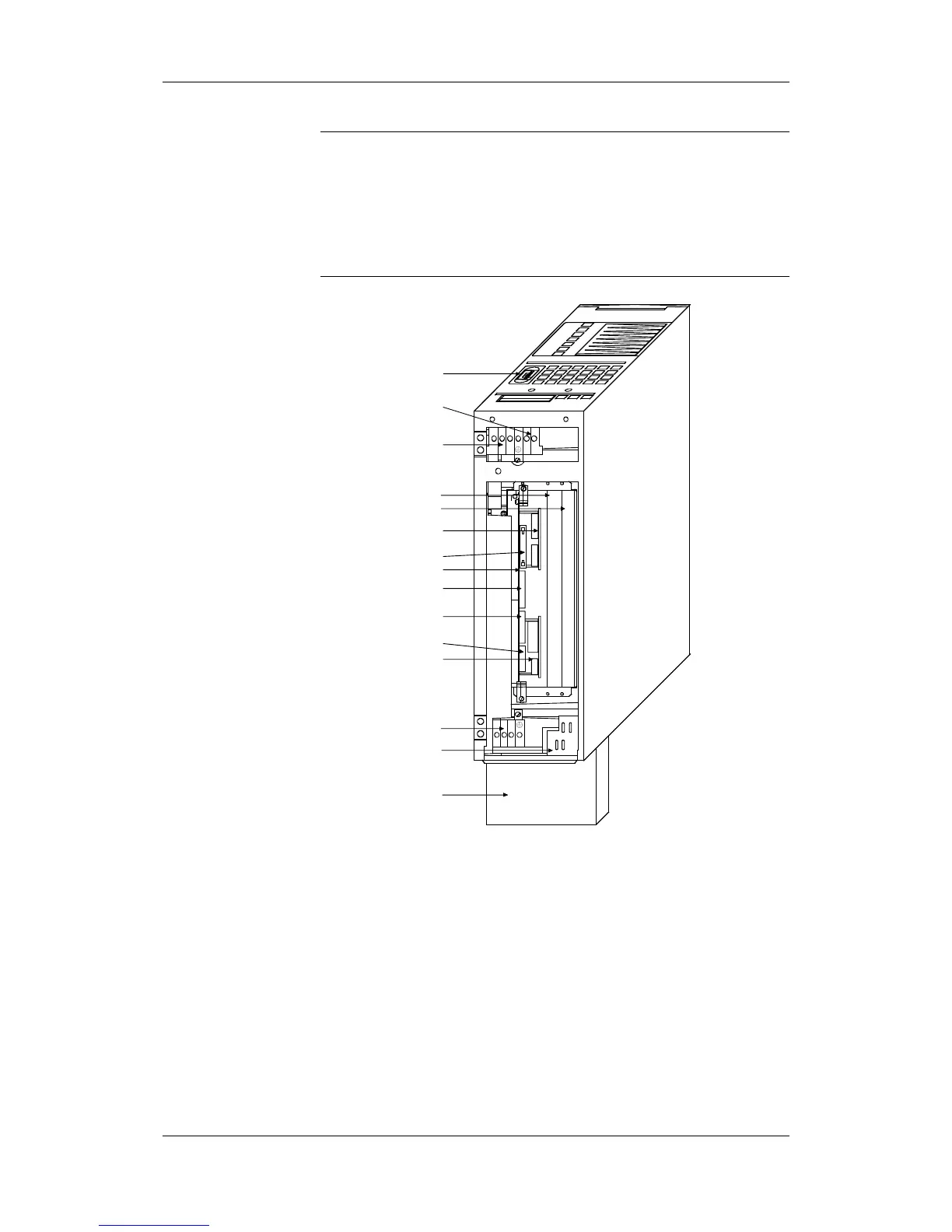

Fig. 7-1 Panoramica allacciamento grandezze A, B e C
