Allacciamento 05.2006
6SE7087-2JD60 Siemens AG
7-18 Istruzioni di servizio SIMOVERT MASTERDRIVES
Attraverso la presa a 9 poli Sub-D può essere allacciato a scelta un
OP1S o un PC.
Pin Nome Significato Campo
1 n.c. non usato
2 RS232 RxD dati ricezione tramite RS232 RS232
3 RS485 P dati tramite RS485 RS485
4 Boot segnale com. Software-Update segn. Dig. Low attivo
5 M5V potenziale referenza per P5V 0 V
6 P5V 5 V alimentazione ausiliaria +5 V, Imax = 200 mA
7 RS232 TxD dati invio tramite RS232 RS232
8 RS485 N dati tramite RS485 RS485
9 M_RS232/485 massa digitale (con bobina)

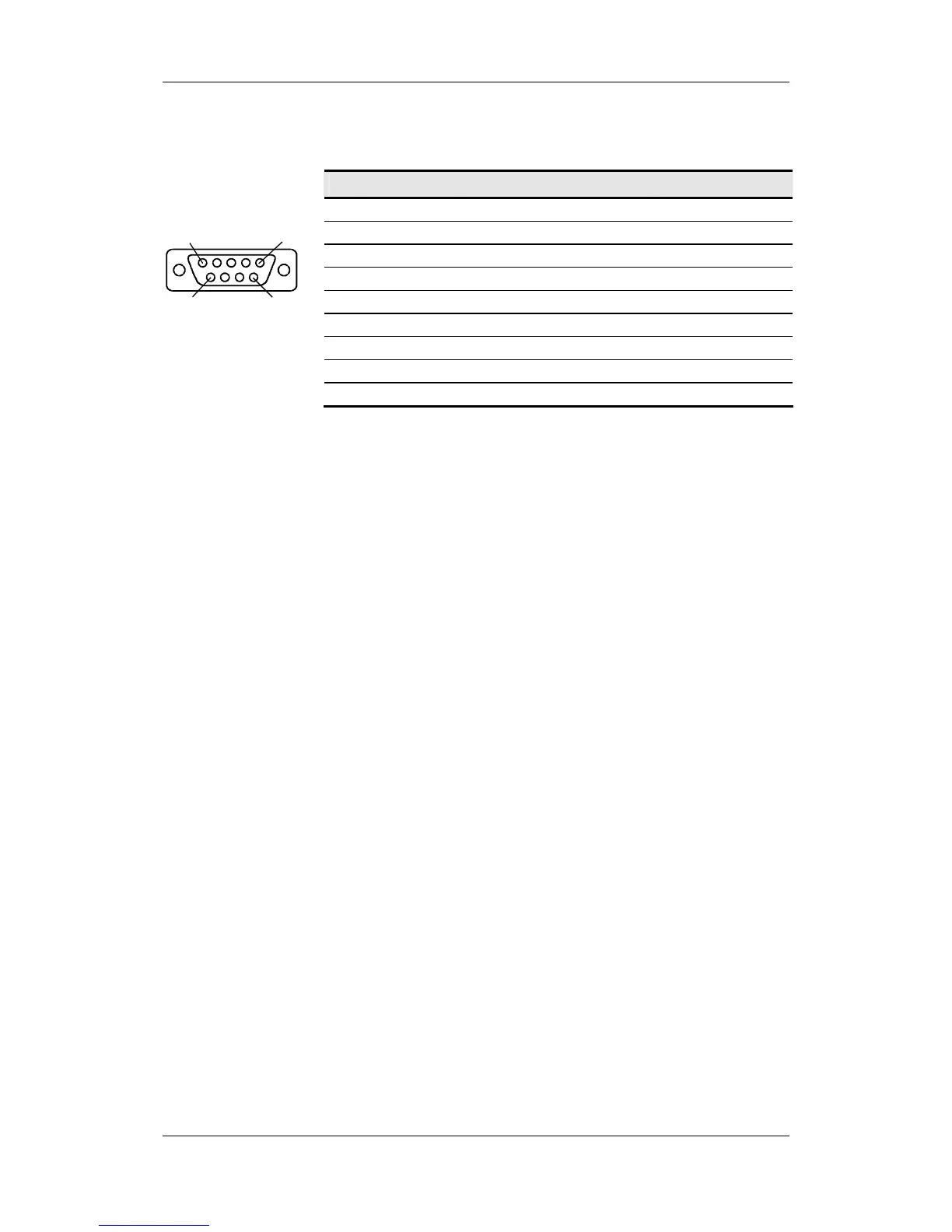

Tabella 7-9 interfaccia seriale X300
X300 – interfaccia
seriale
15
69
