05.2006 Passi di parametrizzazione
Siemens AG 6SE7087-2JD60
SIMOVERT MASTERDRIVES Istruzioni di servizio 9-23
87654321

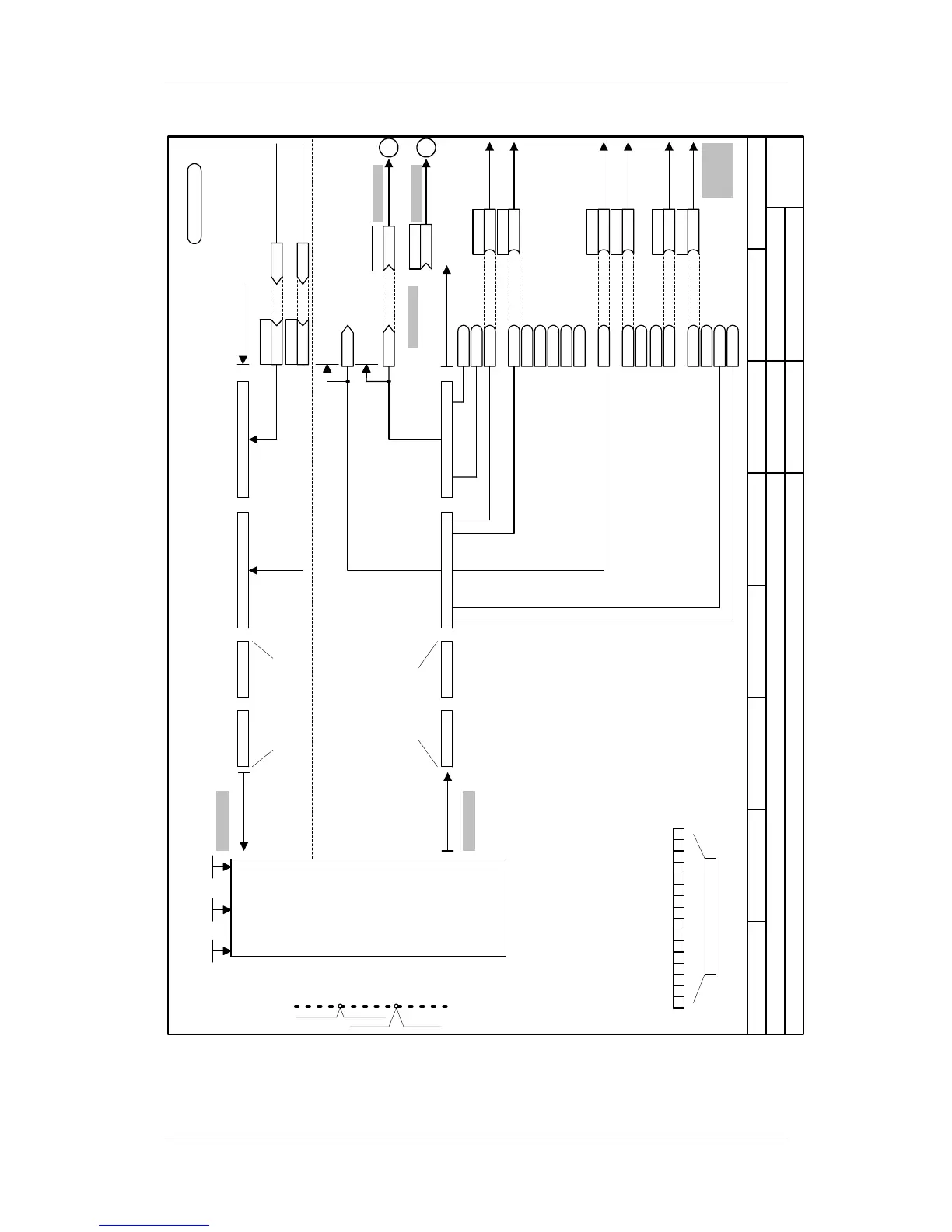

Fonte riferimento
MASTERDRIVES VCUSS1 (P368=4) con Simatic
- s4 -
P572.1
B (2112)
B2115 guasto esterno
fo.DR negativo
B2114 dimin. motopot.
B2110 conduzione PZD
B2112 DR negativo
P571.1
B (2111)
B2111 DR positivo
B2109 jog Bit1
P568.1
B (2108)
B2108 jog Bit0
P565.1
B (2107)
B2107 tacitare
B2106 sblocco rifer.
B2105 no stop HLG
B2104 sblocco HLG
B2103 sblocco INV
B2102 OFF3 (Stop vel.)
P555.1
B (2101)B2101 OFF2 (elettr.)
B2215
fo.DR positivo
fo. jog Bit0
fo.1 tacitare
fo.1 OFF2
B2200
Bit0
fino a Bit15
K2002
P486.B
K
fo.riferim. M
SST1word2
r709.2
P443.B
K (2002)
riferim.principale
K2001
SST1word1
r709.1
P707.1(32)
K
K0032
ZUW1
r552
word di stato1
da foglio
[200]
P707.2
K
KK0148
n/f(ist)
da foglio
[350.7], [351.7]
[352.7], [400.7]
invio valori ist
ricezione riferimenti
Bit15
Bit14
Baudrate
P701.1
ind.PKW
P702.1
ind.PZD
P703.1
PKW: 4
PZD: 2
Baudrate:
9,6 kB
PKW PKW PZD1 (word dati1) PZD2 (word dati 2)
PKW PKW PZD1 (word dati1) PZD2 (word dati 2)
word di comando1
B2100 ON/OFF1
Bit0
Bit1
Bit7
riservato per operazioni
scrittura di dati parametro
•
riservato per
operazioni lettura
di dati parametro
foglio [100]
foglio [110]
P700.1 = indirizzo bus
P704.1 = tempo cad.msg
B2113 aumenta motopot.
per regolaz. M:
• • • • • • • • • • • •
a foglio [180]
word com. 1
r550
/10 / 35
RS485P
/11 / 36
RS485N
•
PZD1 (word dati1)
riserva
pos./neg. riferim.velocità
datore rampa attivo
comando HS
guasto tensione bassa
raggiunto rif. confronto
conduzione PZD
scostamento rif./ist
allarme attivo
blocco inserzione
OFF3 attivo
OFF2 attivo
guasto attivo
servizio
pronto al servizio
pronto a inserzione
15 0
1
ZUW1
P554.1
B (2100)
fo.ON/OFF1
ricezione
invio
-X101 / -X100
a foglio [316.1]
a foglio [320.1]
N
M
n959.85 = 4
<1> <2>
<1> <2>
<1> <2>
<1> valido solo per grandezza Kompakt/a giorno
<2> valido solo per grandezza Kompakt PLUS
