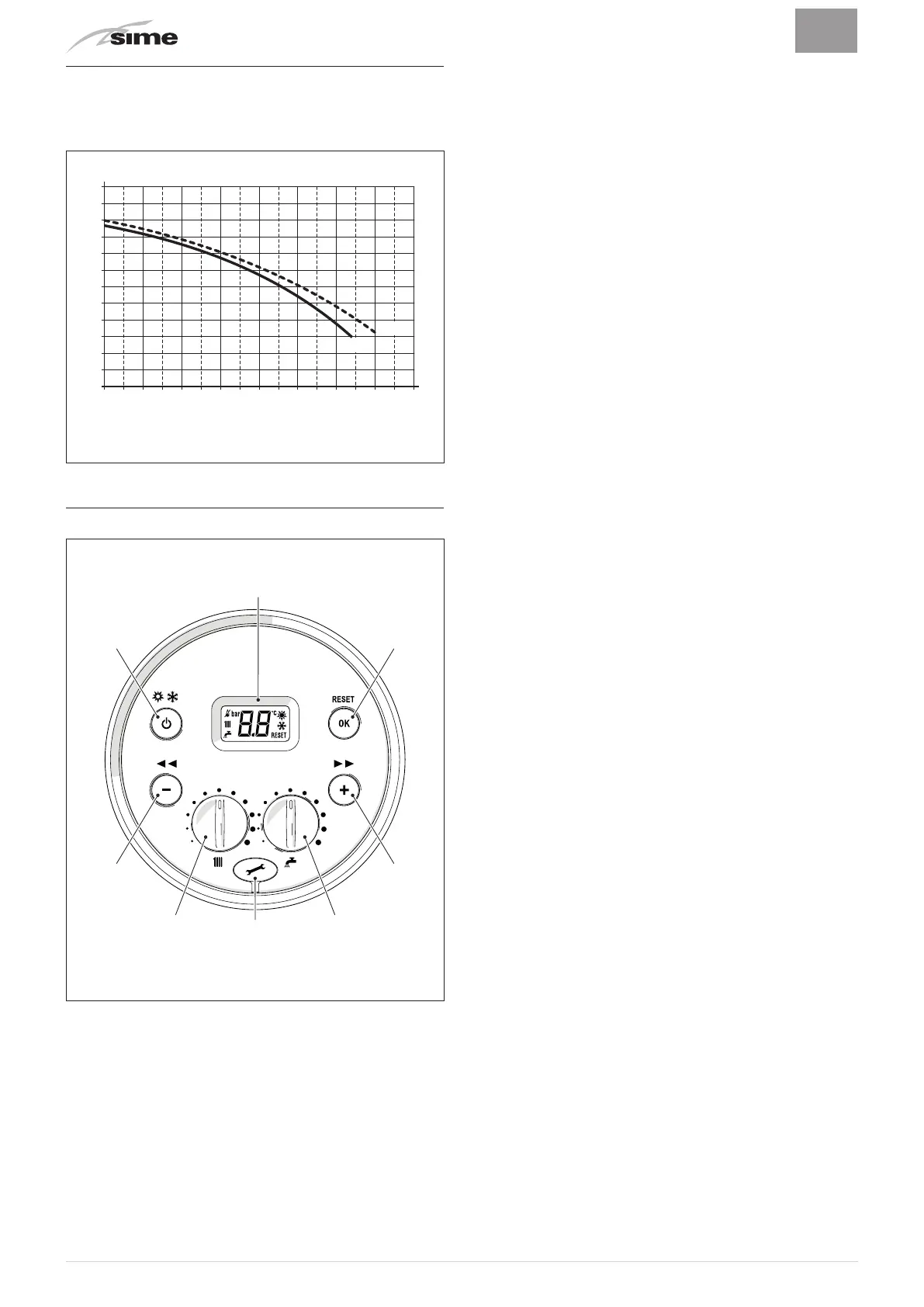

5.9 Pompe de circulation
La courbe débit-hauteur manométrique utile pour la disposition
de l'installation de chauffage est indiquée dans le graphique
suivant.
HAUTEUR MANOMÉTRIQUE RÉSIDUELLE (mbar)
0
0 800 1000 1200 1400 1600600400200
100
200
300
400
500
600
30 BF
25 BF
DÉBIT (l/h)
Fig. 13
5.10 Panneau de commandes
1 1
2 2
2 2
2
3
Fig. 14
1 BOUTONS
t
Le bouton de chauffage permet durant le fonctionnement
normal de régler la température de l'installation de
chauffage de 20 à 80°C.
r
Le bouton du circuit sanitaire permet durant le
fonctionnement normal de régler la température de l'eau
sanitaire de 10 à 60°C.
2 TOUCHES FONCTIONNELLES
s
Une ou plusieurs pressions pendant au moins 1 seconde
durant le fonctionnement normal permettent de changer,
en séquence cyclique, le mode opérationnel de la
chaudière (Stand-by - Été - Hiver).
<
Il permet, lors de la navigation, de faire défiler les
paramètres ou de modifier les valeurs vers le bas.
>
Il permet, lors de la navigation, de faire défiler les
paramètres ou de modifier les valeurs vers le haut.
o
Il permet de confirmer le paramètre sélectionné ou
la valeur modifiée, ou d'effectuer le « déblocage » de
l'appareil, lorsqu'une alarme s'est déclenchée pour
anomalie de «blocage ».
c
Bouchon de protection du connecteur de programmation.
REMARQUE: la pression de plus de 30 secondes d'une touche
quelconque génère l'affichage d'une anomalie, sans interrompre
le fonctionnement de la chaudière. Le signal disparaît dès le
rétablissement de conditions normales.
3 AFFICHEUR
l
« ÉTÉ » . Le symbole est présent en mode de
fonctionnement ÉTÉ, ou bien avec commande à distance si
seul le fonctionnement sanitaire est activé. Les symboles
l
et
n
clignotants indiquent que la fonction ramonage
est activée.
n
« HIVER » . Le symbole est présent en mode de
fonctionnement « Hiver » ou bien avec commande
à distance si le fonctionnement sanitaire et celui du
chauffage sont tous deux activés. Avec commande à
distance, si aucun mode de fonctionnement n'est activé,
les deux symboles
l
et
n
restent éteints.
R
« DEMANDE DE RESET » . L'inscription apparaît seulement
en présence d'anomalies qui doivent ou peuvent être
manuellement résolues.
r
« EAU CHAUDE SANITAIRE » . Le symbole est présent
durant une demande de ECS ou durant la fonction
ramonage ; il clignote durant la sélection de la valeur de
consigne sanitaire.
t
« CHAUFFAGE » . Le symbole est présent de manière
fixe durant le fonctionnement du chauffage, ou durant la
fonction ramonage ; il clignote durant la sélection de la
valeur de consigne de chauffage.
f
« BLOCAGE » POUR ABSENCE DE FLAMME .
F
« PRÉSENCE DE LA FLAMME » .
K
« ALARME » . Indique la présence d'une anomalie. Le
numéro correspond à la cause qui l'a généré (voir le
paragraphe «Codes d'anomalies et remèdes possibles».
H
« DEMANDE D’ENTRETIEN » . S'il est activé, il indique que la
période à laquelle il est nécessaire d'effectuer l'entretien
de la chaudière est atteinte.
