6.11 Évacuation des fumées et aspiration de l'air comburant
Les chaudières
Brava One BF
doivent être dotées de conduits pour l'évacuation des fumées et l'aspiration de l'air comburant opportuns. Ces
conduits doivent être considérés partie intégrante de la chaudière et sont fournis par
Sime
en kits accessoires, à commander séparément
de l'appareil en fonction des types autorisés et des exigences d'installation.

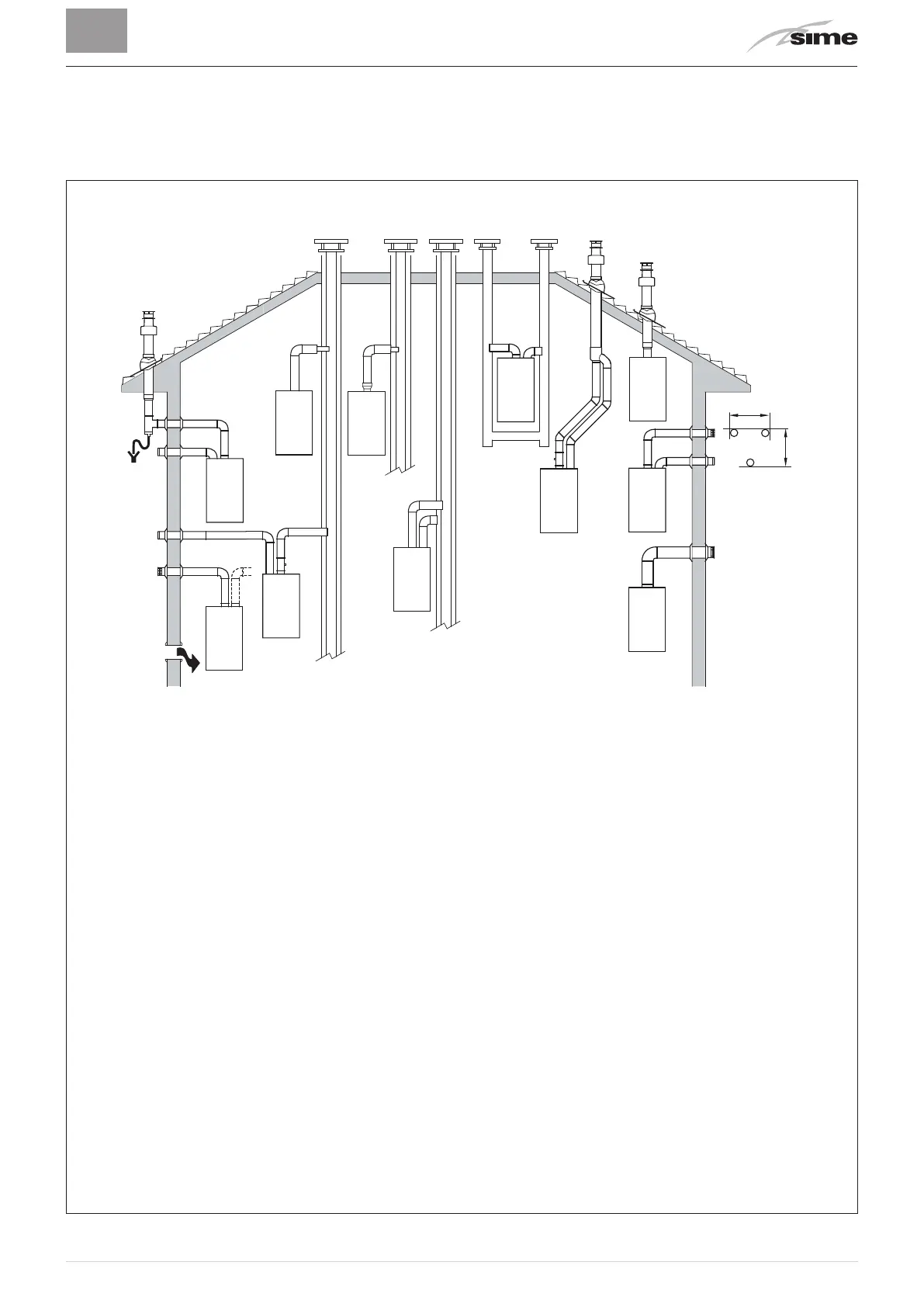

Types des évacuation autorisées
max 0,5 m
B22P
B52P
C32
C32X
C52
C52X
C42
C42X
C92
B32P
C82
C82X
C42
C42X
C12
C12X
C12
C12X
C32
C32X
B22P-B52-B52P
Aspiration de l'air comburant à l'intérieur et évacuation
des fumées à l'extérieur.
REMARQUE:
ouverture pour air comburant (6 cm
2
x kW).
C12-C12X
Évacuation des fumées murale concentrique. Les tuyaux
peuvent partir de la chaudière indépendants, mais les
sorties doivent être concentriques ou assez proches (à
50 cm) afin d'être soumises à des conditions de vent
semblables.
C32-C32X
Évacuation concentrique sur le toit. Sorties comme C12X.
C42-C42X
Évacuation et aspiration dans des conduits de cheminées
communs séparés mais soumis à des conditions de vent
identiques.
C52-C52X
Évacuation et aspiration séparées, murales ou sur le toit
et toutefois dans des zones de différentes pressions.
REMARQUE:
l'évacuation et l'aspiration ne doivent jamais
être positionnées sur des murs opposés.
C82-C82X
Évacuation en conduit de cheminée simple ou commun
et aspiration murale.
C92
Évacuation et aspiration séparé en conduits partagés.
P:
système d'évacuation des fumées conçu pour
fonctionner avec une pression positive.
X:
appareils et évacuations des fumées relatives qui
répondent aux exigences d'étanchéité allemandes.
Fig. 22
