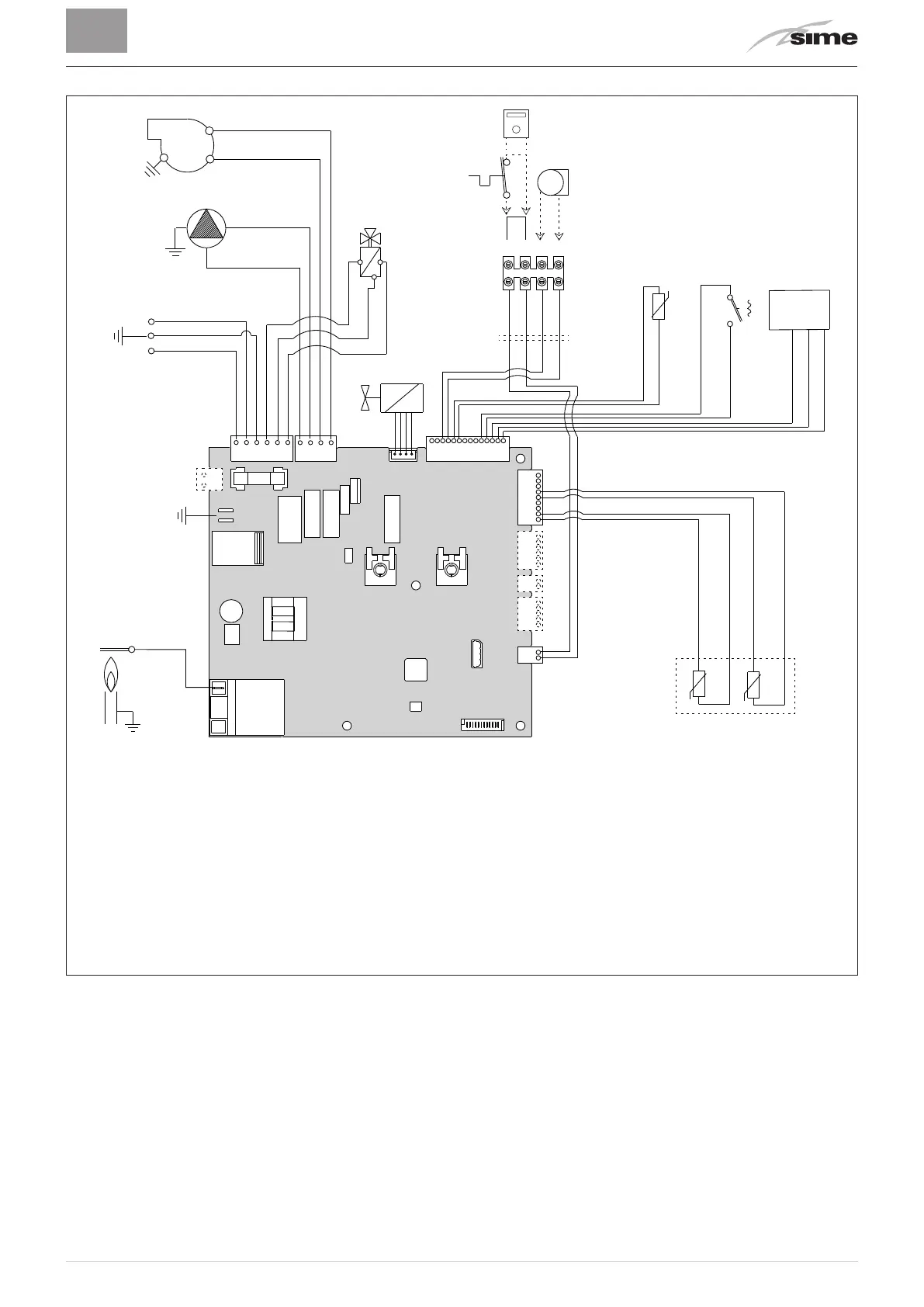

5.11 Schéma électrique
BRUN
BLEU
BLEU
BLEU
ROUGE
ROUGE
ROUGE
ROUGE
ROUGE
VERT
BLANC
ROUGE
ROUGE
BLEU
CD .6324910
BRUN
NOIR
BLEU
NOIR
L
N
NOIR
BRUN
VD
SS
SM1 SM2
TRA
EAR
EV
F
PI
V
PA
FLM
CN6
CN5
CN3
CN17
CN4 CN1
CN15
CN14
CN13CN12
CN11
2
3
VCC
GND
IN
CN2
NOIR
NOIR
BLEU
BLEU
3456
SE
TA
CR
L
Ligne
N
Neutre
F
Fusible (3.15AT)
TRA
Transformateur d'allumage
PI
Pompe de l'installation
V
Ventilateur
EAR
Électrode Allumage/Détection
EV
Électrovanne gaz
SS
Sonde sanitaire
SM1-2
Sonde double (refoulement/sécurité thermique)
FLM
Débitmètre
VD
Vanne de déviation
PA
Pressostat eau
TA
Thermostat d'Ambiance
SE
Sonde Externe
CR
Contrôle à distance (alternatif au TA)
Pour raccorder le « TA » ou, en alternatif, le « CR », enlevez le fil de raccordement entre les
bornes 5 et 6.
Fig. 15
m
AVERTISSEMENTS
Il est obligatoire :
L'utilisation d'un disjoncteur omnipolaire, sectionneur
de ligne, conforme aux Normes EN
Respecter le branchement L (Phase) - N (Neutre)
Que le câble d'alimentation spécifique soit remplacé
uniquement par un câble commandé comme pièce
de rechange originale et raccordé par du personnel
professionnellement qualifié
Raccorder le câble de terre à une installation efficace de
mise à la terre. Le constructeur n'est pas responsable
des éventuels dommages causés par l'absence de
mise à la terre de l'appareil et le non-respect des
indications fournies dans les schémas électriques.
d
IL EST INTERDIT
Utiliser les tuyaux de l'eau pour la mise à la terre de
l'appareil.
