25
FR

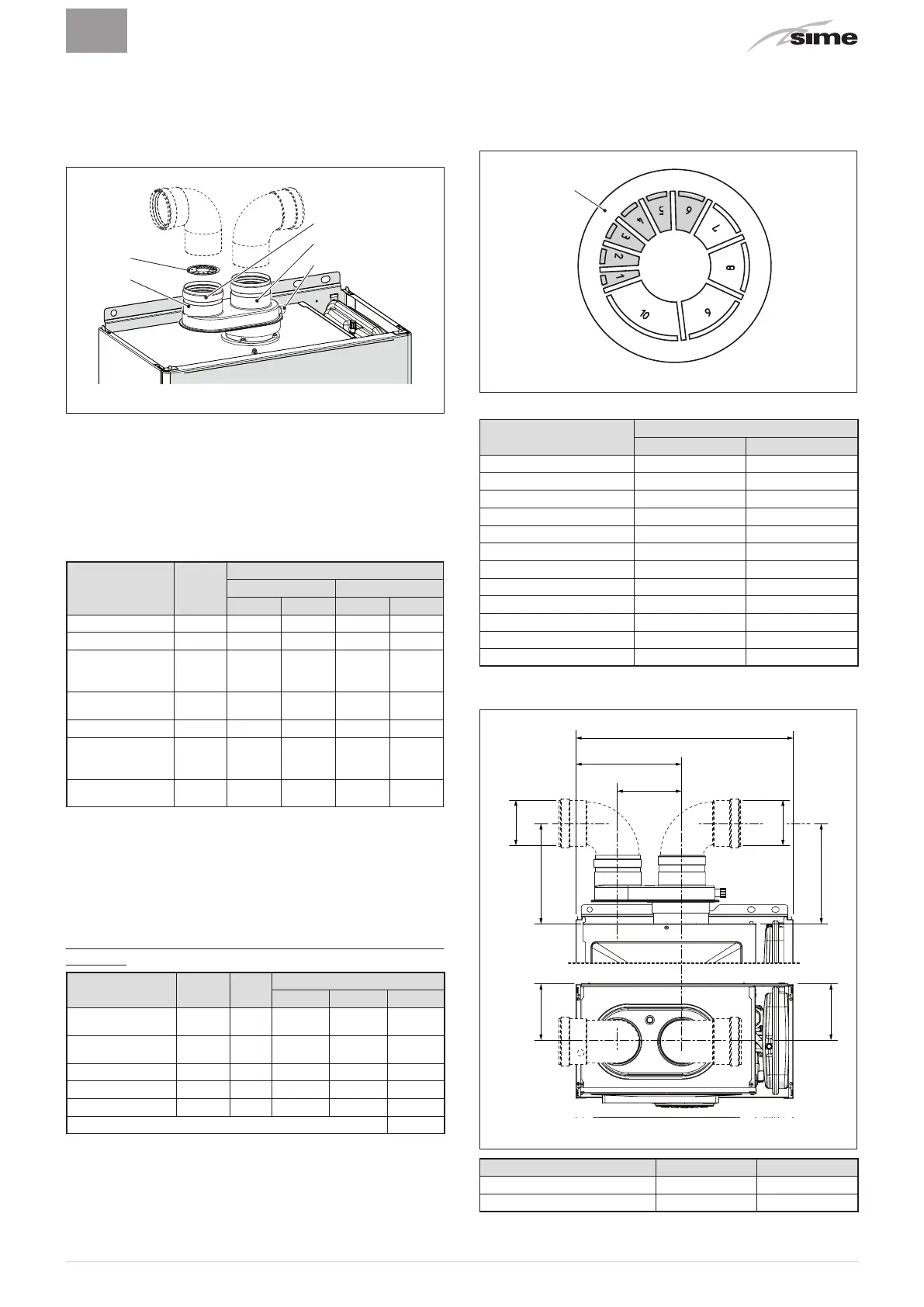

Séparateur
Le séparateur est fourni avec le diaphragme d'aspiration de l'air
comburant ; il doit être monté une fois que les secteurs ont été
éliminés en fonction de la perte de charge totale qui est calculée
en sommant les pertes de charge des conduits d'aspiration et
celles des conduits d'évacuation.
1
2
4
5
3
Fig. 24
LÉGENDE :
1
Séparateur avec prise
2
Diaphragme d'aspiration
3
Aspiration de l'air
4
Évacuation des fumées
5
Prise pour analyse des fumées
Pertes de charge des accessoires Ø 80 mm
Description Code
Perte de charge (mm H
2
O)
Brava One 25 BF Brava One 30 BF
Aspiration Évacuation Aspiration Évacuation
Coude à 90° MF 8077410 0,35 0,40 0,45 0,50
Coude à 45° MF 8077411 0,30 0,35 0,40 0,45
Rallonge
horizontale L. 1000
mm
8077309 0,20 0,30 0,25 0,35
Rallonge verticale
L. 1000 mm
8077309 0,20 0,10 0,25 0,15
Terminal mural 8089501 0,15 0,50 0,20 0,80
Té pour la
récupération de la
condensation
8093300 - 0,80 - 1,00
Terminal sortie
toit (*)
8091200 1,60 0,10 2,00 0,20
(*) Les pertes du terminal sortie toit en aspiration comprennent le
collecteur cod. 8091400.
REMARQUE:
pour un fonctionnement correct de la chaudière, il
est nécessaire avec le coude à 90° en aspiration, de respecter une
distance minimum du conduit de 0,50 m.
Exemple de calcul des pertes de charge d'une chaudière
Brava
One 25 BF
.
Accessoires Ø 80
mm
Code Qté
Perte de charge (mm H
2
O)
Aspiration
Évacuation
Total
Rallonge L. 1000
mm (horizontale)
8077309 7 7 x 0,2 - 1,40
Rallonge L. 1000
mm (horizontale)
8077309 7 - 7 x 0,3 2,10
Coudes 90° 8077410 2 2 x 0,35 - 0,70
Coudes 90° 8077410 2 - 2 x 0,4 0,80
Terminal mural 8089501 2 0,15 0,5 0,65
TOTALE 5,65
(installation autorisée car la somme des pertes de charge des
accessoires utilisés est inférieure à 9,0 mmH
2
O).
Avec cette perte de charge totale, il est nécessaire de retirer du
diaphragme d'aspiration (2) les secteurs allant du numéro 1 au
numéro 6 inclus.
Fig. 25
N° Secteur à enlever
Perte de charge totale (mm H
2
O)
Brava One 25 BF Brava One 30 BF
Aucun 0 ÷ 2,0 0 ÷ 0,8
1 2,0 ÷ 3,0 0,8 ÷ 1,5
1 ÷ 2 3,0 ÷ 4,0 1,5 ÷ 2,4
1 ÷ 3 - 2,4 ÷ 3,2
1 ÷ 4 4,0 ÷ 5,0 3,2 ÷ 4,0
1 ÷ 5 - 4,0 ÷ 4,8
1 ÷ 6 5,0 ÷ 6,0 4,8 ÷ 5,6
1 ÷ 7 6,0 ÷ 7,0 5,6 ÷ 6,5
1 ÷ 8 - 6,5 ÷ 7,3
1 ÷ 9 7,0 ÷ 8,0 7,3 ÷ 7,8
1 ÷ 10 - 7,8 ÷ 8,4
Tout le diaphragme 8,0 ÷
9,0
(*) 8,4 ÷
9,5
(*)
(*) Perte de charge maximale autorisée.
120
190
190
125
125
Ø 80
K
Fig. 26
Description
Brava One 25 BF Brava One 30 BF
K (mm) 203 221
L (mm) 400 450
