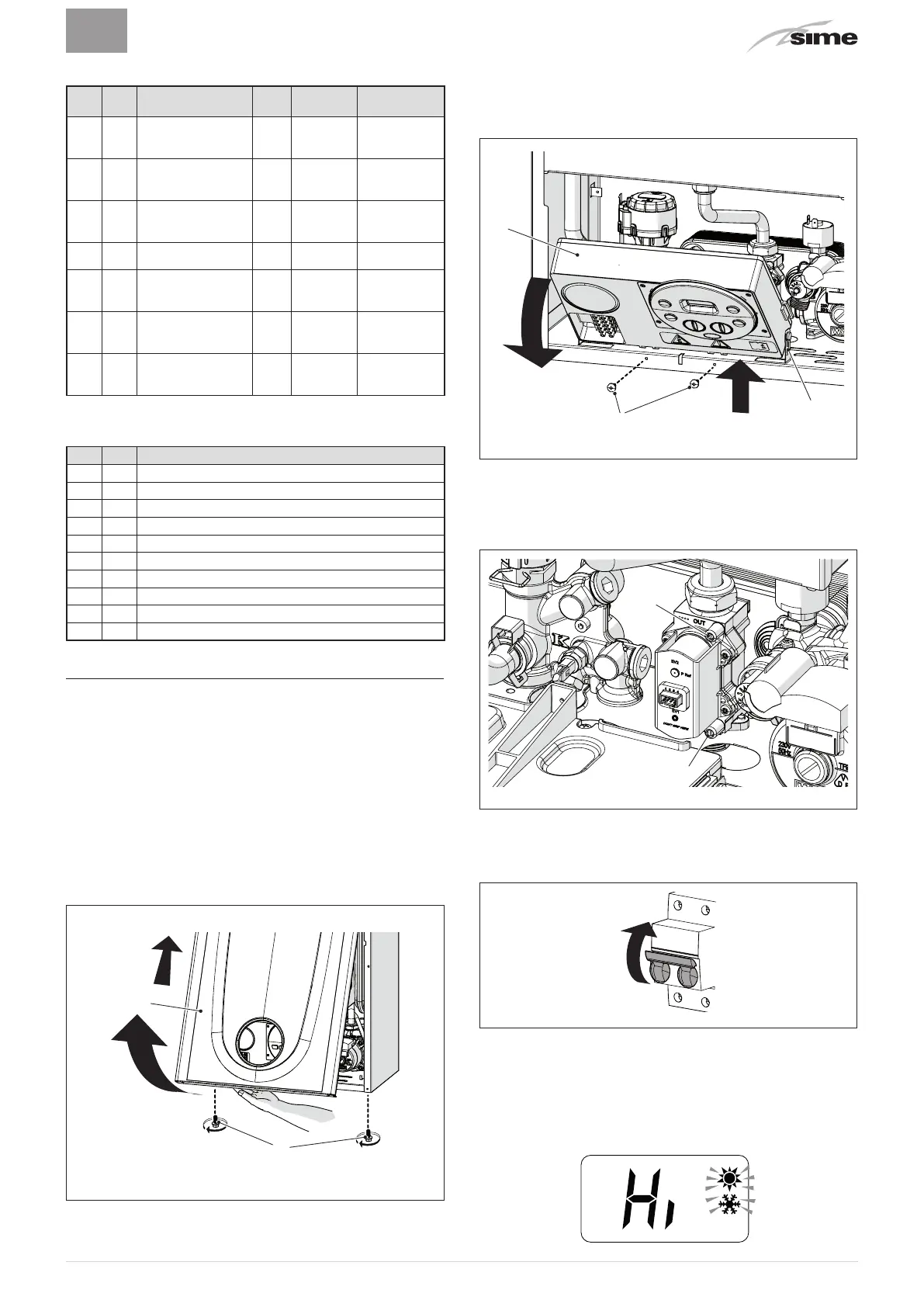

TABLEAU D 'AFFICHAGE DES COMPTEURS
Type N° Description Plage
Unité de
mesure
Pas
CO 0.0
n° total des heures
de fonctionnement
du brûleur
0 ..
99
h x 1000
0,1 ; de 0,0 à
9,9 ; 1 ; de 10
à 99
CO 0.1
n° total heures de
fonctionnement du
brûleur
0 ..
99
h x 1000
0,1 ; de 0,0 à
9,9 ; 1 ; de 10
à 99
CO 0.2
n° total des
allumages du
brûleur
0 ..
99
h x 1000
0,1 ; de 0,0 à
9,9 ; 1 ; de 10
à 99
CO 0.3
n° total des
anomalies
0 ..
99
x 1 1
CO 0.4
n° total d'accès
aux paramètres
installateur «tS »
0 ..
99
x 1 1
CO 0.5
n° total des accès
aux paramètres
OEM
0 ..
99
x 1 1
CO 0.6
temps manquant
jusqu'au prochain
entretien
1 ..
199
mois 1
TABLEAU DES ALARMES/PANNES SURVENUES
Type N° Description
AL 00 Dernière alarme/panne survenue
AL 01 Avant dernière alarme/panne survenue
AL 02 Avant-avant-dernière alarme/panne survenue
AL 03 Alarme/panne survenue précédemment
AL 04 Alarme/panne survenue précédemment
AL 05 Alarme/panne survenue précédemment
AL 06 Alarme/panne survenue précédemment
AL 07 Alarme/panne survenue précédemment
AL 08 Alarme/panne survenue précédemment
AL 09 Alarme/panne survenue précédemment
7.6 Vérifications et réglages
7.6.1 Fonction ramonage
La fonction ramonage est utile au technicien de maintenance
qualifié pour vérifier la pression du gaz sur les buses, pour
contrôler les paramètres de combustion et mesurer le rendement
de combustion requis par la règlementation en vigueur.
La durée de cette fonction est de 15 minutes et pour l'activer,
veuillez opérer de la façon suivante :
– si le panneau (2) n'a pas été déjà enlevé, dévissez les deux vis
(1), tirez en avant le panneau avant (2) et soulevez-le pour le
décrocher d'en haut
1
2
Fig. 42
– retirez les vis (3) de fixation du tableau de commandes (4)
– déplacez le tableau (4) vers le haut (a) en le maintenant dans les
guides latéraux (5) jusqu'au fin de course
– tournez-le en avant (b) jusqu'à ce qu'il soit en position
horizontale
3
a
b
5
4
Fig. 43
– fermez le robinet du gaz
– desserrez la vis de la prise de « pression sur les buses » (6) et la
vis de la prise de « pression d'alimentation » (7), puis raccordez
un manomètre à chacune d'elle
6
7
Fig. 44
– ouvrez le robinet du gaz
– branchez électriquement la chaudière en positionnant
l'interrupteur général sur « ON » (allumé)
ON
Fig. 45
– appuyez sur la touche
s
, jusqu'à sélectionner le mode « ÉTÉ
»
l
– appuyez simultanément sur les touches
o
et
>
, pendant ~
10 s, jusqu'à la visualisation sur l'afficheur de l'inscription en
clignotant, alternée à la valeur de la température de la sonde de
refoulement et les symboles
l
et
n
clignotants
