AVERTISSEMENTS
– La hauteur de la chaudière doit être choisie de façon
à faciliter les opérations de démontage et d'entretien.
6.9 Raccordements hydrauliques
Les raccords hydrauliques ont les caractéristiques et les
dimensions indiquées ci-dessous.
9565 65 65 65 ==
L
M U G E R

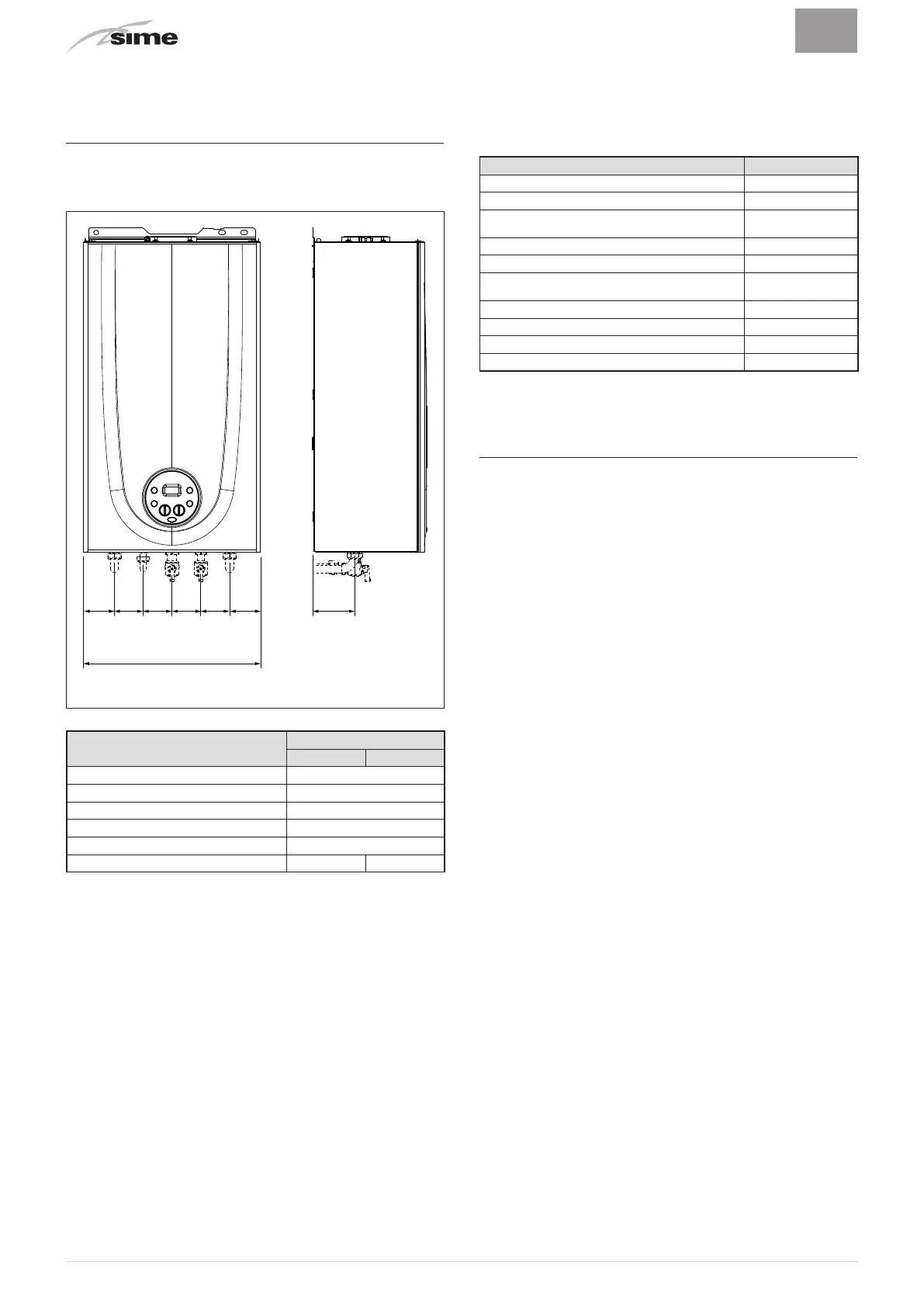

Fig. 21
Description
Brava One BF
25 30
M - Refoulement de l'installation Ø 3/4" G
R - Retour de l'installation Ø 3/4" G
U - Sortie de l'eau sanitaire Ø 1/2" G
E - Entrée de l'eau sanitaire Ø 1/2" G
G - Alimentation au gaz Ø 3/4" G
L (mm) 400 450
6.9.1 Accessoires hydrauliques (en option)
Pour faciliter le raccordement hydraulique et celui du gaz entre les
chaudières et les installations, des accessoires indiqués dans le
tableau sont disponibles et peuvent être commandés séparément
de la chaudière.
DESCRIPTION CODE
Plaque pour installation 8075441
Kit de coudes 8075418
Kit coudes et robinets avec raccords de DIN à
SIME
8075443
Kit robinets 8091806
Kit robinets avec raccords de DIN à SIME 8075442
Kits de remplacement muraux de marques
différentes
8093900
Kit de protection des raccords (25 kW) 8094530
Kit de protection des raccords (30kW) 8094531
Kit doseur de polysphospahtes 8101700
Kit de recharge du doseur 8101710
REMARQUE:
les instructions des kits sont fournies avec
l'accessoire ou sont indiquées sur les emballages.
6.10 Alimentation du gaz
Les chaudières
Brava One BF
quittent l'usine spécialement
prédisposées pour le gaz G20, ou pour le G30/G31. Les modèles
pour G20 peuvent être transformés pour fonctionner avec G30/
G31 en utilisant le « kit de buses spécifique » (en option) fourni
par
Sime
, sur demande, séparément de la chaudière.
En cas de transformation du gaz utilisé, effectuez entièrement la
phase de
« CHANGEMENT DU GAZ UTILISABLE »
de l'appareil.
Le raccordement des chaudières à l'alimentation du gaz doit être
effectué conformément aux Normes d'installation en vigueur.
Avant d'effectuer le raccordement, il est nécessaire de s'assurer
que :
– le type de gaz soit celui requis par l'appareil
– les tuyaux soient soigneusement propres
– le tuyau d'alimentation du gaz soit de dimension égale ou
supérieure à celui du raccord de la chaudière (G 3/4”) et
avec perte de charge mineure ou égale à celle prévue entre
l'alimentation du gaz et la chaudière.
a
ATTENTION
Une fois l'installation terminée, vérifiez que les
jonctions effectuées sont étanches, comme le prévoient
les Normes d'installation.
m
AVERTISSEMENTS
Sur la ligne du gaz, il est conseillé d'utiliser un filtre
adéquat.
