Sime BRAVA ONE BF - Opérations de REMPLISSAGE; Remplissage et Vidage

28
FR

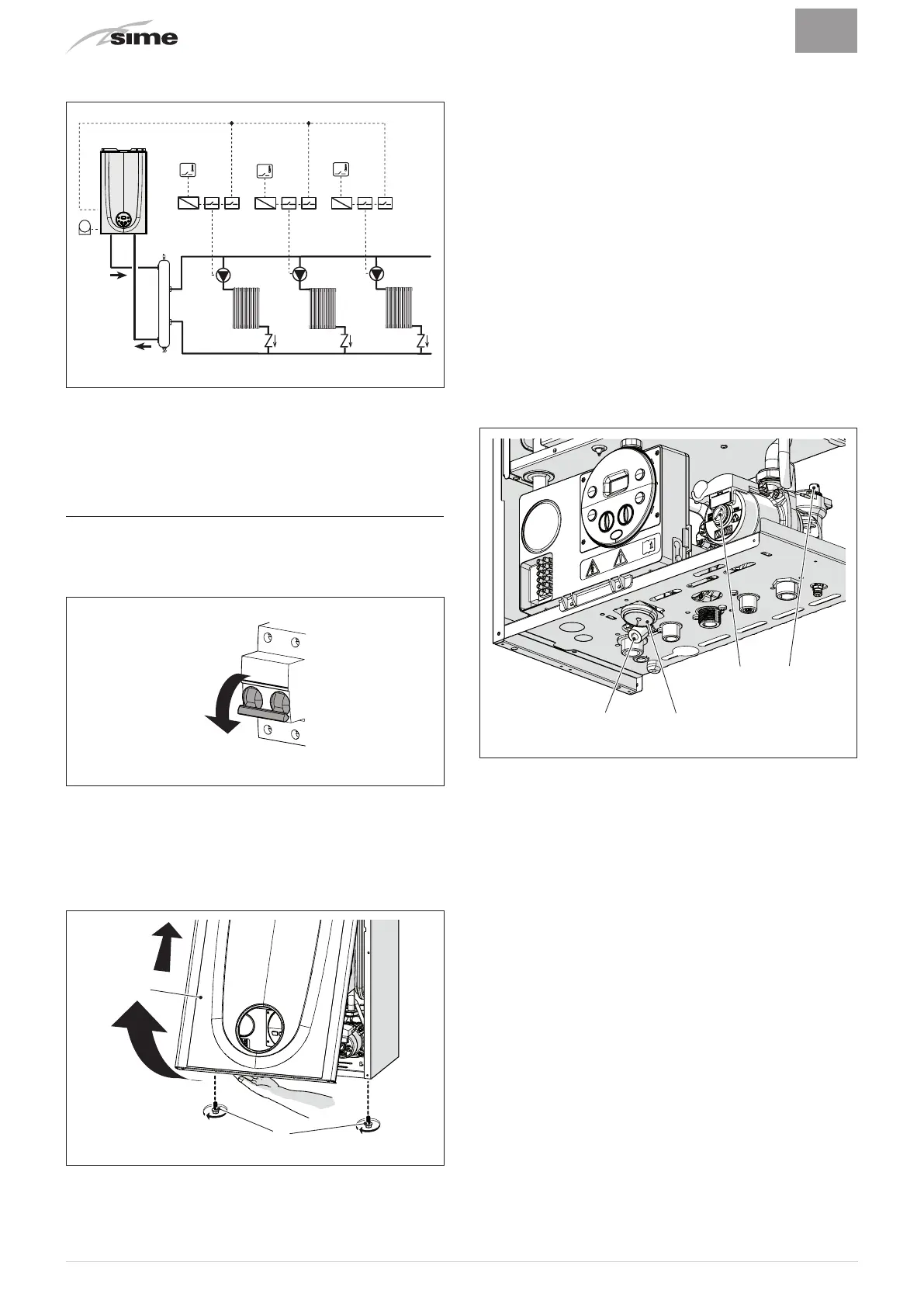

Installation MULTIZONE - avec pompes, thermostats d'ambiance
et sonde externe.
TA
SE
TZ2
TZ3
TZ1
P3
RL1
SP
RL2 RL3
P2P1
R
M
Fig. 35
m
AVERTISSEMENTS
Réglez le paramètre « tS 1.7 = RETARD ACTIVATION
POMPE INSTALLATION » pour permettre l'ouverture
des vannes de zone VZ.
6.13 Remplissage et vidage
Avant d'effectuer les opérations décrites ci-dessous, assurez-
vous que l'interrupteur général de l'installation soit sur « OFF »
(éteint).
OFF
Fig. 36
6.13.1 Opérations de REMPLISSAGE
Retrait du panneau avant :
– dévissez les deux vis (1), tirez en avant le panneau avant (2) et
soulevez-le afin de le décrocher d'en haut.
1
2
Fig. 37
Circuit sanitaire :
– ouvrez le robinet d'arrêt du circuit sanitaire (si prévu)
– ouvrez un ou plusieurs robinets de l'eau chaude pour remplir et
purgez le circuit sanitaire
– une fois la purge effectuée, refermez les robinets de l'eau
chaude.
Circuit de chauffage :
– ouvrez les vannes d'arrêt et de purge de l'air situées sur les
points les plus hauts de l'installation
– desserrez le bouchon du purgeur automatique (3)
– ouvrez le robinet d'arrêt du circuit de chauffage (si prévu)
– ouvrez le robinet de remplissage (4) et remplissez l'installation
de chauffage jusqu'à atteindre la pression de
1-1,2 bar indiqués
par le manomètre (5)
– refermez le robinet de remplissage (4)
– vérifiez qu'il n'y ait pas d'air dans l'installation en purgeant
tous les radiateurs et le circuit dans les divers points hauts de
l'installation
– enlevez le bouchon avant (6) de la pompe et vérifiez à l'aide d'un
tournevis que le rotor ne soit pas bloqué
– replacez le bouchon (6)
4 5
6 3
Fig. 38
REMARQUE: pour une aération complète de l'installation, nous
conseillons de répéter plusieurs fois les indications fournies ci-
dessus.
– vérifiez la pression indiquée sur le manomètre (5) et, si
nécessaire, complétez le remplissage jusqu'à lire la valeur de
pression correcte
– fermez le bouchon du purgeur automatique (3).
Remontez le panneau avant de la chaudière en l'accrochant par le
haut, puis poussez-le vers l'avant et fixez-le en serrant les vis (1)
enlevées précédemment.
