36
FR
– vissez les contre-écrou (10) et le boulon (9) en interposant le
joint d'étanchéité
– remontez l'électrode (8) en plaçant son extrémité
AU CENTRE
de la rampe du brûleur (*)
– vérifiez que le joint et l'isolation du panneau avant (6), de la
chambre de combustion et le joint (13) du panneau avant (4)
de la chambre étanche soient intègres. Dans le cas contraire,
remplacez-les
– remontez les panneaux (6) et (4) en les bloquant avec les vis de
fixation respectives
m
AVERTISSEMENTS (*)
Le positionnement de l'électrode est très important pour
mesurer correctement le courant d'ionisation.
3
4
13

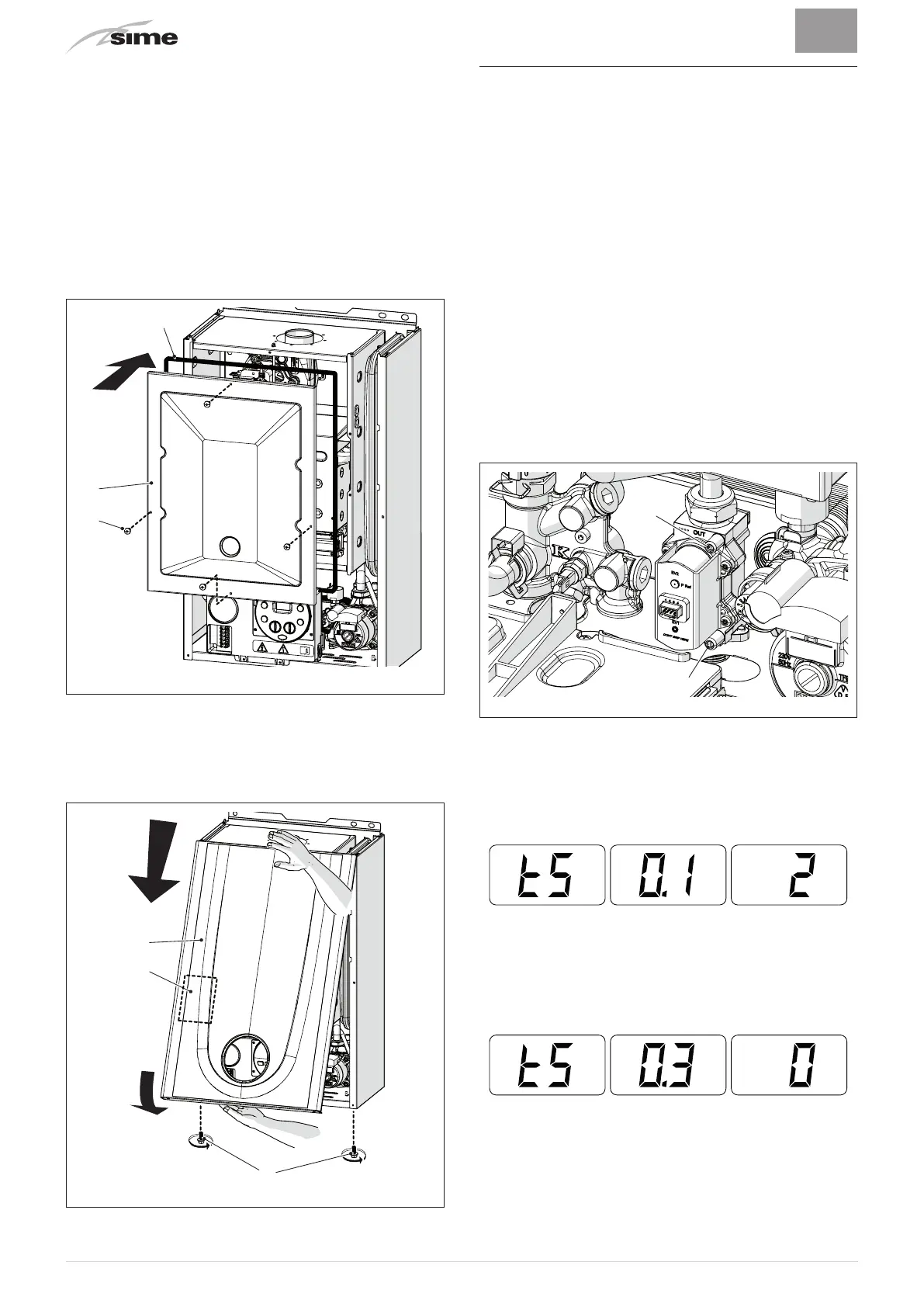

Fig. 51
– appliquer sur la plaque technique (14) située à l'intérieur du
panneau avant, l'étiquette indiquant le nouveau type de gaz
– effectuez la « Procédure de réglage automatique» puis
remontez le panneau avant (2) en le bloquant à l'aide des deux
vis (1).
1
2
14
Fig. 52
7.8 Procédure de réglage automatique
Cette procédure DOIT ÊTRE EFFECTUÉE après le remplacement :
– des buses, pour le changement du gaz utilisé
– de la vanne du gaz, en cas de panne
– de la carte électronique, en cas de panne
et est nécessaire afin que les nouveaux composants puissent
être identifiés et communiquer avec ceux déjà présents sur la
chaudière.
m
AVERTISSEMENTS
Sachant que :
– le panneau avant a déjà été retiré, le tableau de
commande est tourné en avant et que les manomètres
sont raccordés aux prises (6) et (7) de la vanne du gaz
– l'interrupteur général de l'installation doit être placé
sur « ON » (allumé)
– l'alimentation du combustible doit être ouverte
– aucune demande de chaleur ne doit être en cours
(modalité « Été »
l
avec les robinets de l'eau chaude
fermés ou « Hiver »
n
avec TA ouverts)
–
les réglages décrits ci-dessous doivent être effectués
dans l'ordre.
6
7
Fig. 53
Procédure valide en cas de CHANGEMENT DE GAZ UTILISABLE
– entrez dans la section des paramètres en appuyant
simultanément sur les touches
<
et
o
(~ 5s) jusqu'à visualiser,
sur les 2 digits de l'afficheur,
« tS » (installateur) alterné avec «
0.1 »
(numéro du paramètre) et avec « 2 » (valeur programmée)
REMARQUE: la pression continue des touches
>
ou
<
permet le
défilement rapide. La pression de la touche
<
permet de faire
défiler les paramètres précédents.
– maintenez appuyé la touche
>
et faites défiler les paramètres
jusqu'à atteindre le paramètre « 0.3 »
– appuyer sur la touche
o
pour le confirmer (~ 3 s) et accédez à
la valeur de défaut qui clignote
