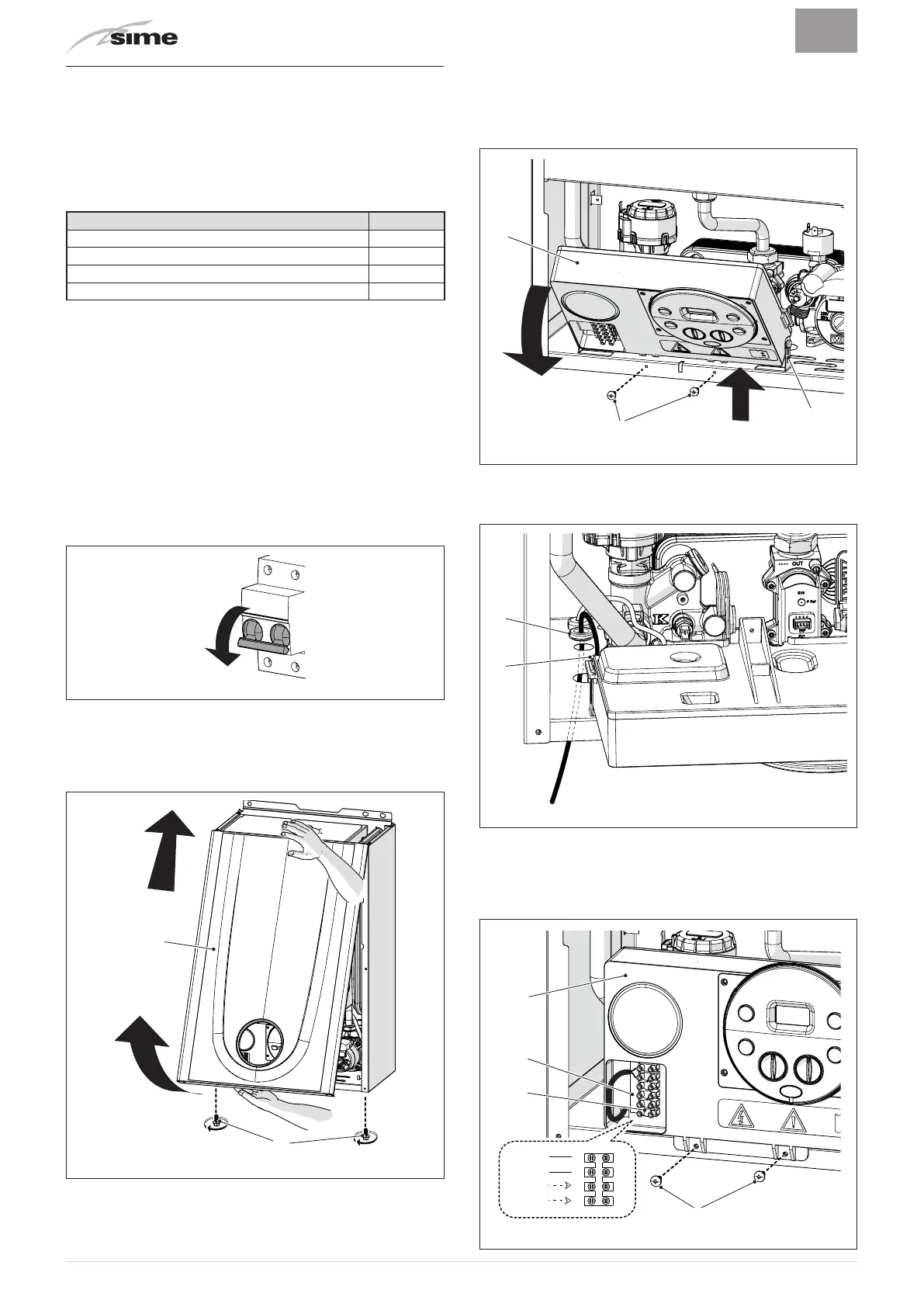

6.12 Branchements électriques
La chaudière est fournie avec un câble électrique d'alimentation
qui doit être branché au réseau 230V~50 Hz.
En cas de remplacement, la pièce de rechange doit être demandée
à
Sime .
Seuls les raccordements des composants optionnels, indiqués
dans le tableau et à commander séparément de la chaudière, sont
donc nécessaires.
DESCRIPTION CODE
Kit sonde externe (ß=3435, NTC 10KOhm à 25°C) 8094101
Câble d'alimentation (spécifique) 6323875
Contrôle à distance HOME (open therm) 8092280
Contrôle à distance HOME PLUS (open therm) 8092281
m
AVERTISSEMENTS
Les opérations décrites ci-après doivent être
UNIQUEMENT effectuées par du personnel
professionnellement qualifié.
a
ATTENTION
Avant d'effectuer les opérations décrites ci-après :
– positionnez l'interrupteur général de l'installation
sur « OFF » (éteint)
– fermez le robinet du gaz
– faites attention à ne pas toucher les parties
éventuellement chaudes à l'intérieur de l'appareil.
OFF
Fig. 27
Pour faciliter l'entrée dans la chaudière des fils de raccordement
des composants optionnels :
– dévissez les vis (1), tirez en avant le panneau avant (2) et
soulevez-le afin de le décrocher d'en haut
1
2
Fig. 28
– retirez les vis (3) de fixation du tableau de commandes (4)
– déplacez le tableau (4) vers le haut (a) en le maintenant dans les
guides latéraux (5) jusqu'au fin de course
– tournez-le en avant (b) jusqu'à ce qu'il soit en position
horizontale
3
a
b
5
4
Fig. 29
– insérez les fils de raccordement dans le presse-étoupe (6) et
dans l'ouverture (7) située sur le tableau de commandes
6
7
Fig. 30
– replacez le tableau de commandes (4) dans sa position originale
et bloquez-le à l'aide des vis (3) précédemment retirées
– raccordez les fils du composant au bornier (8) selon les
indications de la plaque (9).
3
4
8
9
SE
CR-TA
6
5
4
3
Fig. 31
