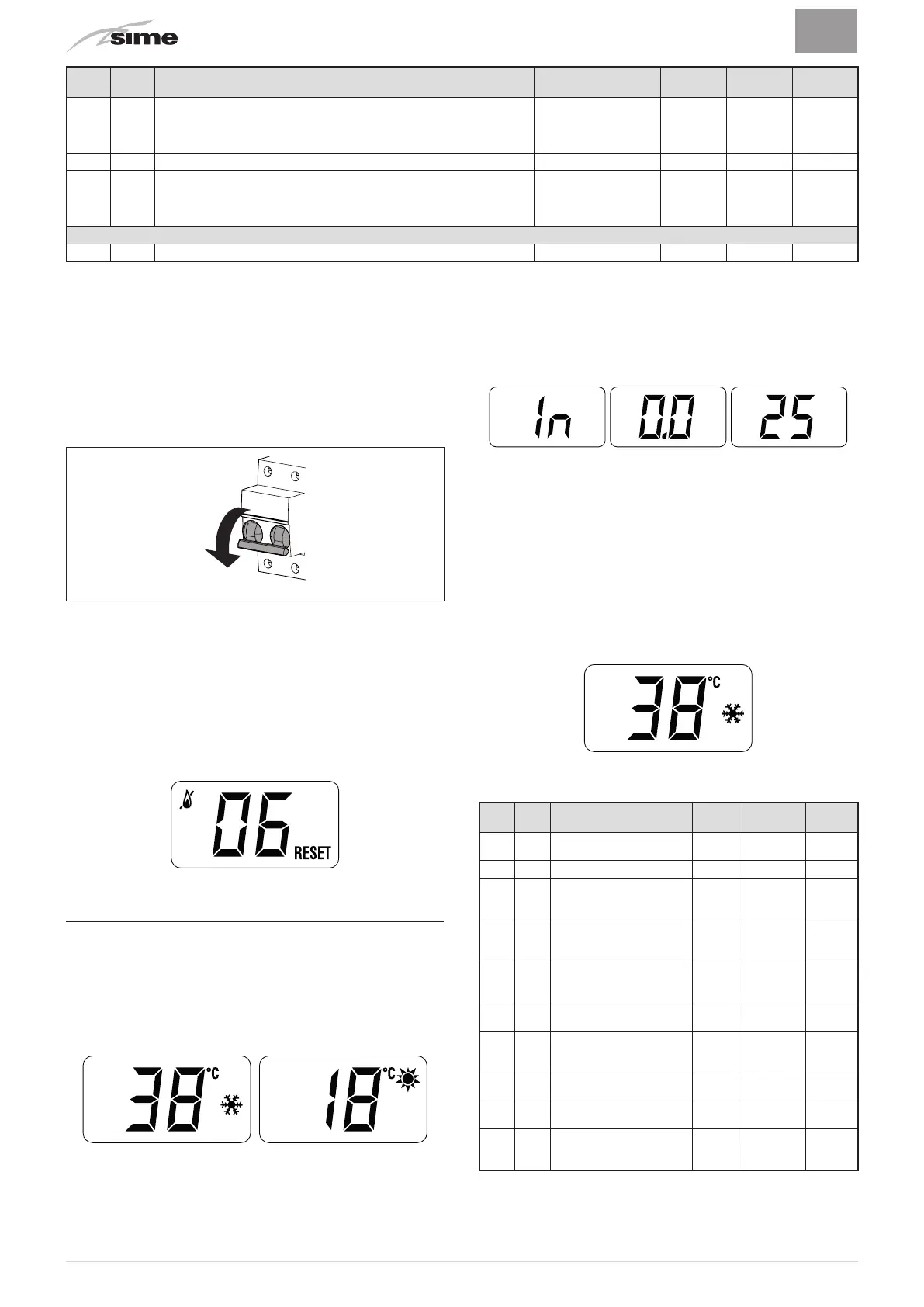

Sime BRAVA ONE BF - Affichage des Données de Fonctionnement et des Compteurs

32
FR
Type N° Description Plage
Unité de
mesure
Pas
Par
défaut
tS 4.0 Vitesse de la Pompe Modulante
-- = Aucune
modulation
AU = Automatique 30
.. 100
% 10 AU
tS 4.1 ∆T Refoulement/Retour pompe modulante 10 .. 40 °C 1 20
tS 4.7
Forçage de la pompe de l'installation (seulement en mode opérationnel
hiver)
0 = Désactivée
1 = Activée
0 .. 1 - 1 0
RESET
tS 4.8 Reset des Paramètres INST par défaut 0 .. 1 - - 0
En cas de panne/anomalie de fonctionnement, sur les deux
digits de l'afficheur apparaîtra l'inscription alternée de
« ALL »
et du numéro de l'alarme, Ex :
« ALL 04 » (Anomalie de la Sonde
Sanitaire).
Avant de réparer la panne :
– coupez l'alimentation électrique de l'appareil en plaçant
l'interrupteur général de l'installation sur « OFF » (éteint)
OFF
Fig. 41
– fermez soigneusement le robinet d'arrêt du combustible.
Réparez la panne et redémarrez la chaudière.
REMARQUE: lorsque sur l'afficheur apparaissent le numéro de
l'alarme et l'inscription RESET (voir la figure), une fois la panne
réparée, il est nécessaire d'appuyer sur la touche
o
(
R
),
pendant environ ~ 3 s, afin de pouvoir démarrer à nouveau
l'appareil.
7.5 Affichage des données de fonctionnement et
des compteurs
Une fois que la chaudière fonctionne, il est possible pour le
technicien autorisé de visualiser les données de fonctionnement
“In” et les compteurs “CO” en procédant ainsi :
– à travers la page-écran de fonctionnement dans le mode du
moment (HIVER
n
ou ÉTÉ
l
)
– entrer dans « INFO » en appuyant simultanément , pendant plus
de 3s, sur les touches
>
et
<
jusqu'à l'affichage « IN » alterné
de
“0.0” (numéro de l' info) et “25” (ex. de valeur)
Depuis cette position, il y a 2 possibilités :
– faites défiler la liste des
« informations » et des « compteurs »
en appuyant sur la touche
>
. De cette façon, le défilement sera
en séquence
– affichez les
« alarmes déclenchées » (10 au maximum) en
appuyant sur la touche
<
. À l'intérieur des affichages, procédez
avec les touches
>
o
<
.
Après avoir visualisé toutes les valeurs d'intérêt, pour sortir du
menu, appuyez simultanément , pendant ~ 5 s, sur les touches
<
et
o
jusqu'à ce que la première page-écran apparaisse.
TABLEAU D'AFFICHAGE INFO
Type N° Description Plage
Unité de
mesure
Pas
En 0.0
Affichage de la version
sw
En 0.1 Affichage sonde externe - 9 .. 99 °C 1
En 0.2
Affichage de la
température de la sonde
de refoulement 1
- 9 .. 99 °C 1
En 0.3
Affichage de la
température de la sonde
de refoulement 2
- 9 .. 99 °C 1
En 0.4
Affichage de la
température de la sonde
du circuit sanitaire
- 9 .. 99 °C 1
En 0.5
Affichage de la sonde
auxiliaire AUX
- 9 .. 99 °C 1
En 0.6
Affichage VALEUR de
température effective en
chauffage
Par. 13
… Par.
14
°C 1
En 0.7
Affichage du niveau de
puissance
0 .. 99 % 1
En 0.8
Affichage du débit du
débitmètre
0 .. 99 l/min 0.1
En 0.9
Affichage de la lecture du
transducteur de pression
de l'eau (si présent)
0…99 bar 0.1
