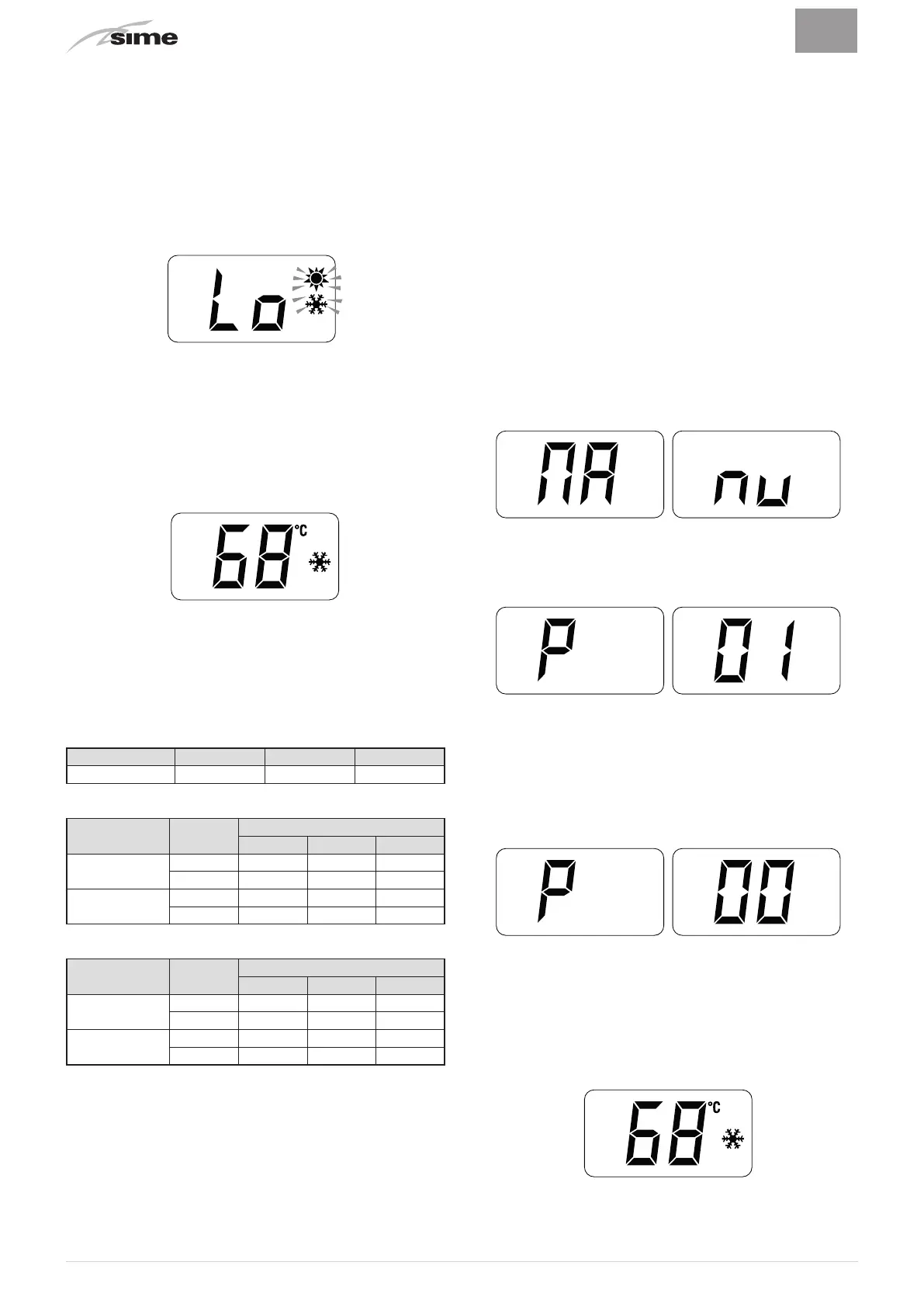

– ouvrir un ou plusieurs robinets d'eau chaude
– appuyez sur la touche
>
pour faire fonctionner la chaudière
à la puissance maximale
« Hi » et vérifiez que les valeurs de
pression du gaz sur les manomètres correspondent à celles
indiquées dans les tableaux reportés ci-dessous
– appuyez sur la touche
<
pour faire fonctionner la chaudière
à la puissance maximale
« Lo » et vérifiez que les valeurs de
pression du gaz sur les manomètres correspondent à celles
indiquées dans les tableaux reportés ci-dessous. Sur l'afficheur
apparaît l'inscription « Lo » fixe et les symboles (soleil) et
(neige) clignotent
– appuyez sur la touche
>
pour faire à nouveau fonctionner la
chaudière à la puissance maximale. Si les valeurs de pression
du gaz sont correctes, il est possible de relever les données de
combustion et d'effectuer aussi la mesure du rendement de
combustion prévu par la législation en vigueur
– appuyez sur la touche
s
pour sortir de la « Procédure
Ramonage ». L'afficheur indiquera la température de l'eau de
refoulement de la chaudière
– fermez les robinets précédemment ouverts et vérifiez l'arrêt de
l'appareil
– déconnectez les manomètres, fermez soigneusement les
prises de pression (6) et (7), remettez le tableau de commandes
dans sa position originale et remontez le panneau avant (2).
Pression d'alimentation du gaz
Type de gaz G20 G30 G31
Pression (mbar) 20 28-30 37
Installations avec évacuations des fumées SÉPARÉES
Modèle
Pouvoir
Calorifique
Pression sur les buses (mbar)
G20 G30 G31
Brava One 25 BF
Max 12,2 - 12,6 27,8 - 28,2 35,8 - 36,2
min 0,8 - 1,1 2,2 - 2,5 2,8 - 3,1
Brava One 30 BF
Max 12,5 - 12,9 27,8 - 28,2 35,8 - 36,2
min 0,6 - 0,9 2,6 - 2,9 3,4 - 3,7
Installations avec évacuations des fumées CONCENTRIQUES
Modèle
Pouvoir
Calorifique
Pression sur les buses (mbar)
G20 G30 G31
Brava One 25 BF
Max 12,5 - 12,9 27,8 - 28,2 35,8 - 36,2
min 1,7 - 2,0 3,1 - 3,4 3,9 - 4,2
Brava One 30 BF
Max 12,9 - 13,3 27,8 - 28,2 35,8 - 36,2
min 1,4 - 1,7 3,8 - 4,1 4,8 - 5,1
Si en revanche les valeurs de pression du gaz sont différentes de
celles du tableau, il est nécessaire de régler la pression du gaz sur
les buses en procédant selon la description fournie au paragraphe
suivant.
7.6.2 Réglage de la pression du gaz sur les buses
m
AVERTISSEMENTS
Sachant que :
– le panneau avant (2) a déjà été enlevé et que le
manomètre est raccordé à la prise (6)
– l'interrupteur général de l'installation doit être placé
sur « ON » (allumé)
– l'alimentation du combustible doit être ouverte
– aucune demande de chaleur ne doit être en cours
(modalité « Été »
l
avec les robinets de l'eau chaude
fermés ou « Hiver »
n
avec TA ouverts)
–
les réglages décrits ci-dessous doivent être effectués
dans l'ordre.
Réglage de la pression Max du gaz :
– tournez le bouton du circuit sanitaire
r
au maximum
– appuyez simultanément sur les touches
o
et
s
pendant
environ 6 secondes, jusqu'à l'apparition sur l'afficheur de
l'inscription « MA » alternée avec « nu »
– ouvrir un ou plusieurs robinets d'eau chaude
– la chaudière démarre et l'afficheur indique « P01 » (Réglage de
la pression Max du gaz)
– appuyez sur les touches
>
ou
<
jusqu'à lire sur le manomètre la
valeur de pression indiquée dans le tableau
– une fois la valeur du tableau atteinte, appuyez sur la touche
s
pendant ~ 2 s pour confirmer la valeur, qui clignote 1 fois.
Réglage de la pression Min du gaz :
– appuyez 2 fois sur la touche
o
, l'afficheur indique « P00 »
– appuyez sur les touches
>
ou
<
jusqu'à lire sur le manomètre la
valeur de pression indiquée dans le tableau
– une fois la valeur du tableau atteinte, appuyez sur la touche
s
pendant ~ 2 s pour confirmer la valeur, qui clignote 1 fois.
– appuyez simultanément sur les touches
o
et
s
, pendant ~ 6 s,
jusqu'à ce que l'afficheur indique la valeur de la température de
l'eau de refoulement et la chaudière s'arrête/s'éteint.
– fermez les robinets précédemment ouverts.
