AVERTISSEMENTS
Il est obligatoire :
– l'utilisation d'un disjoncteur omnipolaire, sectionneur
de ligne, conforme aux Normes EN
– que soit utilisé, en cas de remplacement du câble
d'alimentation, UNIQUEMENT un câble spécifique,
avec un connecteur pré-câblé en usine, commandé
comme accessoire original et raccordé par du
personnel professionnellement qualifié
– raccordez le câble de terre à une installation de mise
à la terre efficace (*)
– qu'avant toute intervention sur la chaudière,
l'alimentation électrique soit coupée en positionnant
l'interrupteur général de l'installation sur « OFF ».
(*) Le constructeur n'est pas responsable des éventuels
dommages causés par l'absence de mise à la terre de
l'appareil et du non-respect de ce qui est indiqué dans les
schémas électriques.
d
IL EST INTERDIT
Utiliser les tuyaux de l'eau pour la mise à la terre de
l'appareil.

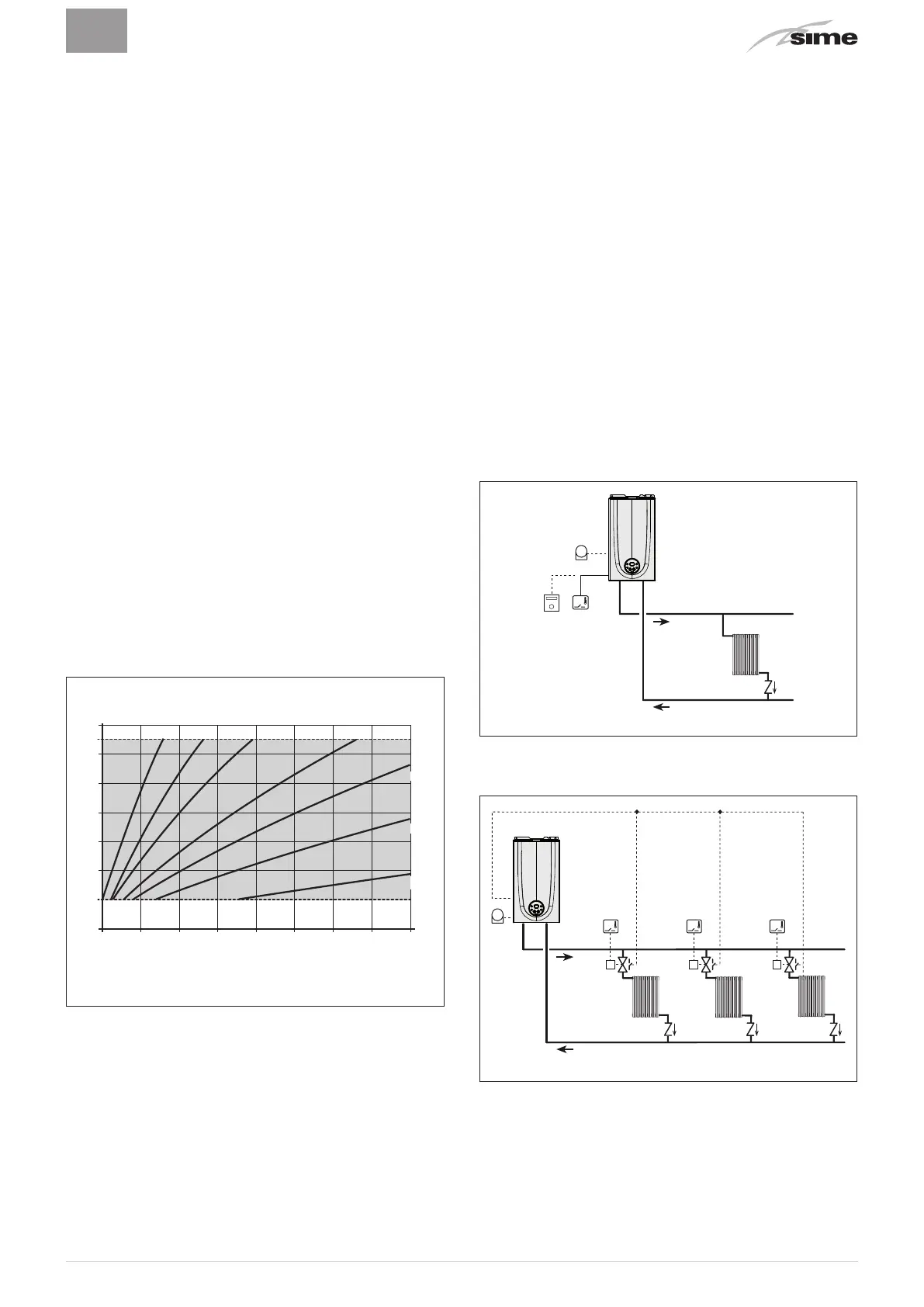

6.12.1 Sonde externe
La chaudière est prédisposée pour le raccordement à une sonde
de détection de la température extérieure et peut ainsi fonctionner
à une température variable.
Cela signifie que la température de refoulement de la chaudière
varie en fonction de la température extérieure selon la courbe
climatique sélectionnée parmi celles indiquées dans le
diagramme (Fig. 32).
Pour le montage de la sonde à l'extérieur du bâtiment, suivez les
instructions indiquées sur l'emballage.
Courbes climatiques
Température de refoulement
20 15 10 5 0 -10 -15-5 -20
80
90
70
60
50
40
30
20
°C
K=9 K=6 K=4,5 K=3
K=2,2
K=1,5
K=0,75
Température extérieure
Fig. 32
m
AVERTISSEMENTS
En cas de sonde externe, pour sélectionner la
courbe climatique optimale pour l'installation, et
donc l'évolution de la température de refoulement
en fonction de la température extérieure, tournez le
bouton de chauffage
t
jusqu'à sélectionner la courbe
K souhaitée, dans la plage
K=0.0 ÷ K=9.0
.
6.12.2 Chronothermostat ou Thermostat d'ambiance
Le branchement électrique du chronothermostat ou du thermostat
d'ambiance a été précédemment décrit. Pour le montage du
composant dans la pièce à contrôler, suivez les instructions
indiquées sur l'emballage.
6.12.3 EXEMPLES d'utilisation de dispositifs de
commande/contrôle sur certains types
d'installation de chauffage
LÉGENDE
M Refoulement de l'installation
R Retour de l'installation
CR Commande à distance
SE Sonde externe
TA Thermostat d'ambiance d'activation de la chaudière
TZ1÷TZ3 Thermostats d'ambiance de zone
VZ1÷VZ3 Vannes de zone
RL1÷RL3 Relais de zone
P1÷P3 Pompes de zone
TSB Thermostat de sécurité basse température
Installation avec UNE ZONE directe, sonde externe et thermostat
d'ambiance.
R
M
SE
TA
Fig. 33
Installation MULTIZONE - avec vannes de zone, thermostats
d'ambiance et sonde externe.
TA
TZ1
VZ1 VZ2 VZ3
TZ2 TZ3
R
M
Fig. 34
m
AVERTISSEMENTS
Réglez le paramètre « tS 1.7 = RETARD ACTIVATION
POMPE INSTALLATION » pour permettre l'ouverture
des vannes de zone VZ.
