11
G H
I
1
2
J
4
K
2
1
3
STOP

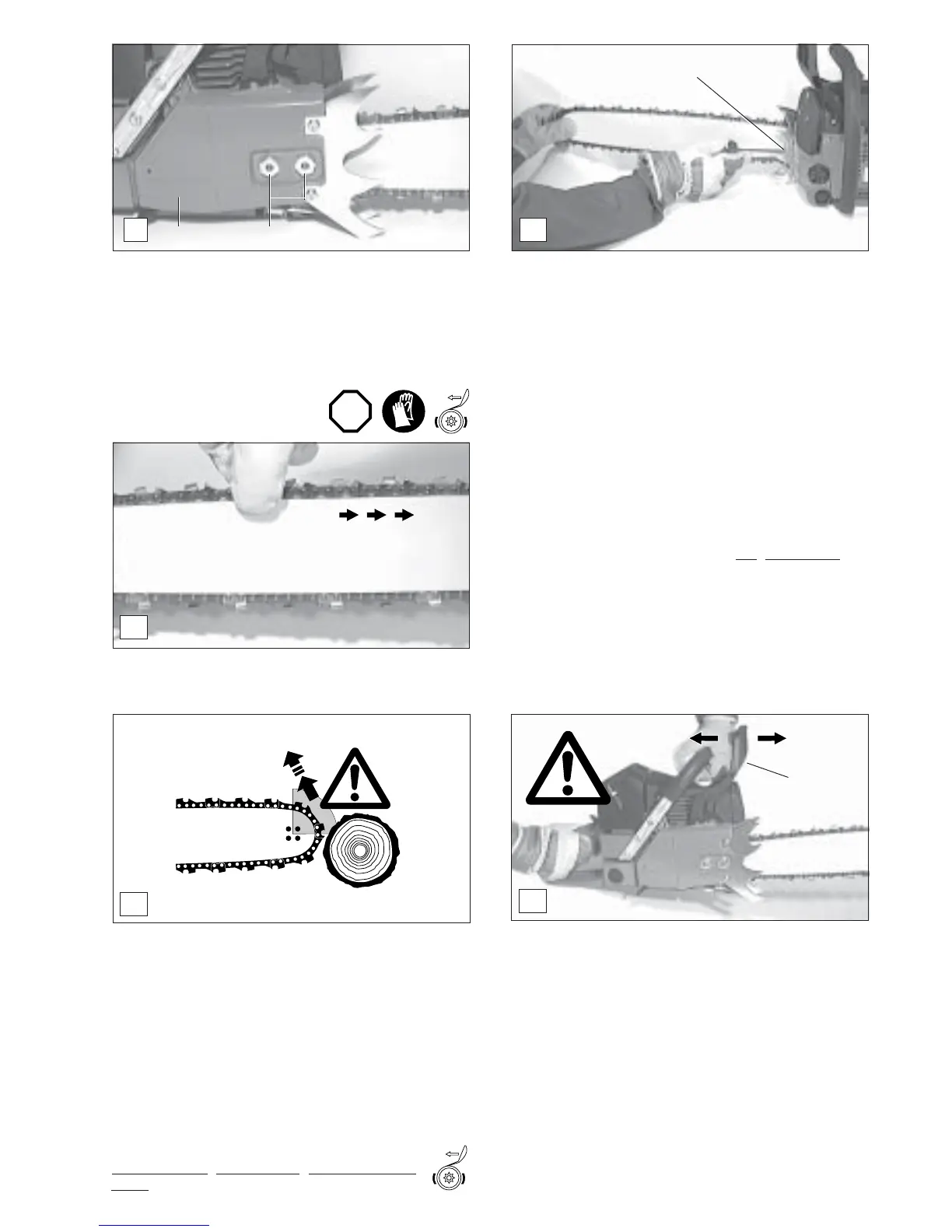

- Kettenradschutzes (G/2) ansetzen.
Die zwei Befestigungsmuttern (G/1) handfest anziehen.
Sägekette spannen
- Sägeschienenspitze leicht anheben und Kettenspann-
schraube (H/4) rechtsherum (im Uhrzeigersinn) drehen,
bis Sägekette wieder an der Schienenunterseite anliegt.
- Sägeschienenspitze weiterhin anheben und die beiden
Befestigungsmuttern (G/1) mit dem Kombischlüssel fest
anziehen.
Die Motorsäge 694 ist serienmäßig mit einer beschleuni-
gungsauslösenden Kettenbremse ausgerüstet. Kommt es zu
einem Rückschlag (Kickback), der durch Anstoßen mit der
Schienenspitze an das Holz erfolgt ist (siehe Kapitel „ SICHER-
HEITSHINWEISE“ Seite 6), wird die Kettenbremse bei ausrei-
chend starkem Rückschlag durch Massenträgheit ausgelöst.
Im Bruchteil einer Sekunde wird die Sägekette gestoppt.
Die Kettenbremse ist für den Notfall und zum Blok-
kieren der Sägekette vor dem Starten vorgesehen.
ACHTUNG: Auf keinen Fall (außer bei der Prüfung, siehe
Kapitel „Kettenbremse prüfen”) die Motorsäge mit aus-
gelöster Kettenbremse betreiben, da sonst in kürze-
ster Zeit erhebliche Schäden an der Motorsäge auf-
treten können!
Vor Arbeitsbeginn unbedingt Kettenbremse
lösen!
Kettenbremse auslösen (blockieren)
Bei einem ausreichend starkem Rückschlag wird durch die
schnelle Beschleunigung der Sägeschiene und die
Massenträgheit des Handschutzes (K/3), die Kettenbremse
automatisch ausgelöst.
Bei einer manuellen Auslösung wird der Handschutz (K/3)
mit der linken Hand in Richtung Schienenspitze gedrückt
(Pfeil 1).
Kettenbremse lösen
Den Handschutz (K/3) in Richtung Bügelgriff ziehen (Pfeil
2), bis er fühlbar einrastet. Die Kettenbremse ist gelöst.
Kettenbremse
Kontrolle der Kettenspannung
- Die richtige Spannung der Sägekette ist dann gegeben,
wenn die Sägekette an der Schienenunterseite anliegt
und sich noch von Hand leicht durchziehen lässt.
- Die Kettenbremse muss hierbei gelöst sein.
- Kettenspannung ständig kontrollieren, da sich neue
Sägeketten längen!
- Kettenspannung daher öfter bei
ausgeschaltetem Mo-
tor prüfen.
HINWEIS: In der Praxis sollten 2-3 Sägeketten wechselwei-
se benutzt werden.
Um ein gleichmäßiges Abnutzen der Sägeschiene zu errei-
chen, sollte beim Kettenwechsel die Sägeschiene gewen-
det werden.
