Solo 694 - Schwingungsdämpfer Auswechseln

21

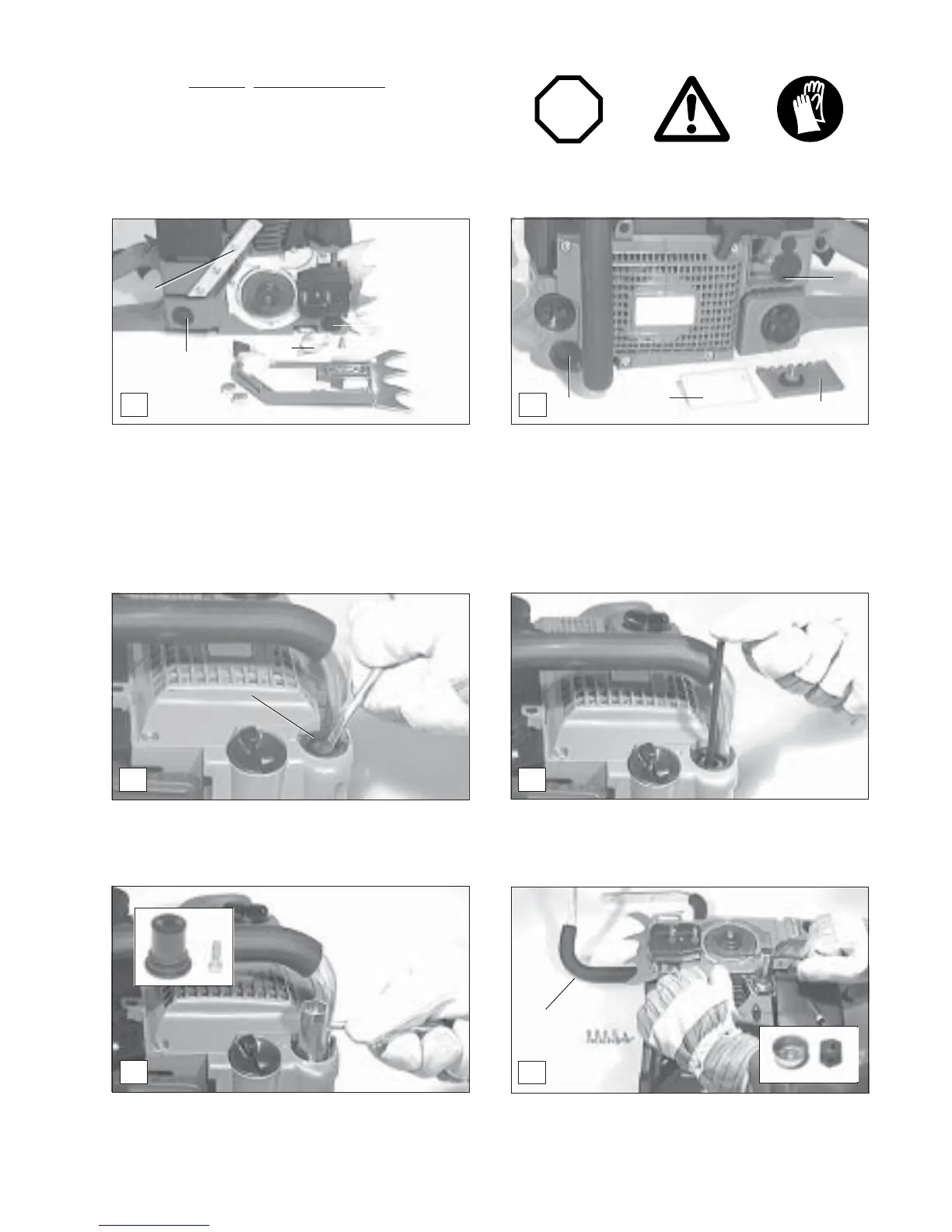

Schwingungsdämpfer auswechseln
ACHTUNG: Unbedingt Motor ausschalten, Kerzenstek-
ker ziehen (siehe „Zündkerze auswechseln“)
und Schutzhandschuhe tragen!
ACHTUNG: Motorsäge darf erst nach komplettem
Zusammenbau und Prüfung gestartet
werden!
Alle fünf Schwingungsdämpfer sollten zusammen
ausgetauscht werden!
- Schwingungsdämpfer (E/1) befindet sich neben dem
Typenschild.
- Schwingungsdämpfer (E/2) liegt unterhalb der Schienen-
aufnahme. Hierzu Kettenfänger (a) abschrauben.
- Schwingungsdämpfer (E/5) befindet sich unter dem
Befestigungsarm des Bügelgriffes.
- Schwingungsdämpfer (F/3) befindet sich unterhalb des
Öltankverschlusses.
- Schwingungsdämpfer (F/4) befindet sich unter dem
Vorfilter. Dazu Deckel (a) und Vorfilter (b) demontie-
ren.
E
3
F
- Die Motorsäge auf die Seite legen und mit Hilfe des
Kombischlüssels die Abdeckkappe (G/4) vorsichtig ent-
fernen.
-Mit dem Winkelschraubendreher die innenliegende
Schraube herausdrehen.
Schwingungsdämpfer 1 - 4 auswechseln
4
G
2
1
5
a
b
a
4
STOP
H
-Mit dem Kombischlüssel den Schwingungsdämpfer vor-
sichtig ausbauen.
- Der Einbau des neuen Schwingungsdämpfers erfolgt in
umgekehrter Reihenfolge.
- Bügelgriff (a) demontieren (5 Schrauben).
-Mit dem Steckschlüssel (Zubehör, nicht im Lieferum-
fang) den Schwingungsdämpfer vorsichtig ausbauen.
-Der Einbau des neuen Schwingungsdämpfers erfolgt in
umgekehrter Reihenfolge.
Schwingungsdämpfer 5 auswechseln
J
a
I
