Solo 694 - Puesta en Marcha; Montaje del Riel;De la Cadena de Sierra

10
PRECAUCION: ¡Previamente a todos los trabajos que se
realicen en la guía y en la cadena, debe
desconectarse sin falta el motor, quitarse
el capuchón de bujía (véase recambio de
bujía) y llevarse guantes protectores!
PRECAUCION: ¡Arrancar la motosierra sólo después de
haberla montado completamente y el
control de la misma!
Montaje del riel/de la cadena de sierra
Usar la llave de bujía suministrada para los trabajos siguien-
tes.
Poner la motosierra sobre una superficie estable y realizar
los trabajos siguientes para el montaje de la cadena y del
riel de sierra:

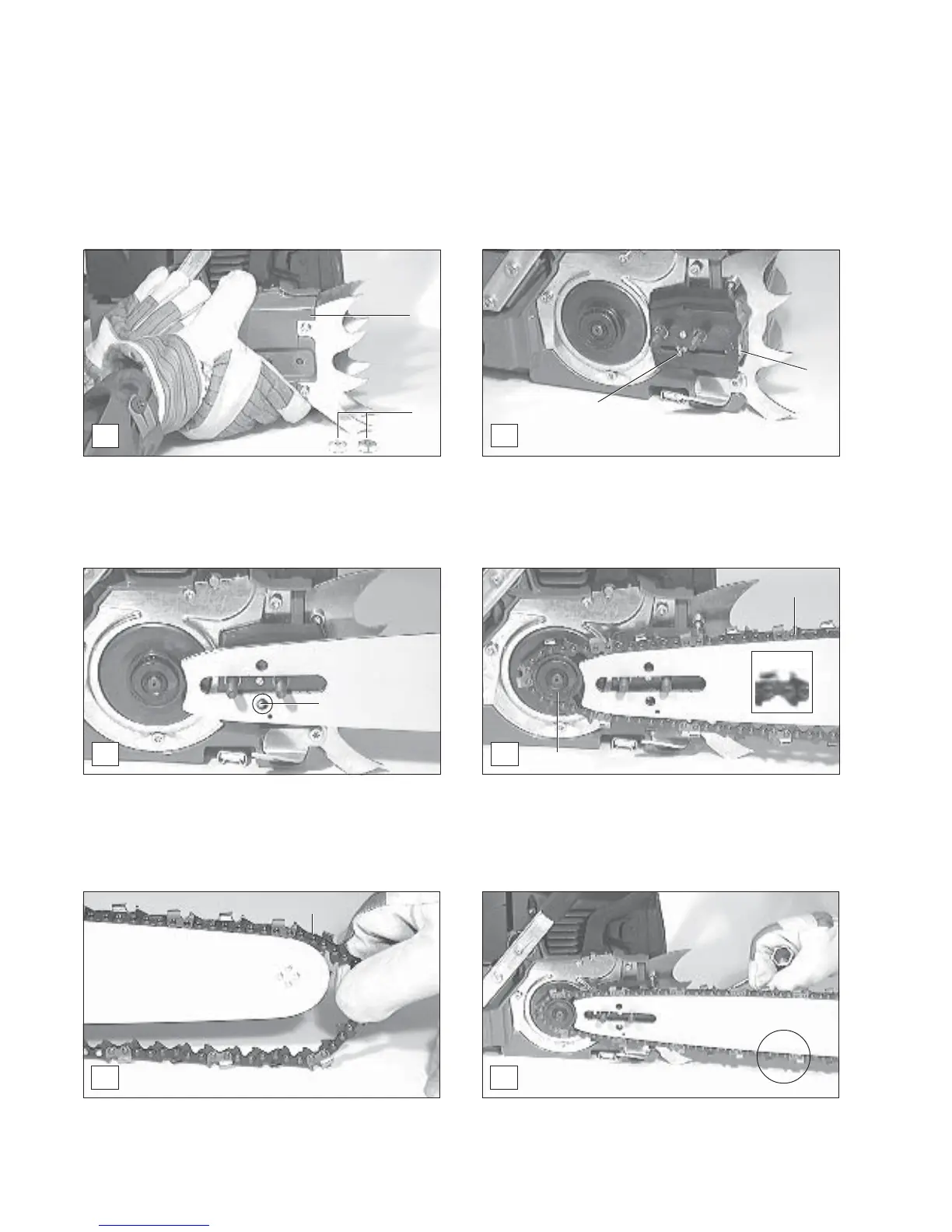

PUESTA EN MARCHA
A
B
C D
7
1
-Girar el tornillo tensor de la cadena de sierra (B/4) en el
sentido contrario de las agujas del reloj, hasta que el
pivote (B/5) esté posicionada aproximadamente 2 cm
delante del tope izquierdo.
- Soltar las dos tuercas de sujeción (A/1).
- Retirar le protector del piñon (A/2).
- Posicionar el riel de sierra. Prestar atención a que el
pivote (B/5, C/5) del tensor de cadena engrane en el
taladro (ver círculo) del riel de sierra.
- Posicionar la cadena de sierra (D/6) sobre el piñon (D/7)
y introducir la cadena de sierra en la ranura-guía del riel
de sierra. ¡Los filos al lado superior del riel deben estar
orientadas en la dirección de la flecha!
5
4
2
5
6
E
F
8
6
- Guiar la cadena de sierra (E/6) alrededor de la estrella
guía (E/8) del riel de sierra.
- Tirar el tensor de la cadena (B/4) hacia la derecha (en el
sentido de las agujas del reloj), hasta que la cadena de
sierra engrane en la ranura-guía del lado inferior del riel
(ver círculo). Apretar el riel contra el cárter con su mano
izquierda.
