Solo 694 - Technische Daten; Teilebezeichnung

9

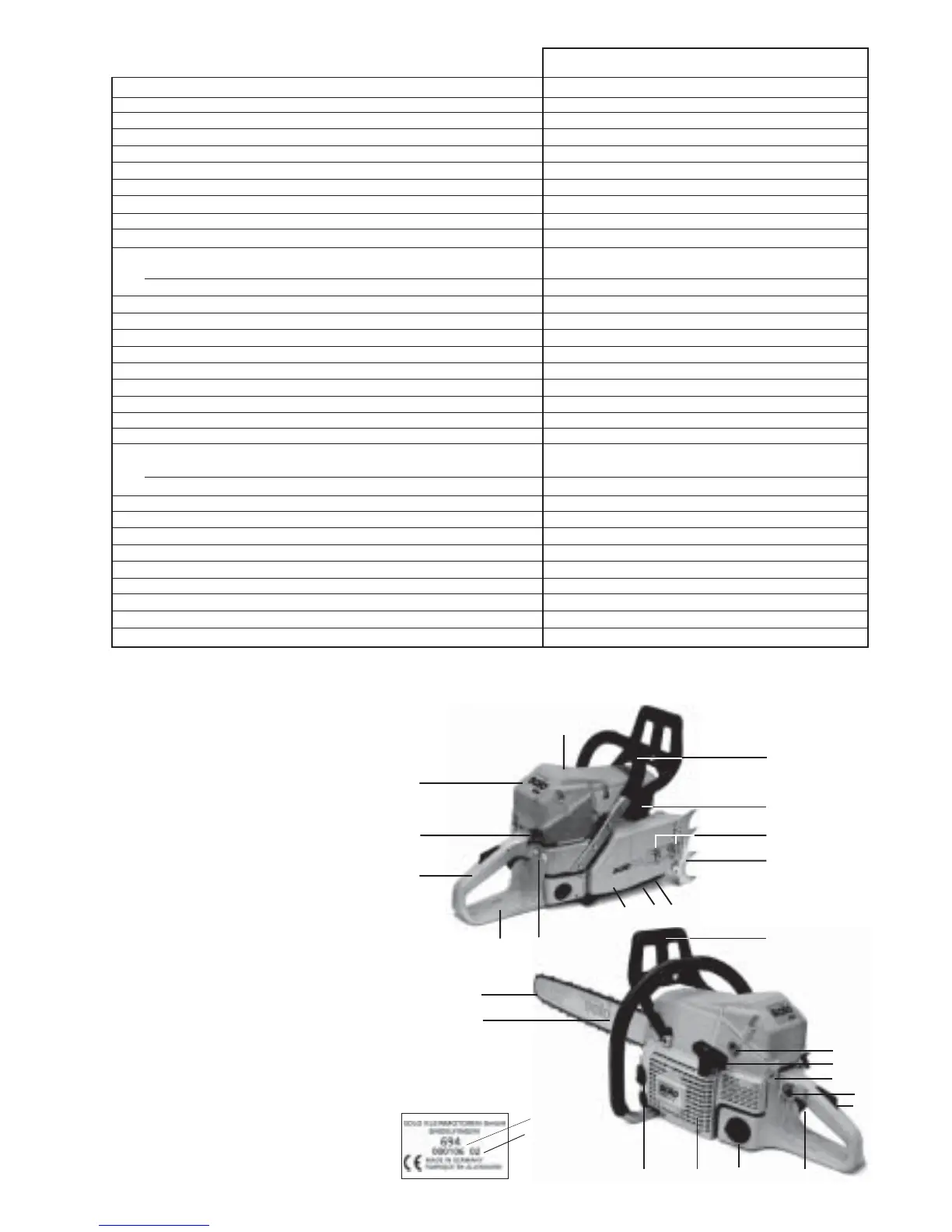

Teilebezeichnung
1 Handgriff
2 Choke
3 Deckel für Luftfilter/ Zündkerze
4 Knopf für Winterbetrieb
5 Bügelgriff
6 Schalldämpfer
7 Befestigungsmuttern
8 Anschlagkralle
9 Kettenfänger
10 Einstellschraube für Ölpumpe (Unterseite)
11 Kettenradschutz
12 Typenschild
13 Handschutz
14 Sägeschiene
15 Sägekette
16 Handschutz
17 Anwerfgriff
18 Einstellschrauben ”H-T-L“ für Vergaser
19 Start/Stop Schalter
20 Arretier-Knopf für Halbgas
21 Gashebelsperre
22 Gashebel
23 Kraftstoff-Tankverschluss
24 Ventilatorgehäuse mit Anwerfvorrichtung
25 Öltankverschluß
1
2
3
4
5
6
7
8
13 12
11
10 9
16
18
17
19
20
21
222324
25
15
14
Seriennummer
Baujahr
Typenschild (12)
Bei Ersatzteilbestellungen
angeben
Hubraum cm
3
90
Bohrung mm 52
Hub mm 42
Max. Leistung bei Drehzahl kW / 1/min 4,9 / 9.500
Max. Drehmoment bei Drehzahl Nm / 1/min 5,8 / 6.500
Abregeldrehzahl 1/min 13.500
Leerlaufdrehzahl 1/min 2.200
Einkuppeldrehzahl 1/min 3.600
Schalldruckpegel L
pA av
nach ISO 7182
1) 3)
dB (A) 102
Schalleistungspegel L
WA av
nach ISO 9207
1) 4)
dB (A) 116 / 118
4)
Schwingbeschleunigung a
h,w av
nach ISO 7505
1)
- Bügelgriff m/s
2
6,1 (.404") 5,9 (3/8")
- Handgriff m/s
2
10,4 (.404") 6,7 (3/8")
Vergaser (Membranvergaser) Typ TILLOTSON HS-295A (LC)
Zündanlage Typ elektronisch
Zündkerze Typ NGK BPMR 7A
Elektrodenabstand mm 0,5 - 0,8
oder Zündkerze Typ BOSCH WSR 6F
Kraftstoffverbrauch bei max. Leistung nach ISO 7293 kg/h 2,3
Spez. Verbrauch bei max. Leistung nach ISO 7293 g/kWh 480
Kraftstofftank-Inhalt l 1,0
Kettenöltank-Inhalt I 0,4
Mischungsverhältnis (Kraftstoff/2-Takt-Öl)
- bei Verwendung von „CASTROL SUPER TT” 50:1 (2%)
- bei Verwendung anderer Marken 2-Takt Öle 25:1 (4%)
Kettenbremse
Auslösung manuell oder bei Rückschlag (Kickback)
Kettengeschwindigkeit
2)
m/s 22,8 21,2
Kettenradteilung (wahlweise) inch .404" wahlweise 3/8"
Zähnezahl Z 7 7
Kettentyp siehe Auszug aus der Ersatzteilliste
Teilung / Treibgliedstärke (wahlweise) inch .404" / .063" wahlweise 3/8" / .058"
Sägeschienen Schnittlänge (wahlweise) cm 60 / 70 / 80 wahlweise 50 / 60 / 70
Sägeschienentyp siehe Auszug aus der Ersatzteilliste
Motorsägengewicht
(Tanks leer, ohne Schiene und Kette) kg 8,2
1)
Daten berücksichtigen die Betriebszustände Leerlauf und Vollast zu gleichen Teilen.
2)
Bei max. Leistung.
3)
Am Arbeitsplatz.
4)
Garantierter Schalleistungspegel (Ld).
Technische Daten
694
