17

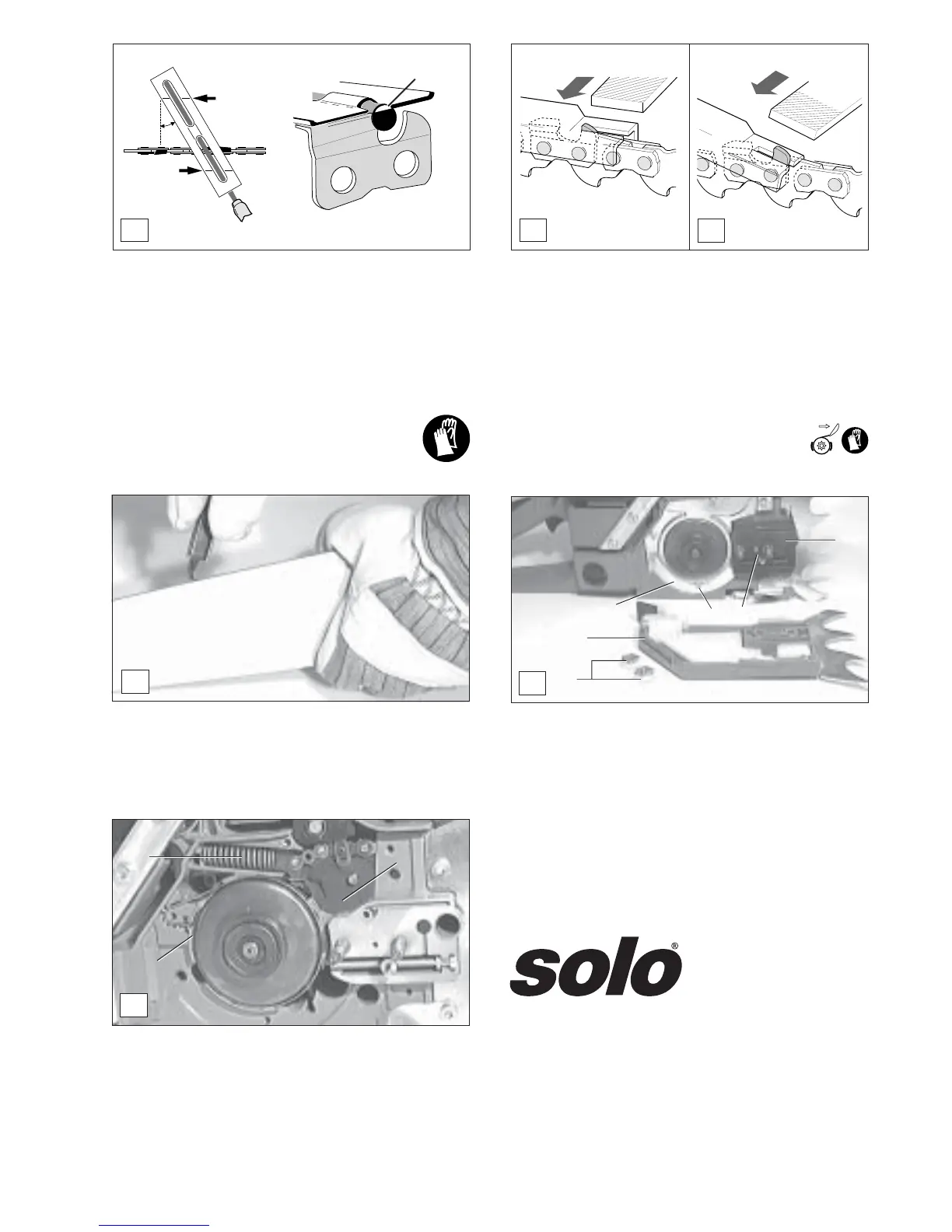

- Der Feilenhalter erleichtert die Feilenführung, besitzt
Markierungen für den korrekten Schärfwinkel von 25
o
(bei 3/8") und 35
o
(bei .404") und begrenzt die Einsink-
tiefe (4/5 Feilendurchmesser). Bestellnummer siehe
Zubehör.
-Die Markierungen müssen beim Feilen parallel zur
Kette verlaufen.
-Im Anschluss an das Nachschärfen die Höhe des Tiefen-
begrenzers mit der Kettenmesslehre überprüfen. Bestell-
nummer siehe Zubehör.
- Auch den geringsten Überstand mit einer Spezial-Flach-
feile entfernen (G).
- Tiefenbegrenzer vorne wieder abrunden (H).
HFG
Kettenbremsband reinigen
ACHTUNG: Unbedingt Kettenbremse auslösen
(blockieren) und Schutzhandschuhe tragen!
Kettenbremse während der Reinigung nicht betätigen!
- Befestigungsmuttern (J/1) abschrauben.
- Kettenradschutz (J/2) abziehen.
- Schraube (J/3) lösen und Führungsblech (J/4) abnehmen.
- Die vier Schrauben (J/5) lösen und Abdeckblech (J/6)
vorsichtig entfernen.
HINWEIS: Darauf achten, dass die Druckfeder (K/8)
nicht herausspringt. Während der Reinigungs-
arbeiten Druckfeder gegen ein Herausspringen
sichern.
Die Laufflächen der Sägeschiene sind regelmäßig auf Be-
schädigungen zu überprüfen und zu reinigen.
J
2
4
6
5
3
1
Sägeschiene reinigen
ACHTUNG:
Unbedingt Schutzhandschuhe tragen!
- Innenraum, insbesondere den Bereich des Bremsbandes
(K/7), mit einem Pinsel reinigen.
HINWEIS: Die Bremsmechanik, insbesondere die Feder (K/
8), nicht reinigen, da sie aus der Führung springen könnte.
HINWEIS: Schaumstoff (K/9) nicht entfernen.
- Abdeckblech und Führungsblech wieder montieren.
- Nach erfolgter Montage ist eine Funktionsprüfung der
Kettenbremse durchzuführen (siehe Kapitel „Inbetrieb-
nahme”).
K
9
8
7
HINWEIS:
Die Kettenbremse ist eine sehr wichtige Sicherheits-
einrichtung und wie jedes Teil auch einem gewissen Ver-
schleiß ausgesetzt.
Eine regelmäßige Überprüfung und Wartung dient zu
Ihrem eigenen Schutz und sollte von einer SOLO Fachwerk-
statt ausgeführt werden.
I
service
service
25° bei Typ 3/8"
35° bei Typ .404"
1/5
