Solo 694 - Wartungsarbeiten; Sägekette Schärfen

16

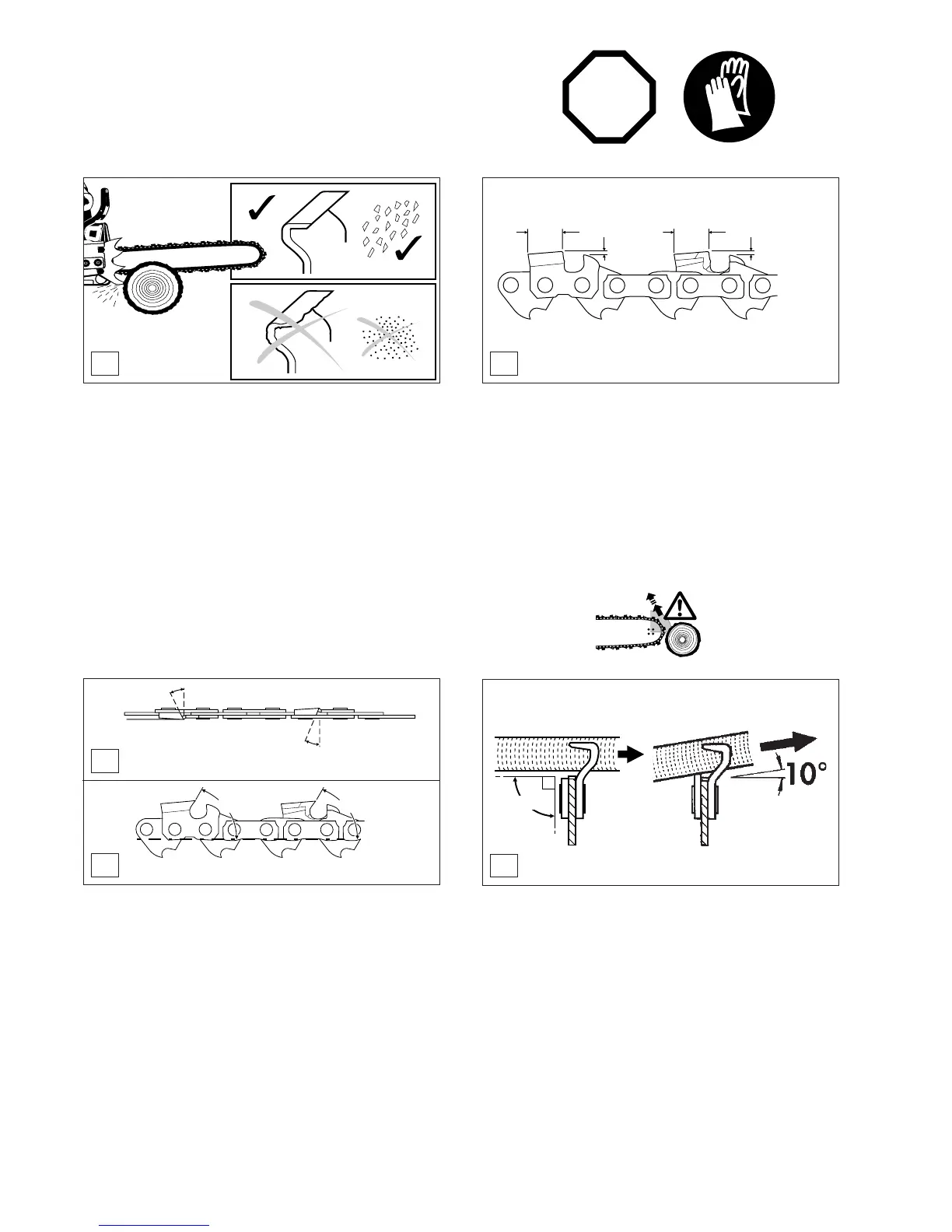

WARTUNGSARBEITEN
Sägekette schärfen
ACHTUNG:
Bei allen Arbeiten an der Sägekette unbedingt Motor
ausschalten, Kerzenstecker ziehen (siehe „Zündkerze
auswechseln“) und Schutzhandschuhe tragen!
Die Sägekette sollte geschärft werden wenn:
- Holzmehlartige Sägespäne beim Sägen von feuchtem
Holz entstehen.
- Die Kette auch bei stärkerem Druck nur mühevoll ins
Holz zieht.
- Die Schnittkante sichtbar beschädigt ist.
- Die Sägevorrichtung im Holz einseitig nach links oder
rechts verläuft. Die Ursache hierfür liegt in einer ungleich-
mäßigen Schärfung der Sägekette.
Wichtig: Oft schärfen, wenig wegnehmen!
Für das einfache Nachschärfen genügen meist 2-3 Feilen-
striche.
Nach mehrmaligem eigenen Schärfen, die Sägekette in
der Fachwerkstatt nachschärfen lassen.
Schärfkriterien für Kettentyp 3/8 und .404":
-Alle Hobelzähne müssen gleich lang sein (=). Verschie-
den hohe Hobelzähne bedeuten rauhen Kettenlauf und
können Kettenrisse verursachen!
-Die besten Schnittergebnisse werden mit einem Tiefen-
begrenzerabstand von 0,65 mm (.025") bei 3/8"und
0,75 mm (.030") bei .404" erreicht. Der Abstand zwi-
schen Tiefenbegrenzer und Schneidkante bestimmt die
Spandicke.
ACHTUNG:
Ein zu großer Abstand erhöht die Rückschlag-
gefahr!
=
=
A
B
C
Feile und Feilenführung
- Zum Schärfen ist ein Spezial-Feilenhalter mit einer Säge-
kettenrundfeile zu verwenden. Normale Rundfeilen sind
ungeeignet. Bestellnummer siehe Zubehör.
- 3/8"+ .404": Nur Feile mit ø 5,5 mm verwenden.
-Die Feile soll nur im Vorwärtsstrich (Pfeil) greifen. Beim
Zurückführen die Feile vom Material abheben.
-Der kürzeste Hobelzahn wird zuerst geschärft. Die Län-
ge dieses Zahnes ist dann das Sollmaß für alle anderen
Hobelzähne der Sägekette.
-Neu eingesetzte Hobelzähne müssen den Formen der
gebrauchten Zähne genau angeglichen werden, auch
an den Laufflächen.
-
Bei 3/8" Kette die Feile waagerecht führen (90
o
zur Sägeschiene).
- Bei .404"Kette die Feile mit 10° aufwärts zur Sägeschiene führen.
- Der Schärfwinkel von 25
o
(bei 3/8") und 30
o
(bei .404")
sollte bei allen Hobelzähnen unbedingt gleich sein.
Unterschiedliche Winkel verursachen einen rauhen,
ungleichmäßigen Kettenlauf, fördern den Verschleiß
und führen zu Kettenbrüchen!
- Der Brustwinkel von 60
o
(bei 3/8") und 85
o
(bei .404")
ergibt sich durch die Eindringtiefe der Rundfeile. Wenn
die vorgeschriebene Feile richtig geführt wird, ergibt
sich der korrekte Brustwinkel von selbst.
25° bei Typ 3/8" 30° bei Typ .404"
STOP
60° bei Typ 3/8" 85° bei Typ .404"
D
E
3/8"
.404"
90°
3/8" =
0,65 mm
(.025")
.404 =
0,75 mm
(.030")
