Solo 694 - Cambiar el Amortiguador de Vibraciones

21

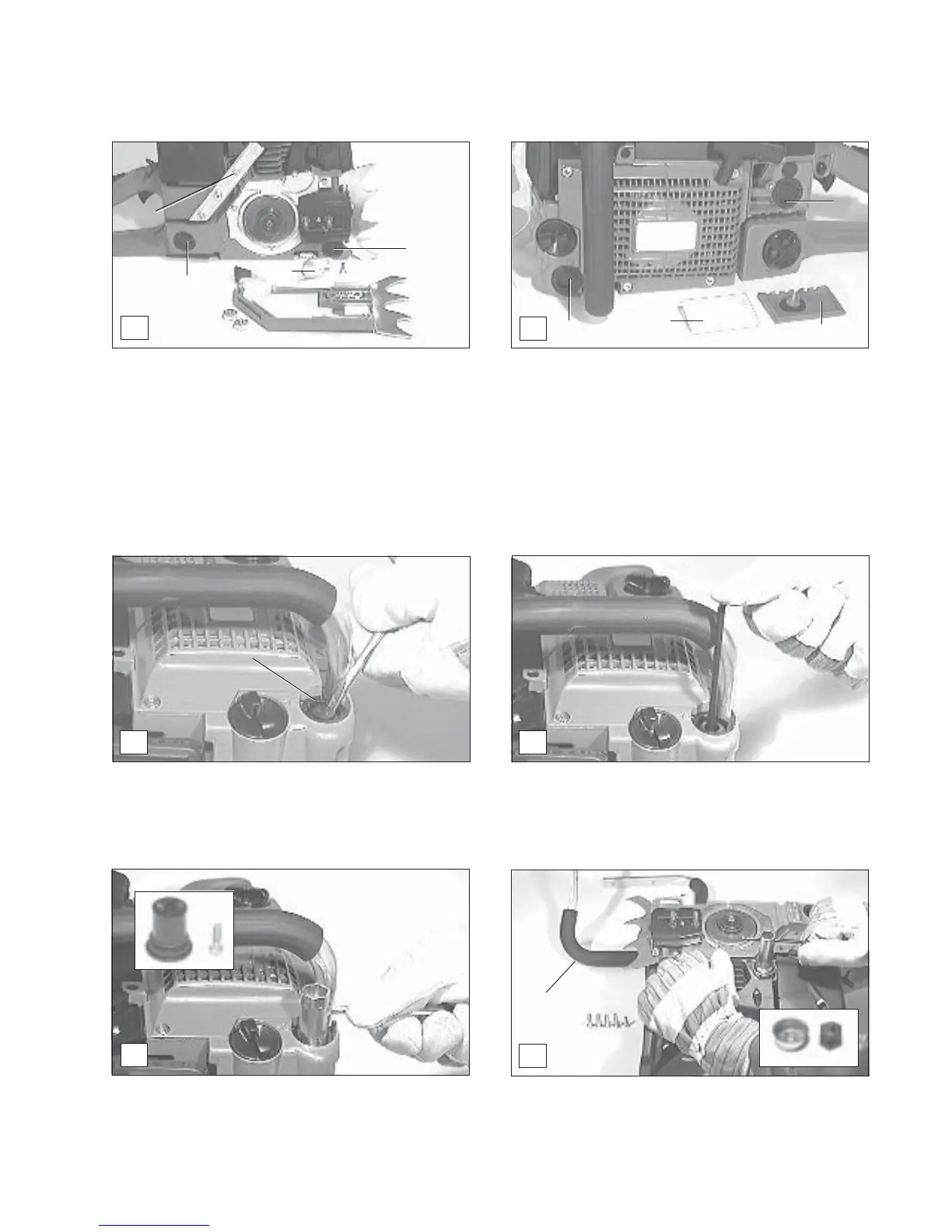

Cambiar el amortiguador de vibraciones
ATENCION:
¡Ponerse guantes protectores!
¡Siempre cambiar todos los 5 amortiguadores de
vibraciones!
- El amortiguador de vibraciones (E/1) está montado cerca
de la placa de características.
- El amortiguador de vibraciones (E/2) está montado
debajo del soporte del riel. Es necesario desatornillar la
palanca de retención (a).
- El amortiguador de vibraciones (E/5) está montado
debajo del estribo de fijación del mango tubular.
E
3
F
2
1
5
a
b
a
4
- El amortiguador de vibraciones (F/3) está montado
debajo del tapón del depósito de combustible.
- El amortiguador de vibraciones (F/4) está montado
debajo del pre-filtro. Es necesario desmontar la tapa (a)
y el pre-filtro (b).
- Desmontar el amortiguador de vibraciones con cuidado
mediante la llave combinada.
-Montar el amortiguador de vibraciones nuevo por orden
inverso.
-Desmontar el mango tubular (a) (5 tornillos).
-Desmontar el amortiguador de vibraciones con cuidado
mediante la llave de vaso (accesorios, no suministrada
con la motosierra).
- Montar el amortiguador de vibraciones nuevo por orden
inverso.
J
a
I
Cambiar el amortiguador de vibraciones 5
- Poner la motosierra con su lado sobre el suelo y quitar
la tapa con cuidado mediante la llave combinada (G/4).
Cambiar los amortiguadores de vibraciones 1 - 4
4
G
H
- Desatornillar el tornillo en el interior mediante el
atornillador de codo.
