9
Cilindrada cm
3
90
Diámetro del cilíndro mm 52
Carrera mm 42
Máxima potencia, con revoluciones de kW / 1/min 4,9 / 9.500
Máximo par, con revoluciones de Nm / 1/min 5,8 / 6.500
Número de revoluciones de la regulación limitadora 1/min 13.500
Número de revoluciones sin carga 1/min 2.200
Número de revoluciones de embrague 1/min 3.600
Nivel de presión sonora L
pA av
según ISO 7182
1) 3)
dB (A) 102
Nivel de potencia sonora L
WA av
según ISO 9207
1) 4)
dB (A) 116 / 118
4)
Aceleración a
h,w av
según ISO 7505
1)
- empuñadura de puente m/s
2
6,1 (.404") 5,9 (3/8")
- asidero m/s
2
10,4 (.404") 6,7 (3/8")
Carburador (de membrana) Tipo TILLOTSON HS-295A (LC)
Instalación de encendido Tipo elektrónica
Bujía Tipo NGK BPMR 7A
Distancia entre electrodos mm 0,5 - 0,8
o bujía Tipo BOSCH WSR 6F
Consumo de combustible, max. potencia según ISO7293 kg/h 2,3
Consumo específico, max. potencia según ISO 7293 g/kWh 480
Capacidad del depósito de combustible l 1,0
Capacidad del depósito de aceite de cadena I 0,4
Relación de mezcla (combustible/aceite)
- al emplear aceite de „CASTROL SUPER TT” 50:1 (2%)
- al emplear otros otras marcas de aceite aceites 25:1 (4%)
Freno de cadena activación manual o por repulsión (kickback)
Velocidad de la cadena
2)
m/s 22,8 21,2
Paso del piñon (opcional) inch .404" opcional 3/8"
Número de dientes Z 7 7
Tipo de cadena: véase extracto de la lista de repuestos
Paso / Espesor del elemento de propulsión (opcional) inch .404" / .063" opcional 3/8" / .058"
Longitud de corte del riel de cadena (opcional) cm 60 / 70 / 80 opcional 50 / 60 / 70
Tipo de guía: véase extracto de la lista de repuestos
Peso de la motosierra
(depósitos vacíos, sin guía ni cadena) kg 8,2
1)
Los datos consideran por partes iguales los regimenes marcha en vacío y máximas revoluciones.
2)
Con potencia máx.
3)
En el lugar de trabajo.
4)
El nivel garantizado de la potencia sonora (Ld).
694

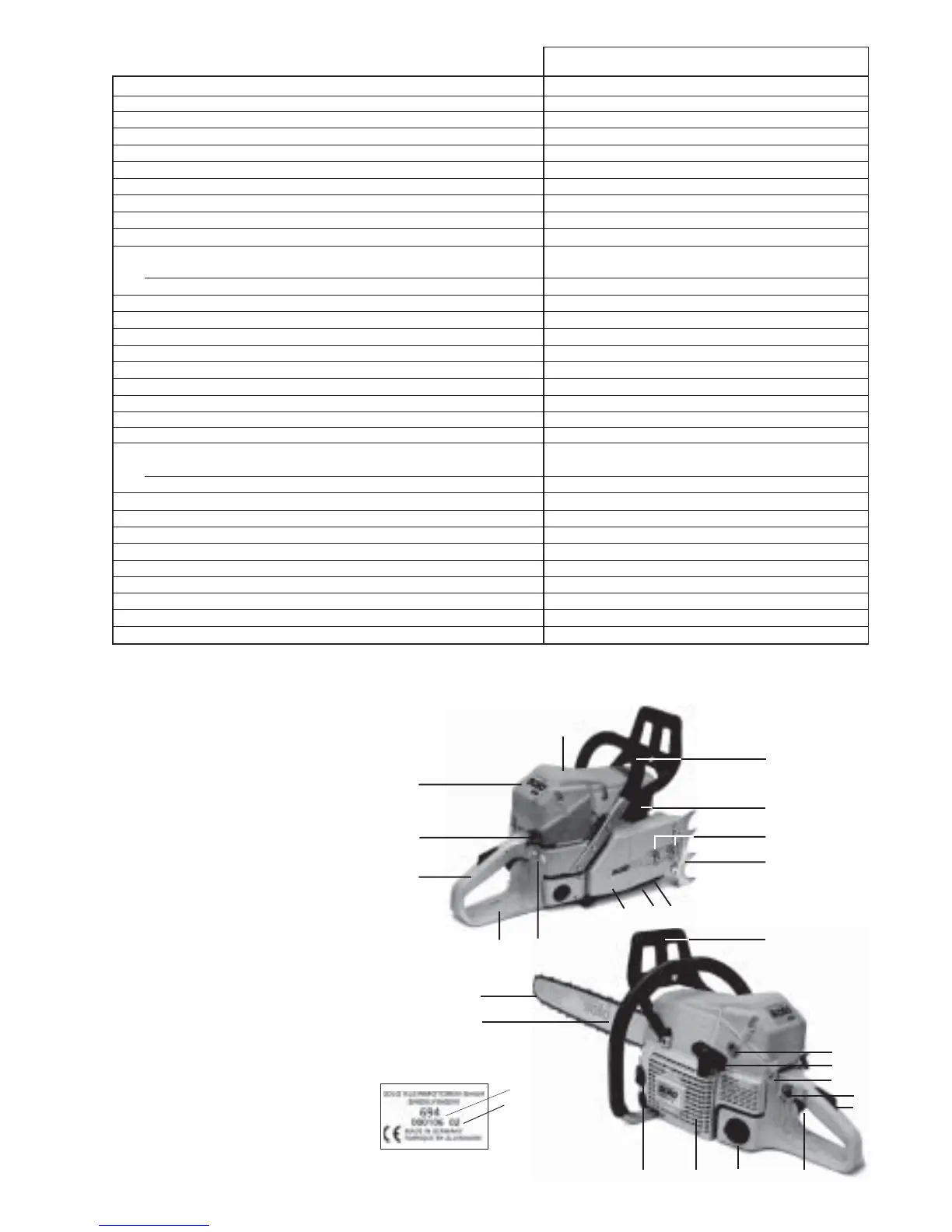

Datos técnicos
1
2
3
4
5
6
7
8
13 12
11
10 9
16
18
17
19
20
21
222324
25
15
14
Denominación de los componentes
1 Mango
2 Choke
3 Tapa para filtro de aire/bujía
4 Botón para aplicación en invierno
5 Mango tubular
6 Silencioso
7 Tuercas de sujeción
8 Regleta dentada
9 Palanca de retención
10 Tornillo de ajuste de la bomba de aceite (lado inferior)
11 Protector del piñon
12 Placa de características
13 Protector de mano
14 Riel de sierra
15 Cadena de sierra
16 Protector de mano
17 Tirador de arranque
18
Tornillos de ajuste "H-T-L" del carburador
19 Interruptor arranque-parada
20 Botón de retención para gas medio
21 Pulsador de bloqueo (de seguridad)
22 Acelerador
23 Tapón del depósito de combustible
24 Cárter del ventilador con dispositivo de arranque
25 Tapón del depósito de aceite
Placa de características (12)
¡Indicar al pedir piezas de repuesto!
Número de serie
Año de fabricatión
