Kettenrad auswechseln
ACHTUNG: Unbedingt
Schutzhandschuhe tragen!

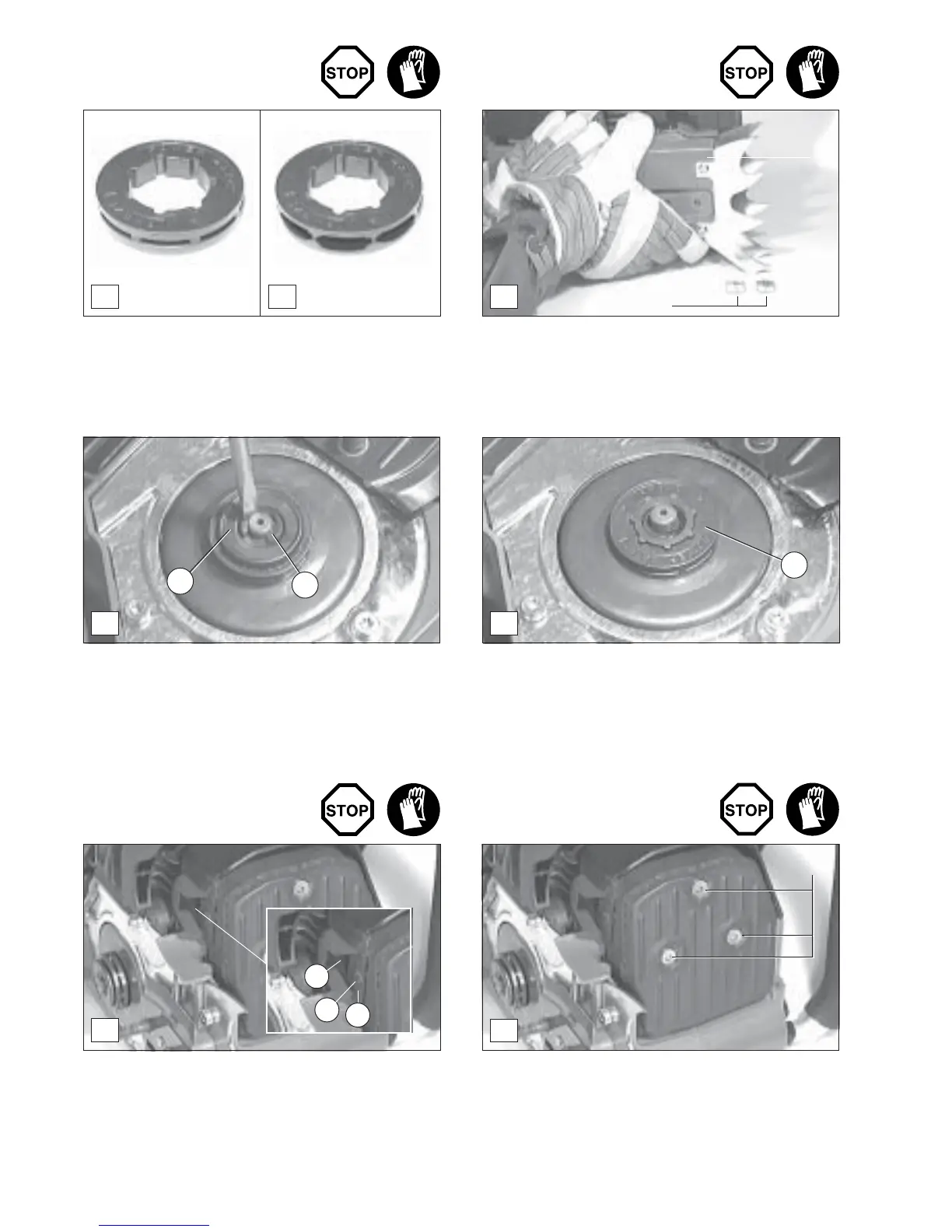

Vor dem Auflegen einer neuen Sägekette muss der Zustand
des Kettenrades überprüft werden (A).
Eingelaufene Kettenräder (mehr als 0,2 mm) (B) führen zu
Beschädigungen an einer neuen Sägekette und müssen
unbedingt erneuert werden.
- Befestigungsmuttern (C/1) abschrauben.
- Kettenradschutz (C/2) abziehen.
-Das Kettenrad (E/5) von der Kupplungstrommel neh-
men.
-Das neue leicht eingefettete Kettenrad aufsetzen und
die Teile in umgekehrter Reihenfolge wieder zusam-
menbauen.
-Mit Kombischlüssel die Sicherungsscheibe (D/3) entfer-
nen.
ACHTUNG:
Die Sicherungsscheibe kann beim Entfernen wegspringen.
- Die darunter liegende Anlaufscheibe (D/4) abnehmen.
A
B
C
2
1
Kettenrad prüfen
D
E
4
5
3
F
8
6
7
Das Funkenschutzsieb ist regelmäßig zu reinigen und auf
Beschädigungen zu kontrollieren.
- Schraube (F/6) herausdrehen, Austrittblende (F/7) und
Funkenschutzsieb (F/8) abnehmen.
Achtung: Zum Reinigen des Siebs keine scharfen oder
spitzen Gegenstände benutzen. Das Funkenschutzsieb kann
beschädigt oder verformt werden.
Funkenschutzsieb
reinigen/auswechseln
Schalldämpferschrauben
kontrollieren
-Die drei Befestigungsschrauben (G/9) sind regelmäßig
auf festen Sitz zu überprüfen.
G
9
