Remplacement de l’amortisseur de vibrations
ATTENTION:
Porter impérativement de gants de protection.
Tous les cinq amortisseurs doivent être remplacés en
même temps!

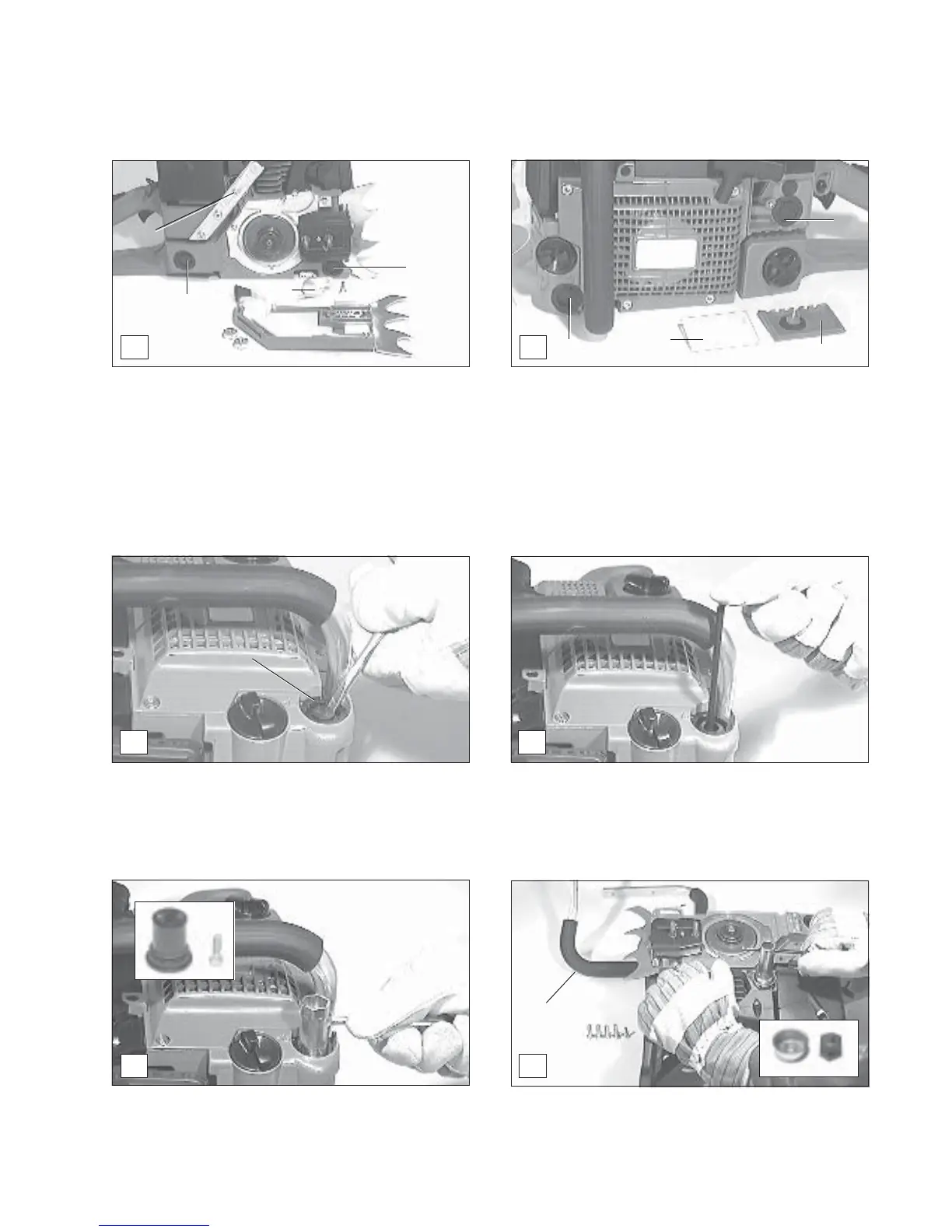

- L’amortisseur (F/3) se trouve en-dessous du capuchon
obturateur du réservoir à huile.
- L’amortisseur (F/4) se trouve sous le préfiltre. Pour y
accéder, démonter le couvercle (a) et le préfiltre (b).
E
3
F
- Retirer avec le tournevis coudé la vis se trouvant à
l’intérieur.
Remplacement des amortisseurs 1 - 4
4
G
H
2
1
5
a
b
a
4
- L’amortisseur (E/1) se trouve à côté de la plaque
signalétique.
- L’amortisseur (E/2) se trouve en-dessous du support du
guide. Pour ce faire, dévisser le arrête de chaîne (a).
- L’amortisseur (E/5) se trouve sous le bras de fixation de
la poignée-étrier.
- Placer la tronçonneuse sur le côté et enlever avec
précaution à l’aide de la clé combinée le capuchon de
protection (G/4).
- Démonter l’amortisseur avec précaution à l’aide de la
clé combinée.
- Le montage du nouvel amortisseur s’effectue dans l’ordre
inverse.
-Démonter la poignée-étrier (a) (5 vis).
-Démonter avec précaution l’amortisseur avec la clé à
pipe (accessoire, non compris dans la livraison).
- Le montage du nouvel amortisseur s’effectue dans l’ordre
inverse.
Remplacement de l’amortisseur 5
J
a
I
