Solo 694 - Nettoyer Le Guide de la Chaîne; Nettoyer la Bande du Frein de Chaîne

41
1/5
HFG

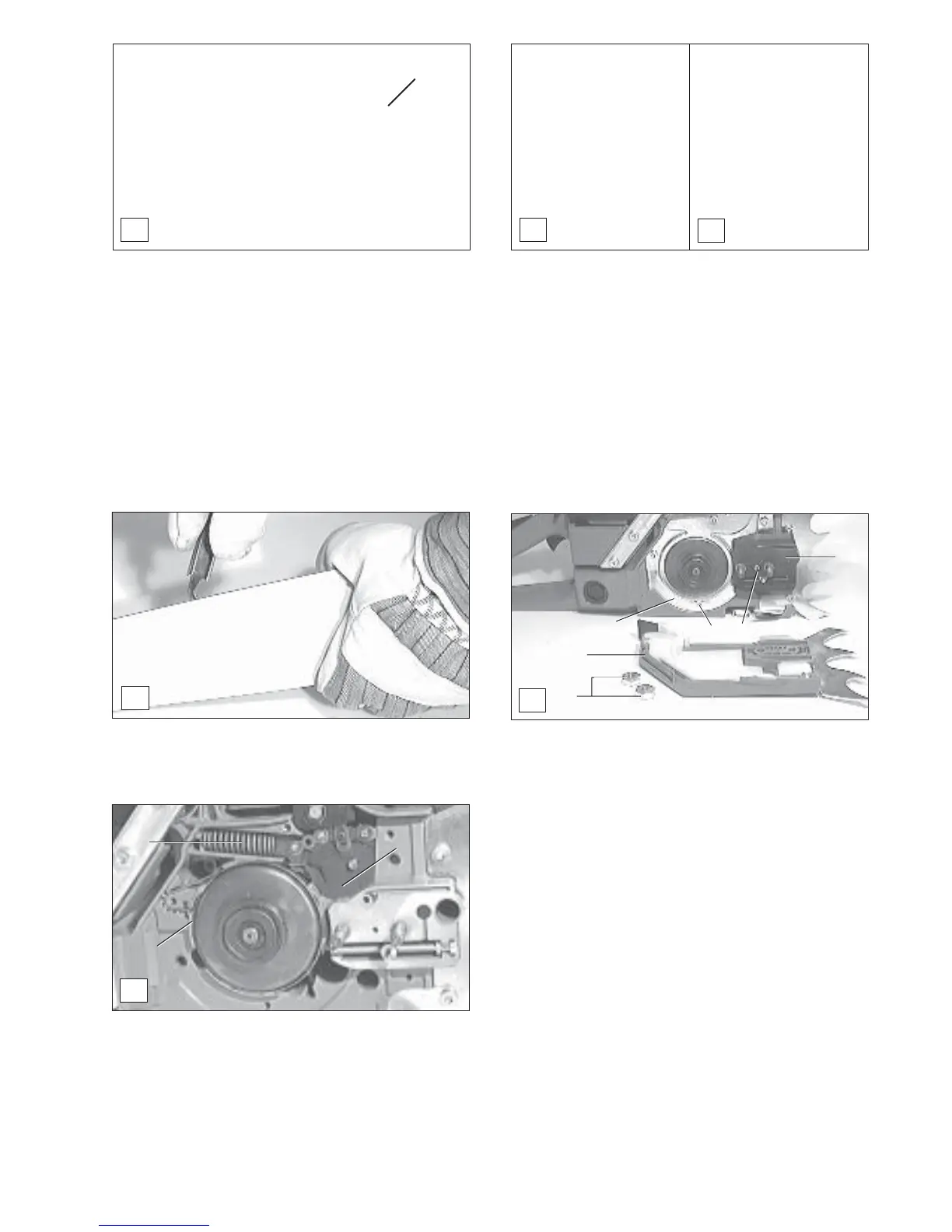

Nettoyer le guide de la chaîne
ATTENTION!
Porter impérativement des gants
de protection.
- Un porte lime facilite le guidage de la lime, il porte des
repères pour l’angle d’affûtage correct de 25° (type 3/
8") et 35° (type .404") et il limite la profondeur de
pénétration (4/5 du diamètre de la lime). Numéro de
commande, voir accessoires.
- Lors du limage, les repères doivent se trouver parallèles
à la chaîne.
-A la suite du nouvel affûtage, vérifier la hauteur du
limiteur de profondeur avec la jauge de mesure pour
chaîne. Numéro de commande, voir accessoires.
- Enlever avec la lime plate spéciale (G) tout dépassement,
même le moindre.
- Arrondir à nouveau le limiteur de profondeur à l’avant
(H).
Les portées des guides de la chaîne doivent être vérifiées
régulièrement pour voir si elles ne sont endommagées, puis
nettoyées.
J
2
4
6
53
1
REMARQUE:
Le frein de chaîne est un dispositif de sécurité très
important et il est soumis comme chaque pièce à une
certaine usure.
Une vérification et une maintenance régulières
servent à vous assurer votre propre protection. Ces
opérations devront être exécutées par un atelier
spécialisé de SOLO.
K
9
8
7
- Dévisser les écrous de fixation (J/1).
- Retirer la protection de la roue à chaîne (J/2).
- Libérer la vis (J/3) et enlever la tôle de guidage (J/4).
- Libérer les quatre vis (J/5) et retirer avec précaution la
tole de couverture (J/6).
REMARQUE: Veiller à ce que le ressort de pression
(K/8) ne saute de son logement. Bloquer pendant
les travaux de nettoyage le ressort de pression
pour empécher de sauter en dehors.
I
Nettoyer la bande du frein de chaîne
ATTENTION: Bloquer imérativement
la frein de la chaîne et porter des gants
de protection! Ne pas actionner le frein
de la chaîne pendant le nettoyage!
- Nettoyer l’intérieur, particulièrement la zone de la bande
de freinage (K/7) avec un pinceau.
REMARQUE: Ne pas nettoyer le mécanisme de freinage,
particulièrement le ressort (K/8), car elle peut sauter du
logement du guidage.
REMARQUE: Ne pas enlever la mousse (K/9).
- Remonter les tôles de protection et de guidage.
- Après avoir effectué le montage, il faut effectuer un
contrôle du fonctionnement du frein de la chaîne (voir
page 54).
25° pour type 3/8"
35° pour type .404"
