Instalación y conexión del TV de proyección (continuación)

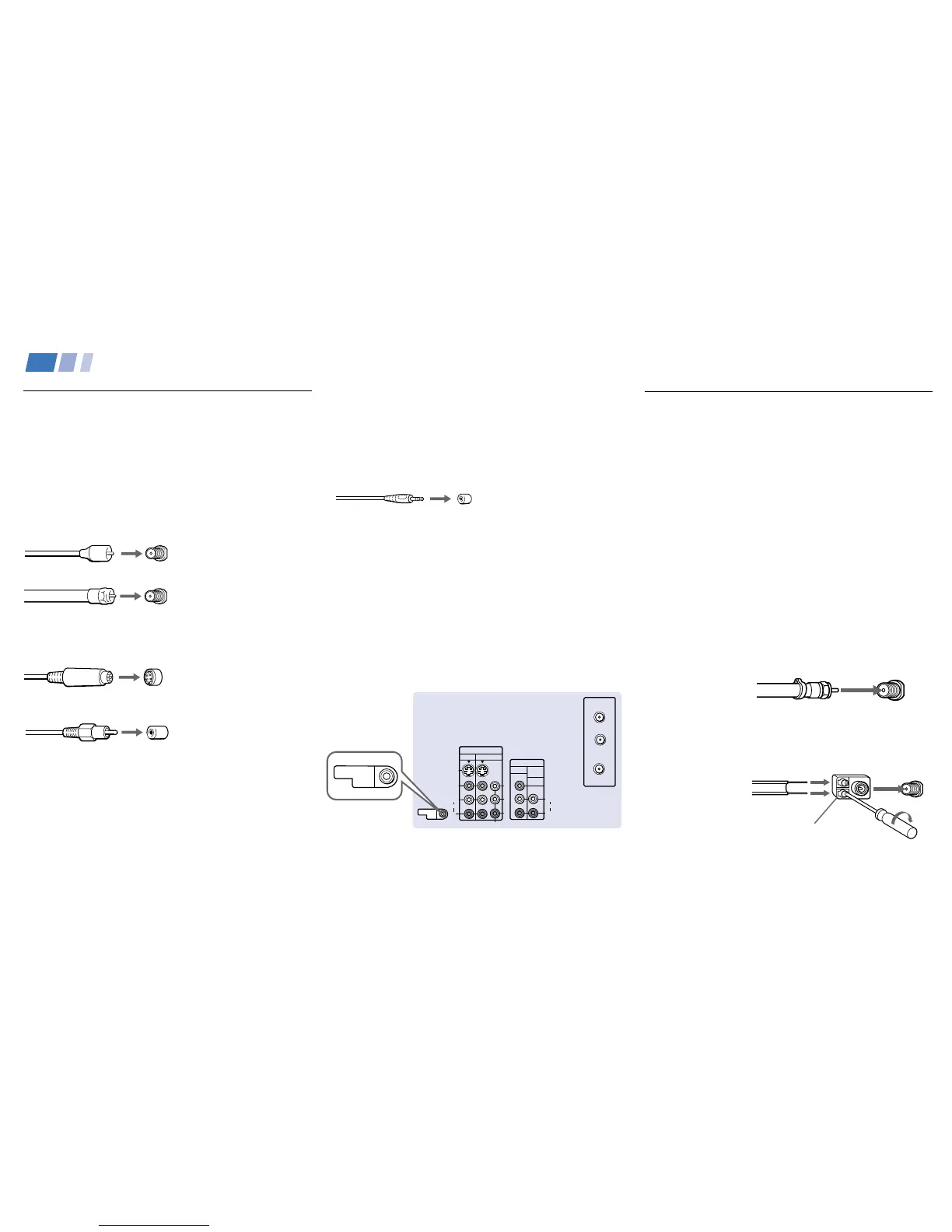

Tipos de conectores
Es posible que durante la instalación tenga
que utilizar algunos de los siguientes tipos
de conectores.
Cable coaxial
Cable de TV estándar y cable de antena
Cable de S Video
Cable de video de alta calidad para realzar la
calidad de la imagen
Cable de Audio/Video
Video - Amarillo
Audio (izquierdo) - Blanco
Audio (derecho) - Rojo
Ciertos reproductores DVD están equipados
con los siguientes conectores de video
Y - Verde
P
B (CB, Cb o B–Y) - Azul
P
R (CR, Cr o R–Y) - Rojo
Cable CONTROL S
Cable Sony para realizar la conexión
CONTROL S. Esta función es exclusiva de los
productos Sony, y permite un mayor control
de todos los equipos Sony.
Acerca de la toma CONTROL S OUT
Para controlar otro equipo Sony con el
control remoto del TV de proyección, conecte
la toma CONTROL S IN del equipo a la toma
CONTROL S OUT del TV con el cable
CONTROL S.
Conexiones
Conexión directa a cable o a antena
La conexión que escoja dependerá del tipo de
cable con que cuente su casa. Las casas más
nuevas están equipadas con cable coaxial
(vea
A), mientras que es probable que casas
más viejas cuenten con cable bifilar de 300-
ohmios (vea
B). Algunas casas tienen los dos
tipos (vea
C).
Utilice un cable coaxial de 75 ohmios para
obtener una calidad de imagen mejorada
(vea
A).
A
• Sólo VHF
o
• VHF/UHF
o
• cable
B
• Sólo VHF
o
• Sólo UHF
o
• VHF/UHF
Conector de antena
(Parte posterior
del TV de
proyeccin)
VHF/UHF
Cable bifilar de
300 ohmios
Cable coaxial
de 75 ohmios
Presiónelo para
conectarlo.
(Parte posterior
del TV de
proyeccin)
VHF/UHF
(Parte posterior del TV de proyeccin)
Tipo enchufe
Tipo rosca
Presiónelo para
conectarlo.
Se enrosca en el
conector.
Alinee las guías y
coloque a presión.
Presiónelo para
conectarlo.
S VIDEO
CONTROL S
OUT
VIDEO
AUDIO
L
R
VIDEO
VHF/UHF
AUX
(MONO)
IN
VIDEO 1 VIDEO 3
OUT
MONITOR AUDIO
(VAR/FIX)
TO
CONVERTER
Y
P
B
PR
R
L
(MONO)
AUDIO
COMPONENT
CONTROL S
OUT
To Next Page
