Instalación y conexión del TV de proyección (continuación)
S VIDEO
CONTROL S
OUT
VIDEO
AUDIO
L
R
VIDEO
(MONO)
IN
VIDEO 1 VIDEO 3
OUT
MONITOR AUDIO
(VAR/FIX)
Y
P
B
PR
R
L
(MONO)
AUDIO
COMPONENT
HRD

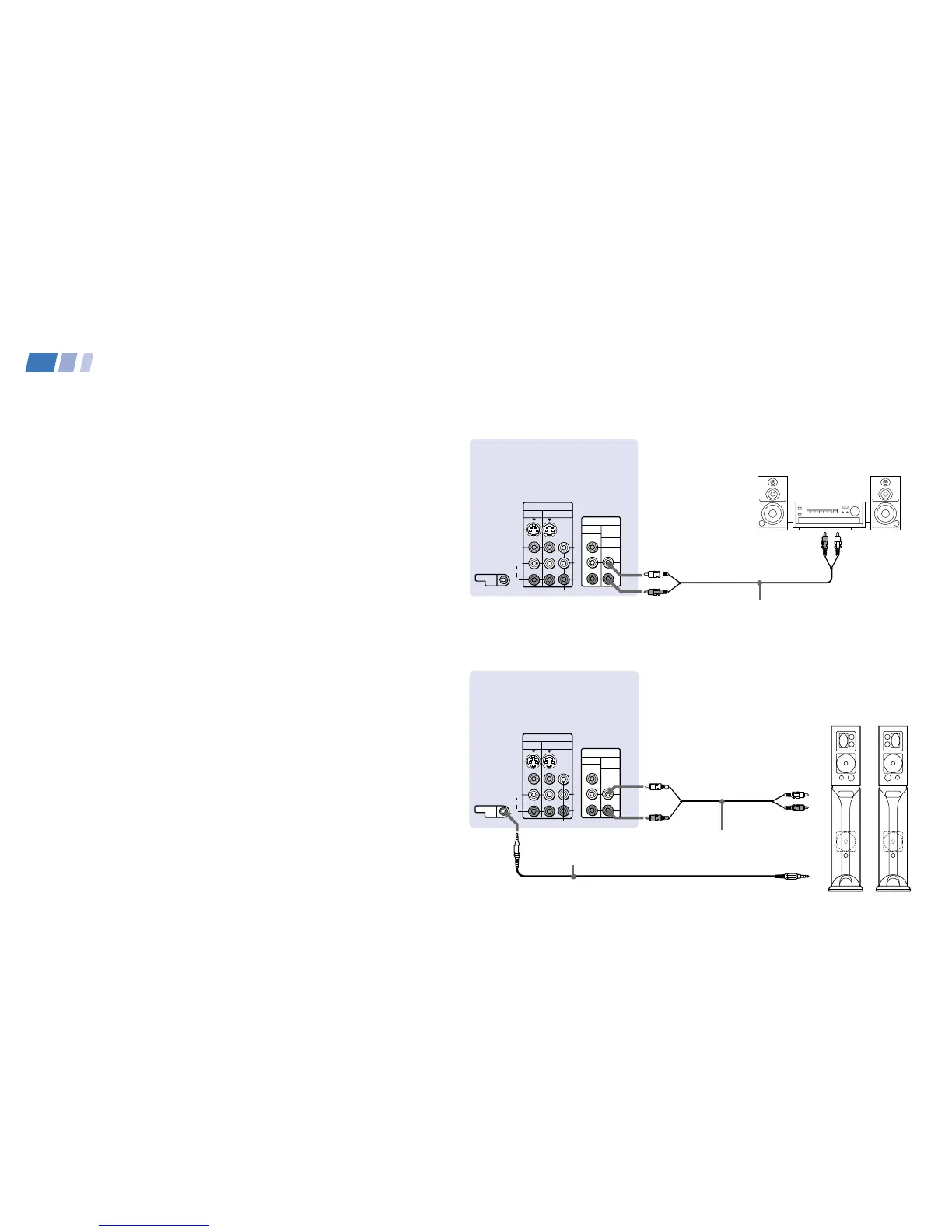

Conexión de sistema de sonido (Ilustración
superior)
Para obtener un sonido más dinámico, conecte un sistema
de audio al TV de proyección.
1 Con un cable de AUDIO, conecte AUDIO (VAR/FIX)
OUT del TV de proyección a la entrada de línea que no
se utilice (p.ej., Tape-2, AUX1, etc.) del sistema estéreo.
2 Ajuste el sistema estéreo en la entrada de línea elegida y
utilice el menú de Audio para ajustar la salida de audio
y desactivar las bocinas del TV. (Consulte “Salida de
audio” y “Bocinas” en la página 26.)
Nota:
• Es posible ajustar VOLUMEN, “Graves”, “Agudos”,
“Balance”, “MTS/SAP” y “Efecto” con el control remoto
suministrado. Las opciones de control, excepto
VOLUMEN, pueden ajustarse solamente cuando “Salida de
audio” está ajustado en “Variable” en el menú de Audio.
(Consulte “Salida de audio” en la página 26.)
Conexión de sistema de bocinas de la serie
SAVA de Sony (Ilustración inferior)
Utilice esta conexión para controlar el sistema de sonido
envolvente Dolby Pro Logic de las bocinas y el modo
superwoofer con el control remoto. (Consulte “Control
SAVA SP” en la página 26.)
1 Conecte el cable de AUDIO suministrado con la bocina
a AUDIO (VAR/FIX) OUT del TV de proyección.
2 Con el cable de CONTROL S, conecte CONTROL S IN
de la bocina a CONTROL S OUT del TV de proyección.
(Parte posterior del TV de proyeccin)
RK-74A
(no incluido)
Entradas de
lnea
AUDIO-L
(blanco)
Amplificador estereofnico
AUDIO-R
(rojo)
Desconecte todas las fuentes de alimentación antes de realizar conexión alguna.
S VIDEO
CONTROL S
OUT
VIDEO
AUDIO
L
R
VIDEO
(MONO)
IN
VIDEO 1 VIDEO 3
OUT
MONITOR AUDIO
(VAR/FIX)
Y
P
B
P
R
R
L
(MONO)
AUDIO
COMPONENT
(Parte posterior del TV de proyeccin)
AUDIO-L
(blanco)
AUDIO-R (rojo)
CONTROL S IN
RK-G34, etc. (no incluido)
1 IN L
1 IN R
2
Sistema de bocinas
de la serie SAVA
1
CONTROL S
OUT
Cable de audio
suministrado con
las bocinas
