Instalación y conexión del TV de proyección (continuación)
S VIDEO
VIDEO
AUDIO
L
R
VIDEO
VHF/UHF
AUX
(MONO)
IN
VIDEO 1 VIDEO 3
OUT
MONITOR AUDIO
(VAR/FIX)
TO
CONVERTER
Y
P
B
P
R
R
L
(MONO)
AUDIO
COMPONENT
AUDIO R AUDIO L VIDEO
LINE
OUT
OUT
IN
AUDIO R AUDIO L VIDEO
LINE
IN
OUT
IN
Indica el sentido
de la seal
Conexión de dos videocaseteras
para edición de cintas
Mediante la conexión de una segunda
videocasetera a MONITOR OUT, podrá
grabar en ésta un programa que esté
reproduciendo la videocasetera principal o
realizar ediciones y copias de cintas.

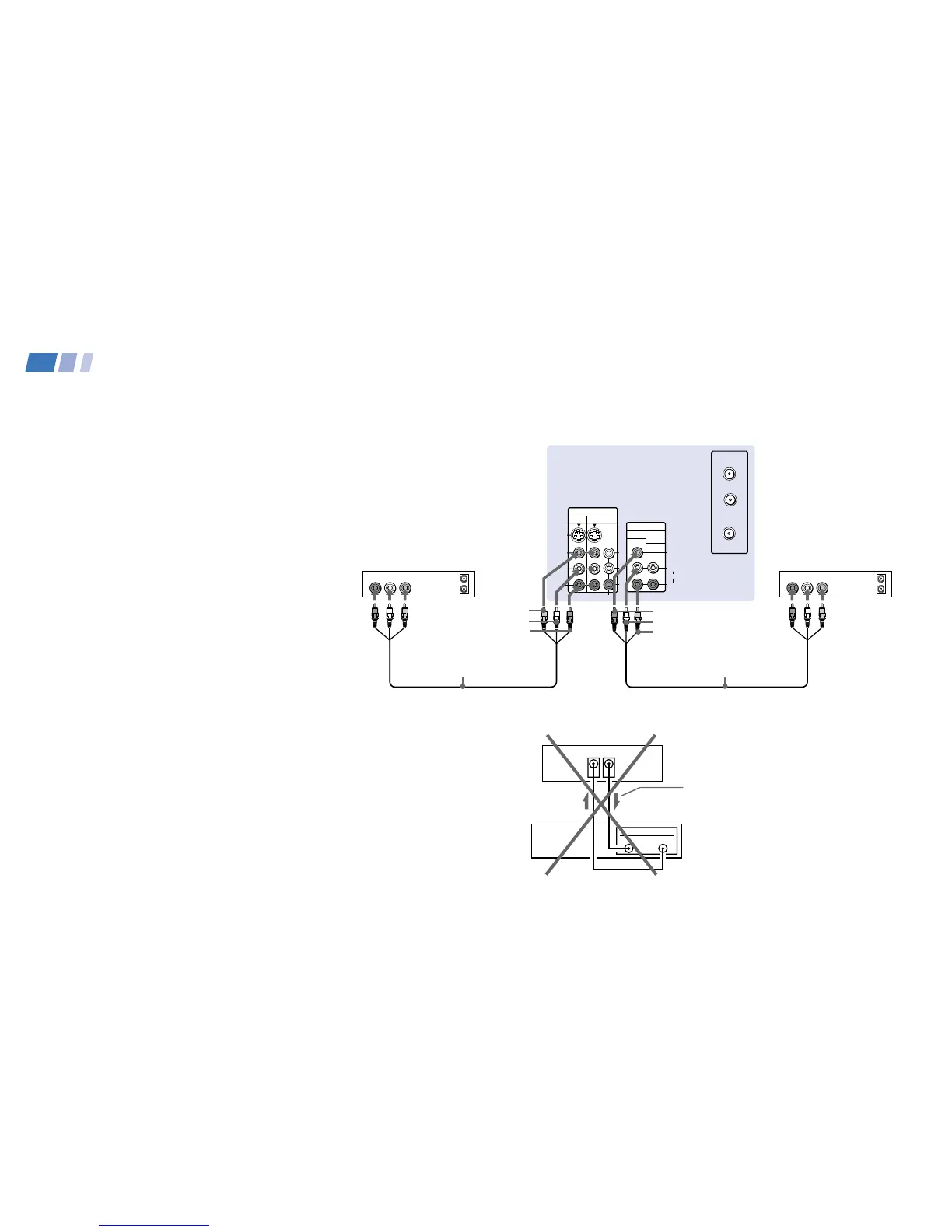

1 Conecte la videocasetera que vaya a
utilizar para reproducir siguiendo las
instrucciones de conexión de la página 10
de este manual.
2 Con un cable de AUDIO/VIDEO, conecte
AUDIO y VIDEO IN de la videocasetera
de grabación a AUDIO y VIDEO OUT de
MONITOR OUT del TV de proyección.
Notas:
• No modifique la señal de entrada mientras
realice trabajos de edición a través de
MONITOR OUT.
• Al conectar una sola videocasetera al TV de
proyección, si la línea de salida LINE OUT
de la videocasetera se encuentra conectada
a la línea de entrada VIDEO IN del TV de
proyección, no conecte las salidas
MONITOR OUT del TV de proyección a la
línea de entrada LINE INPUT de la
videocasetera (véase dibujo a la derecha), ya
que esto provocaría interferencia y otros
problemas de visualización.
VIDEO
AUDIO-L
AUDIO-R
1
2
VMC-810S/820S
(no incluido)
Videocasetera
(para reproduccin)
VMC-810S/820S
(no incluido)
LINE
OUT
IN
MONITOR
OUT
VIDEO IN
Videocasetera
AUDIO-L
VIDEO
AUDIO-R
Desconecte todas las fuentes de alimentación antes de realizar conexión alguna.
(Parte posterior del TV de proyeccin)
(Parte posterior del TV de proyeccin)
Videocasetera
(para grabacin)
