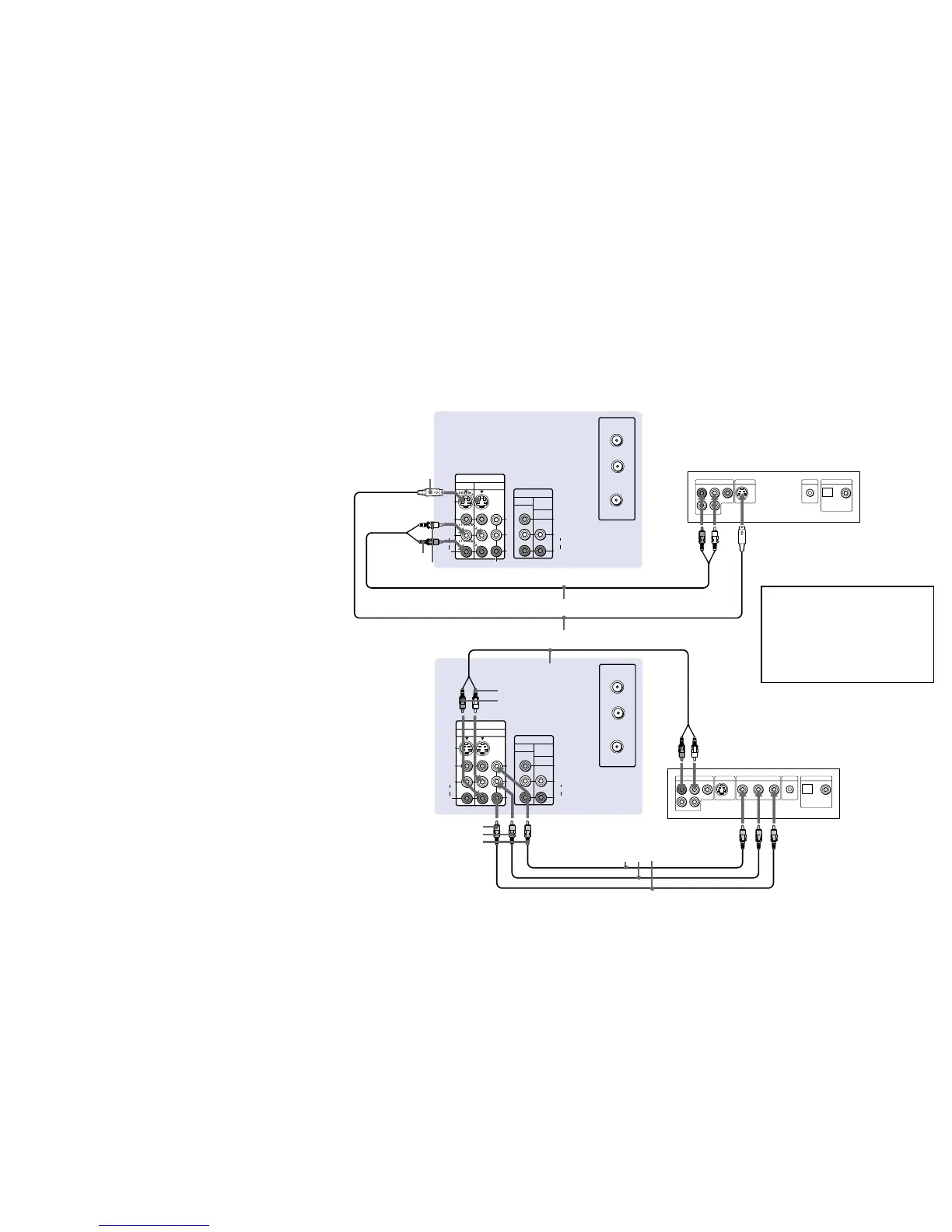

Conexión de reproductor DVD
(Ilustración superior)
Con cables de AUDIO y S VIDEO, conecte
AUDIO y S VIDEO IN del TV de proyección a
AUDIO y S VIDEO OUT del reproductor DVD
(blanco-AUDIO izquierdo, rojo-AUDIO derecho).
Conexión de reproductor DVD con
conectores de salida de video
de
componente (Ilustración inferior)
1 Con un cable de AUDIO, conecte AUDIO de
LINE OUT del reproductor DVD a AUDIO
de VIDEO 3 IN del TV de proyección
(blanco-AUDIO izquierdo, rojo-AUDIO
derecho).
2 Con tres cables amarillos de VIDEO, conecte
Y, P
B y PR de COMPONENT VIDEO OUT del
reproductor DVD a Y, P
B y PR de VIDEO 3 IN
del TV de proyección.
Notas:
• Es posible que se produzca ruido en la imagen
debido a que las imágenes de alta calidad de los
discos DVD contienen mucha información. En
este caso, ajuste “Reducción de ruido” en el
menú de Video (consulte “Reducción de ruido”
en la página 24).
•
Ciertos terminales de reproductores DVD
pueden tener nombres diferentes. En este caso,
realice la conexión de la siguiente forma:
Conecte Y (verde) a Y.
Conecte P
B (azul) a CB, Cb o B-Y.
Conecte P
R (rojo) a CR, Cr o R-Y.
AUDIO-L
DVD
YC-15V/30V (no incluido)
Salidas de audio y
S video
AUDIO-R
S VIDEO
RK-74A (no incluido)
VMC-10HG (no incluido)
RK-74A (no incluido)
AUDIO-R
AUDIO-L
DVD
(Parte
posterior del
TV de
proyeccin)
Conecte el reproductor DVD
directamente al TV de
proyección.
Si conecta el reproductor DVD
mediante otro equipo de
video, se producirá ruido en la
imagen.
Y
P
B
PR
Desconecte todas las fuentes de alimentación antes de realizar conexión alguna.
(Parte posterior del TV de proyeccin)
