4.4.3. Joystick VCS0 Antrieb
Hinweis
Beachten Sie die Blickrichtung bei folgenden Grien: G1, G13, UGN, UGA.
Hinweis
Fehlt die Angabe der Ausführung, wird Anordnung U geliefert.

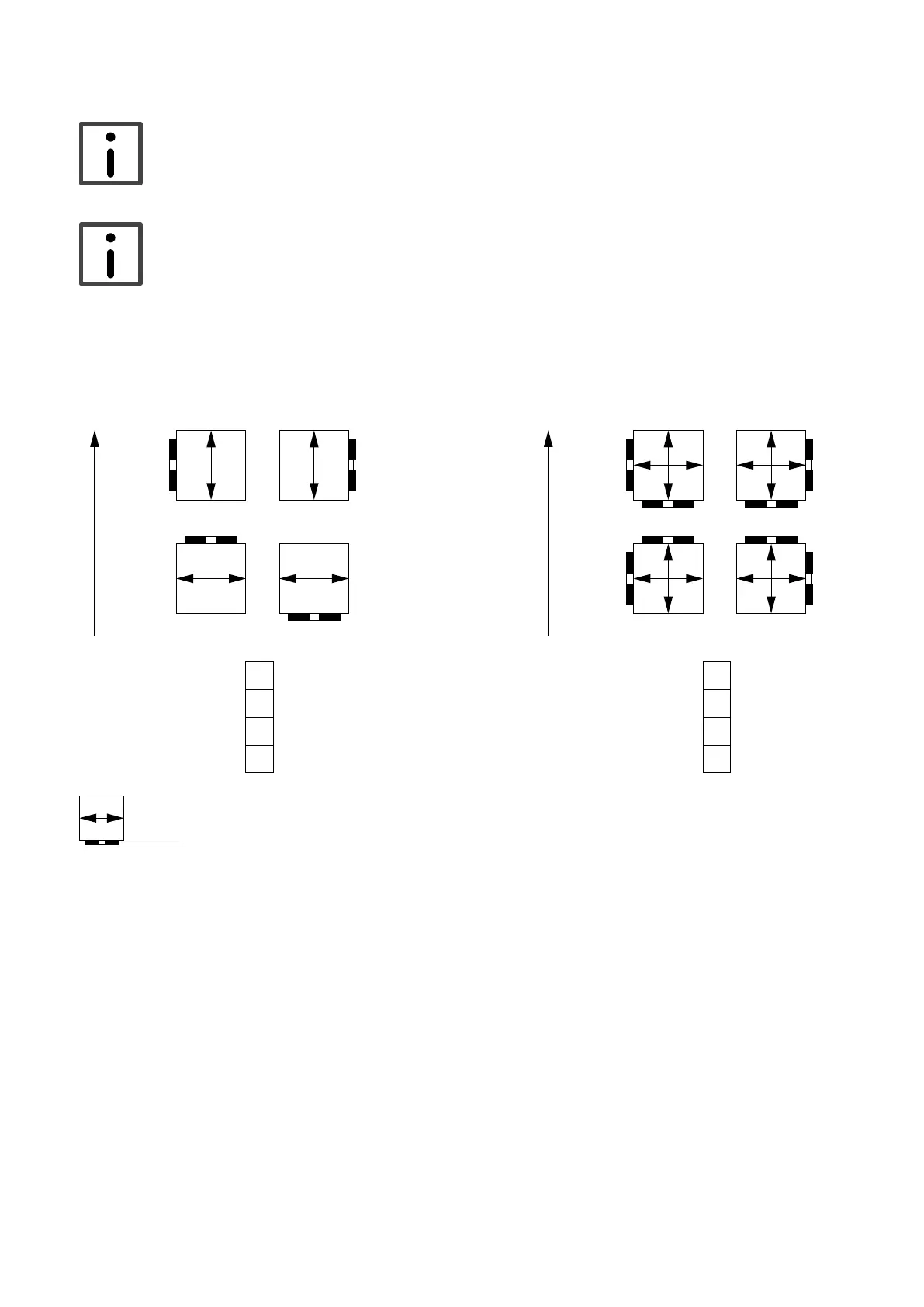

Abbildung 3.
X
UN
Y
- AK VVCS0 -
Blickrichtung
Viewing direction
Y
X
U
N
Blickrichtung
Viewing direction
X
UN
Y
- AK EVCS0 -
Y
U
X
N
Antrieb/Drive E
Anordnung/Layout: N U Y X
Anbaurichtung Potentiometer/Geber
Mounting direction potentiometer/encoder
Antrieb/Drive V
Anordnung/Layout: N U Y X
Joystick VCS0 … – Antrieb
