Spohn + Burkhardt
5.1.3. Joystick VCS0… mit Gummistulpe S3
Hinweis
Die Stärke der Schalttafel darf maximal 5mm betragen.

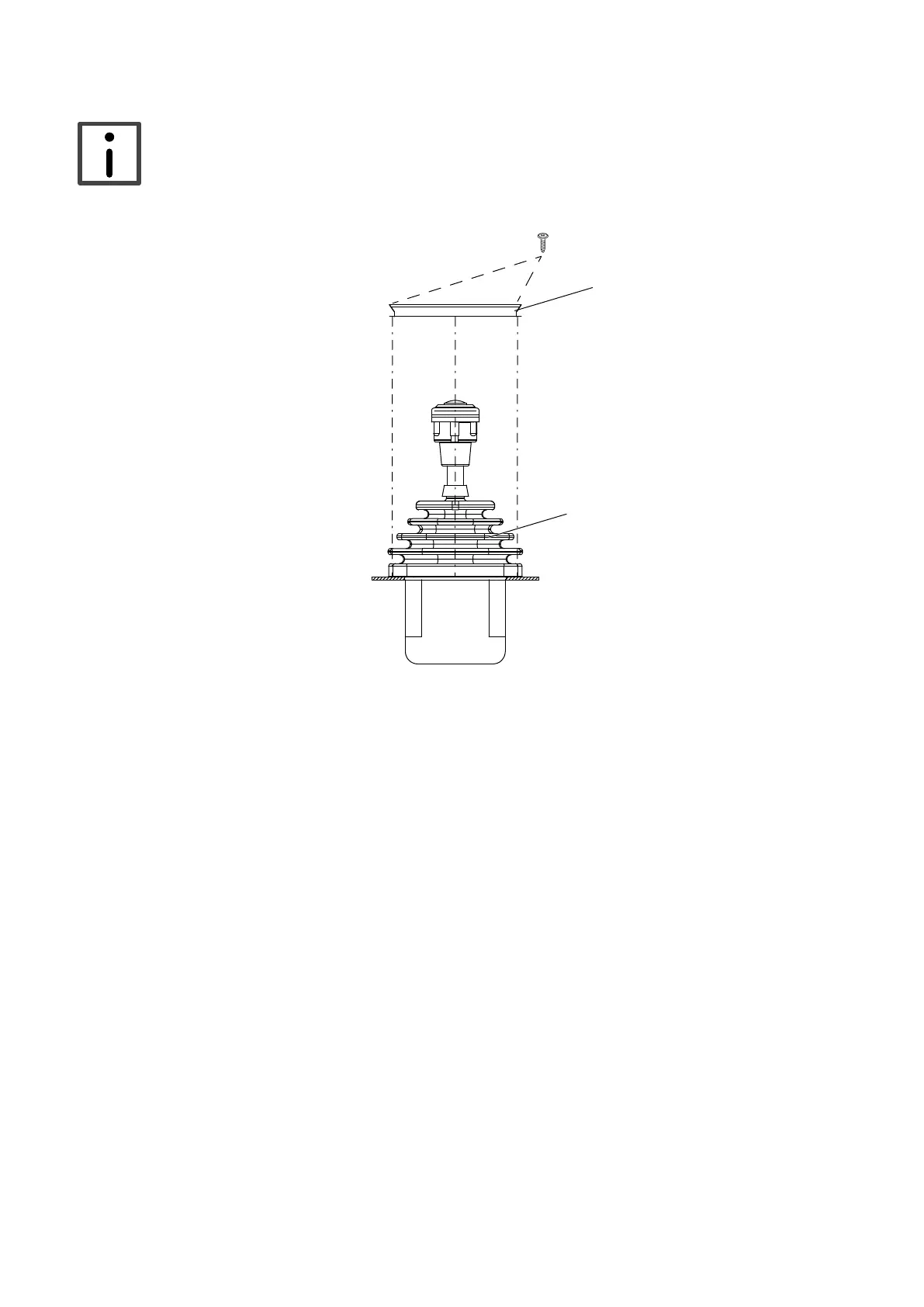

Abbildung 9.
3
22
Joystick VCS0 mit Gummistulpe S3 –Montage
Vorarbeiten
1. Schalten Sie die Anlage spannungsfrei.
2. Bereiten Sie ggf. den Einbauraum vor, siehe Abbildung 7 „Joystick VCS0 …: Maße Einbauönungen
(Maße in mm)“, Seite 15.
3. Ziehen Sie die Gummistulpe (3) vorsichtig vom Stulpenhalter (22).
4. Lösen Sie die 4 Schrauben M4x14 vom Stulpenhalter (22).
5. Drücken Sie die Gummistulpe (3) zusammen und ziehen Sie den Stulpenhalter (22) vorsichtig über
die Gummistulpe (3).
6. Önen Sie den Einbauraum.
Montage
1. Drücken Sie die Gummistulpe (3) zusammen und schieben Sie den Joystick VCS0 von unten durch
die Einbauönung.
2. Drücken Sie die Gummistulpe (3) zusammen und ziehen Sie den Stulpenhalter (22) über die Gum-
mistulpe (3).
3. Verschrauben Sie den Joystick VCS0 durch den Stulpenhalter (22) mit den 4 Schrauben M4x14 mit
der Einbauplatte.
4. Ziehen Sie die Gummistulpe (3) über die den Stulpenhalter (22).
