Spohn & Burkhardt VCS0 - Anhang A. Beispiele für Varianten und Verfügbare Einbauten

41
Spohn + Burkhardt
Anhang A. Beispiele für Varianten und verfügbare Einbauten
Siehe auch Abschnitt 4.1 „Typenschlüssel“, Seite 8 und Kapitel 11. „Mitgeltende Dokumente“, Seite 33
A.1. Joystick VCS0 – mit Potentiometer
Ausführung mit
• Standardgri G41 Standardgri
• Gummistulpe V041N
• Potentiometer PD550

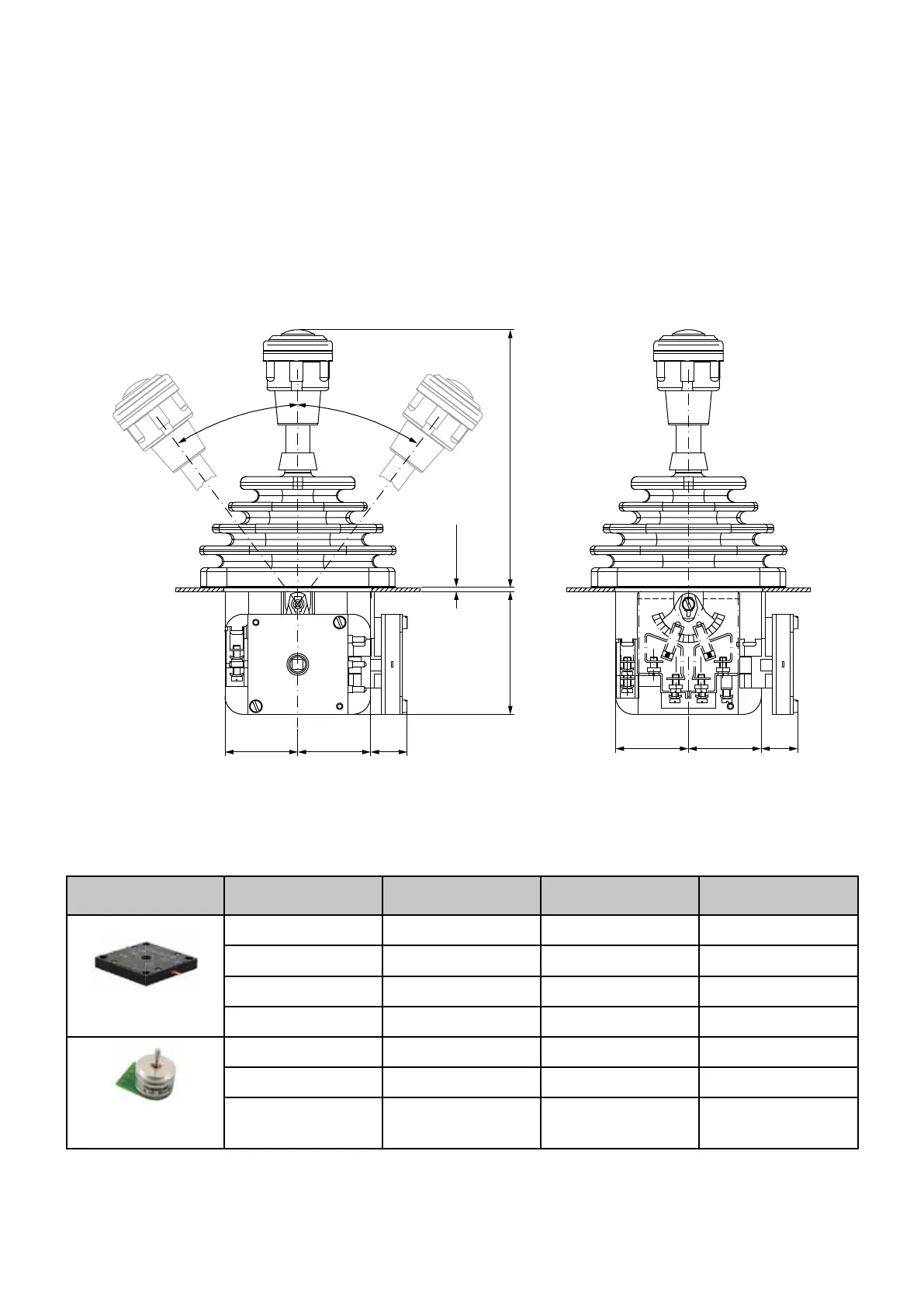

Abbildung 21.
105 140
67,5
40
max. 37°
max. 37°
40 20 40 40 20
max. 5
Joystick VCS0 Ausführung mit Potentiometer PD550 – Maßbild (Maße in mm)
A.1.1. Verfügbare Potentiometer für den Joystick VCS0
Potentiometer Typ Technologie Leistung Anschluss
PQxx drahtgewickelt 1,5W Löt-/Steckanschluss
PFxx drahtgewickelt 6W Schraubanschluss
PFÖxx drahtgewickelt 6W Schraubanschluss
DP60xx drahtgewickelt 50W Schraubanschluss
Bxx Leitplastik 0,5W Lötanschluss
BxxK Leitplastik 0,5W Schraubanschluss
BLRxx Leitplastik 0,5W MicroMatch-Ste-
cker
