Spohn + Burkhardt
4.3. Übersicht

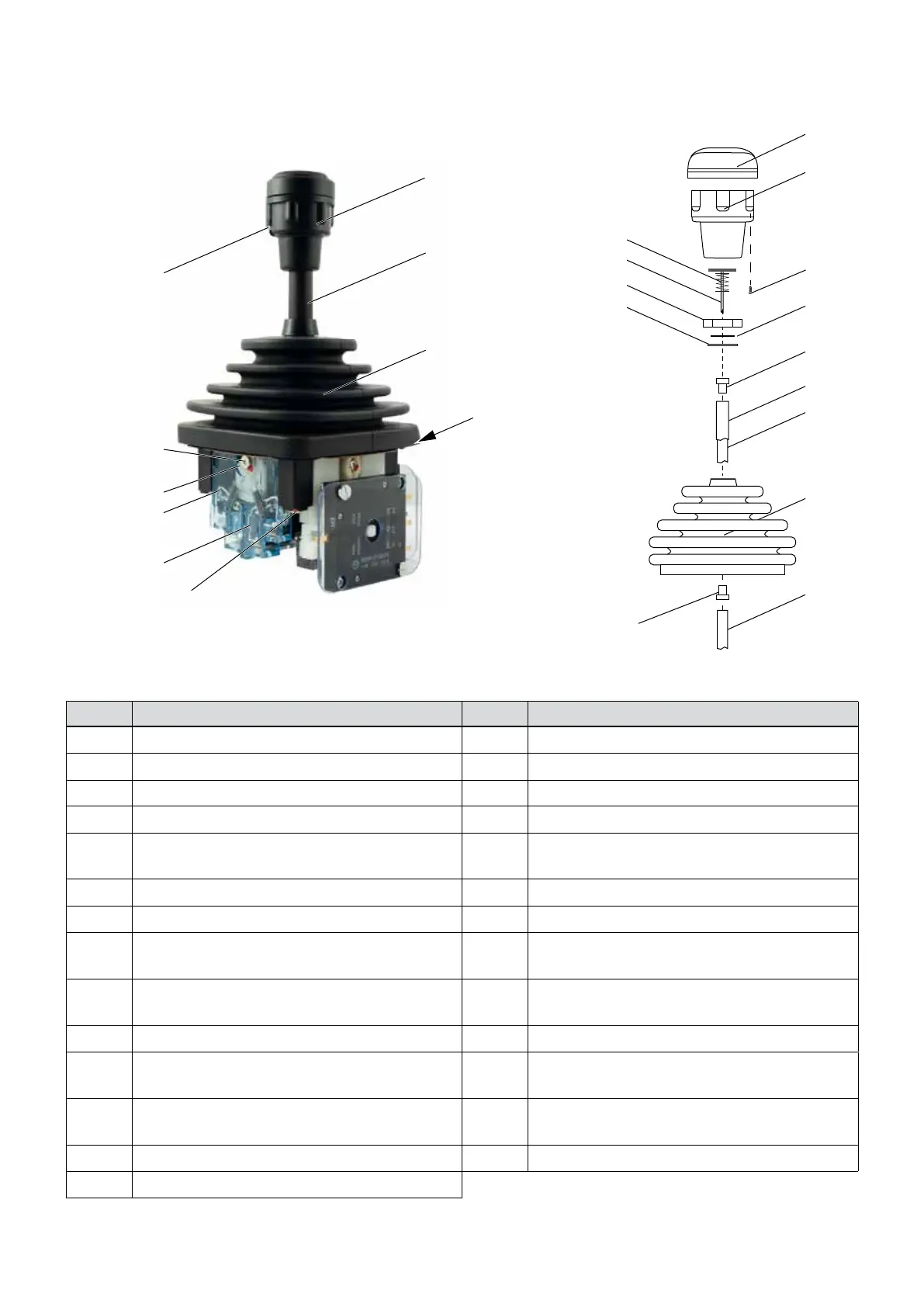

Abbildung 2.
1
11
10
10.1; 10.2
9
20
2
3
5; 22
14
16
12
2
15
13
18
2
3
17
19
11
Joystick VCS0 – Übersicht
Pos. Bezeichnung Pos. Bezeichnung
1 Gri* ; Oberteil 12 Isolierhülse
1.1 Gri* ; Unterteil 13 Buchse
2 Gristange 14 Mutter
3 Gummistulpe 15 Sicherungsscheibe
4 Frontplatte (nicht dargestellt, nur bei Vari-
anten mit Frontplatte)
16 Lochscheibe
5 Dichtung 17 Buchse
6 Rosettenhalter 18 Biegsame Welle
7 Folie (nicht dargestellt, nur bei Varianten
mit Folie)
19 Feder**
8 Rosette (nicht dargestellt, nur bei Varianten
mit Rosette)
20 Nockenscheibe
9 Antriebsblock 20.1 Schraube Nockenscheibe
10 Doppelkontaktelement 20.2 Unterlegscheibe Nockenscheibe
(nicht dargestellt)
10.1 Befestigungsschrauben Kontaktelement 21 Stulpenhalterrosette (nicht dargestellt, nur
bei Varianten mit Stulpenhalterrosette)
10.2 Klammer Kontaktelement (nicht dargestellt) 22 Stulpenhalter
11 Sicherungsschraube Gri*; Oberteil
* Standardgri G41
** bei Geräten mit Totmannfunktion
