Spohn & Burkhardt VCS0 - Joystick VCS0 S1

19
Spohn + Burkhardt
5. Stellen sie den elektrischen Anschluss her, siehe Abschnitt 5.2 „Elektrischer Anschluss“, Seite 21.
6. Schließen Sie den Einbauraum.
7. Führen Sie eine Inbetriebnahme gemäß Kapitel 6. „Inbetriebnahme“, Seite 22 durch.
5.1.4. Joystick VCS0 S1…
Hinweis
Die nachfolgende Montageanleitung gilt für den JoysticksVCS0 S1:
Siehe auch Abschnitt 4.1 „Typenschlüssel“, Seite 8. Für Montagehinweise zu weiteren Va-
rianten kontaktieren Sie die Firma
Spohn & Burkhardt GmbH & Co. KG (Kontaktdaten siehe
Impressum, Seite 2).
Hinweis
Die Stärke der Schalttafel darf maximal 2mm betragen.

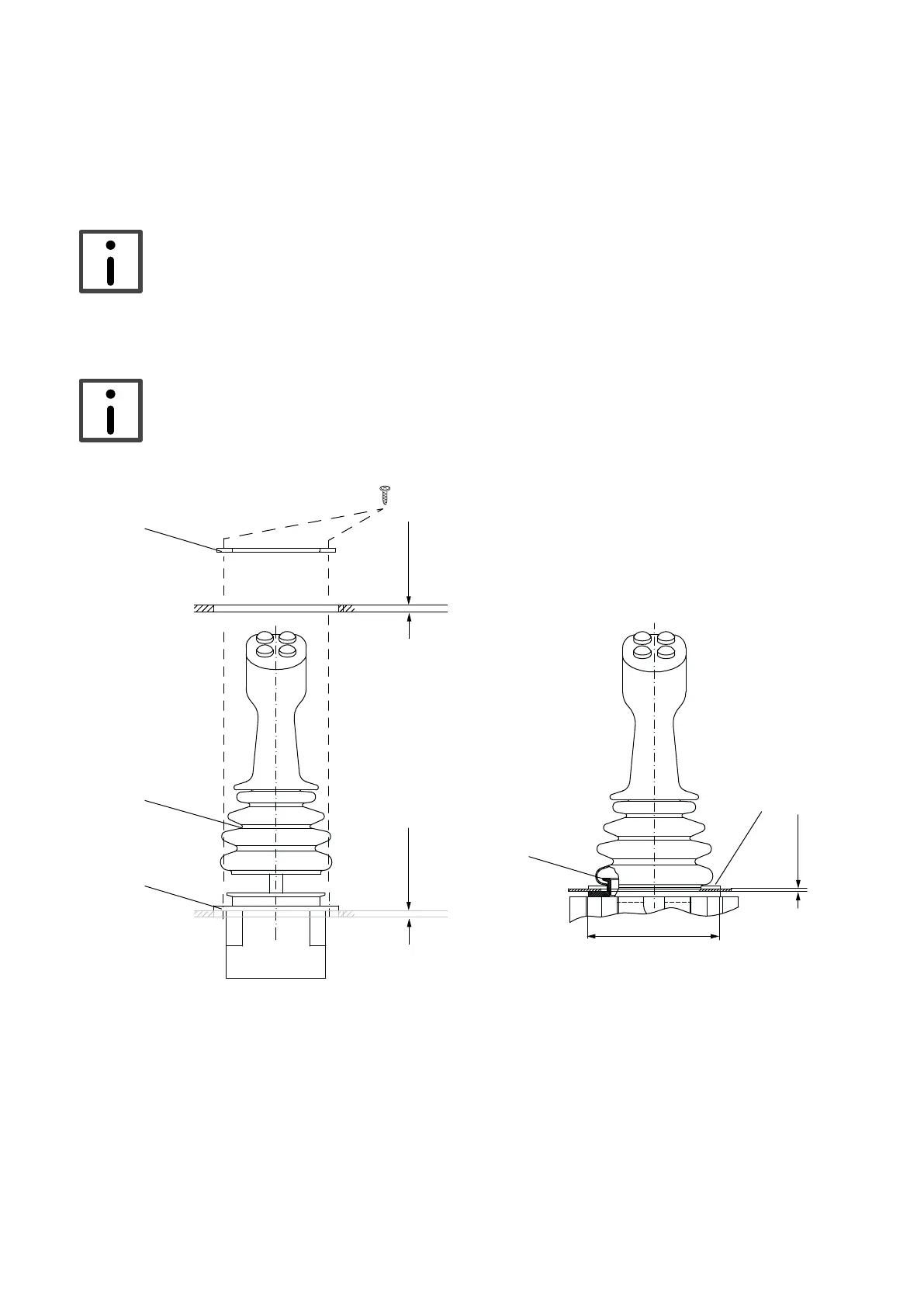

Abbildung 10.
6
3
21
21
6
max. 2max. 2
max. 2
96
Joystick VCS0 S1… –Montage
Vorarbeiten
1. Schalten Sie die Anlage spannungsfrei.
2. Bereiten Sie ggf. den Einbauraum vor, siehe Abbildung 7 „Joystick VCS0 …: Maße Einbauönungen
(Maße in mm)“, Seite 15.
3. Ziehen Sie die Gummistulpe (3) vorsichtig von der Stulpenhalterrosette (21).
4. Önen Sie den Einbauraum.
