Spohn + Burkhardt
5. Montage
Gefahr!
Alle Arbeiten am Gerät dürfen nur von Fachpersonal und unter Berücksichtigung der ein-
schlägigen Sicherheitsvorschriften durchgeführt werden. Beachten Sie grundsätzlich die
Sicherheitshinweise in Kapitel 1. „Sicherheit“, Seite 5.
5.1. Mechanische Montage
Hinweis
Die Montage erfolgt von unten durch die Einbauplatte. Bei Varianten mit großen Grien
(z.B. T-Gri) muss der Gri demontiert werden.

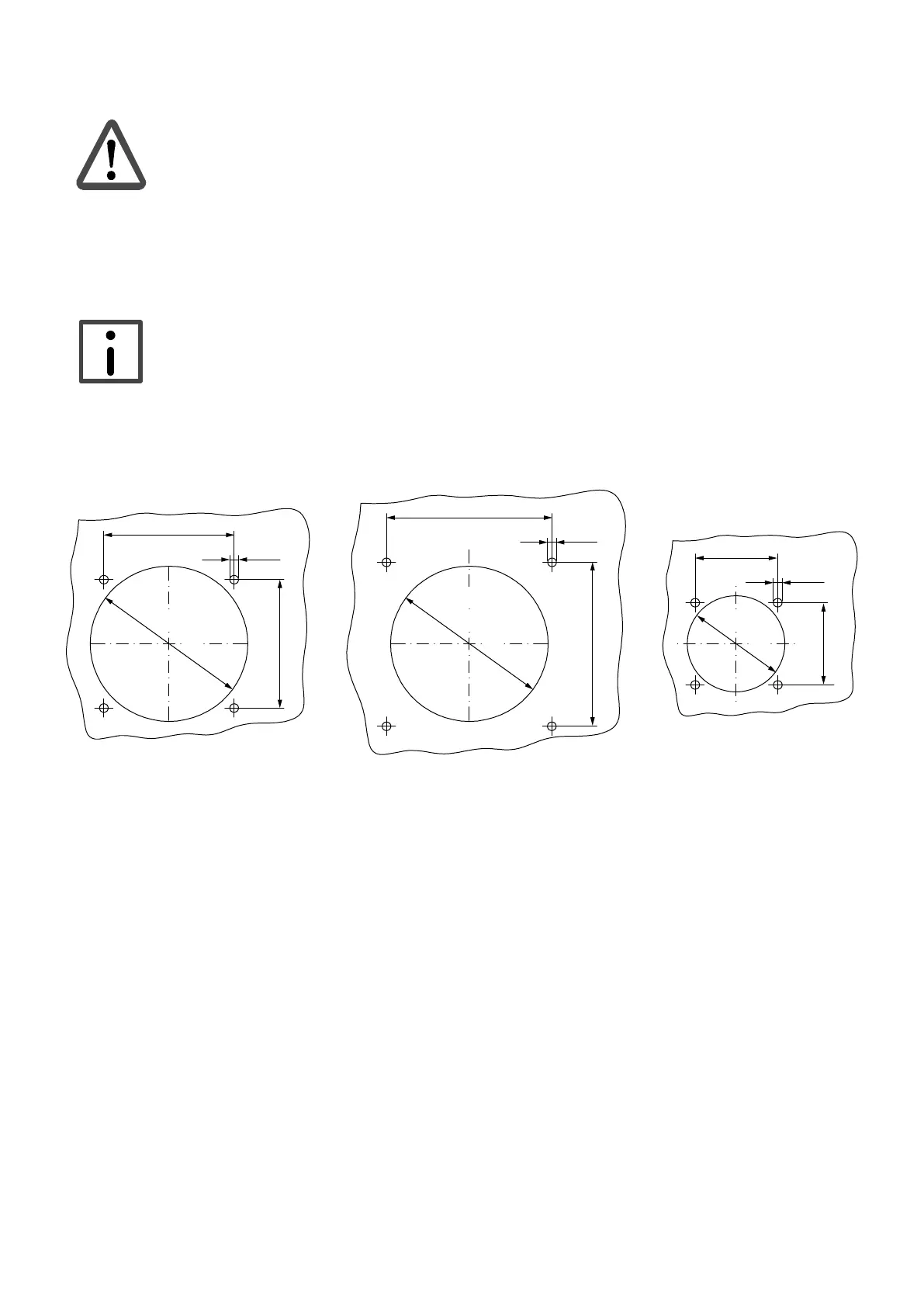

5.1.1. Maße Einbauönung
Abbildung 7.
67
Ø 81
4,5
67
42
Ø 50
4,5
42
85
Ø 81
4,5
85
VCS096, S3 VCS0 S1 … VCS0 72
VCS0 S0
VCS0 S
Joystick VCS0 …: Maße Einbauönungen (Maße in mm)
