4.5. Maßbilder
Für weitere Varianten, siehe Anhang A. „Beispiele für Varianten und verfügbare Einbauten“, Seite 41.
4.5.1. Joystick VCS0 – Grundausführung
Abbildung 5.
105 140
64
107,76
max. 37°
max. 37°
107,76
40 40
12
67
Ø 81
4,5
67
40 40
12
max. 5

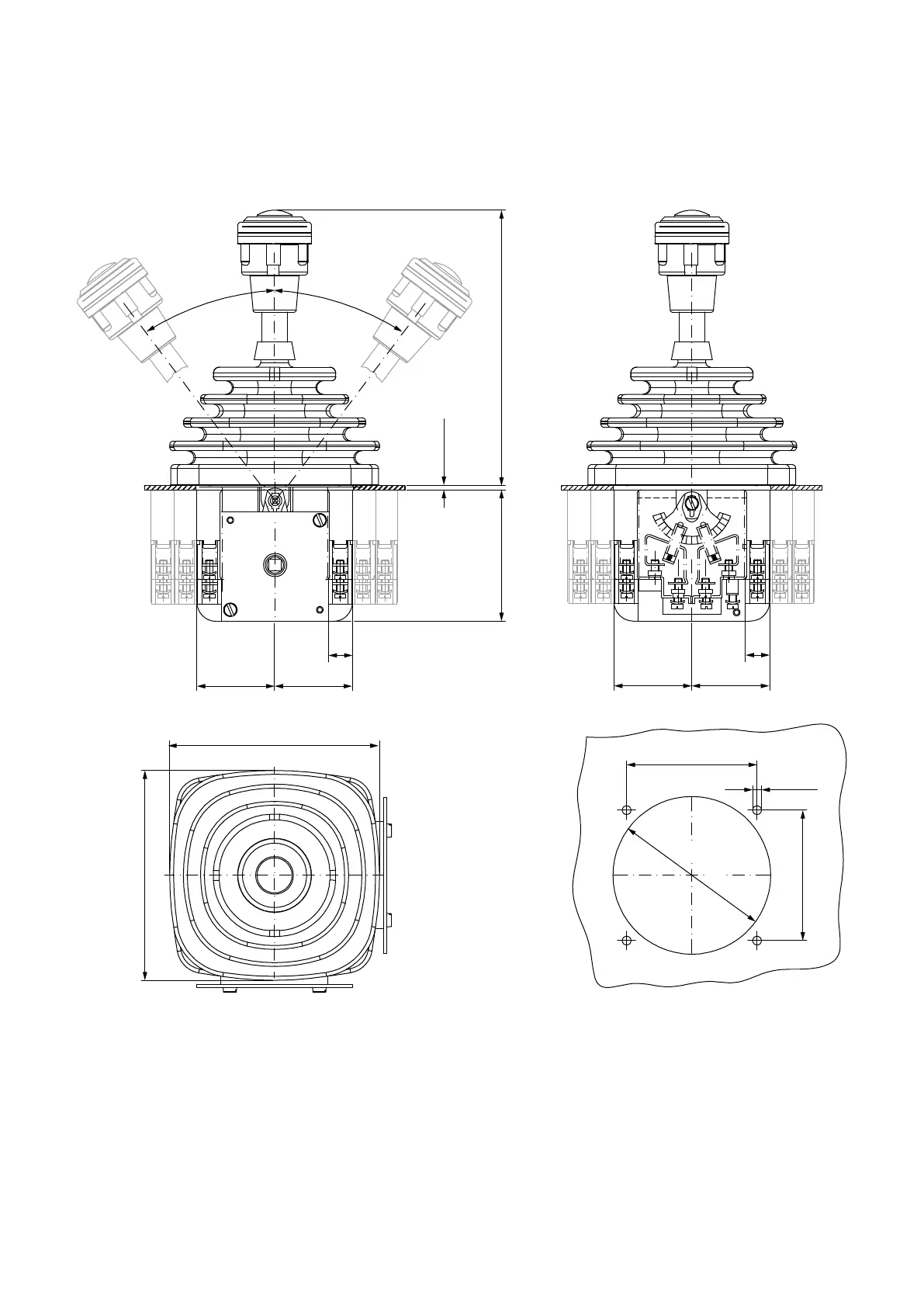

Joystick VCS0 Grundausführung mit Standardgri G41 und Gummistulpe-Halterkombination S3 –
Maßbild (Maße in mm)
