42
Spohn + Burkhardt
Potentiometer
mit Verstärker
Typ Ausgang Versorgung Anschluss
CAB(S)20020 20…0…20mA DC24V Schraubanschluss
CAB(S)20420 20…4…20mA DC24V Schraubanschluss
CAB(S)41220 4…12…20mA DC24V Schraubanschluss

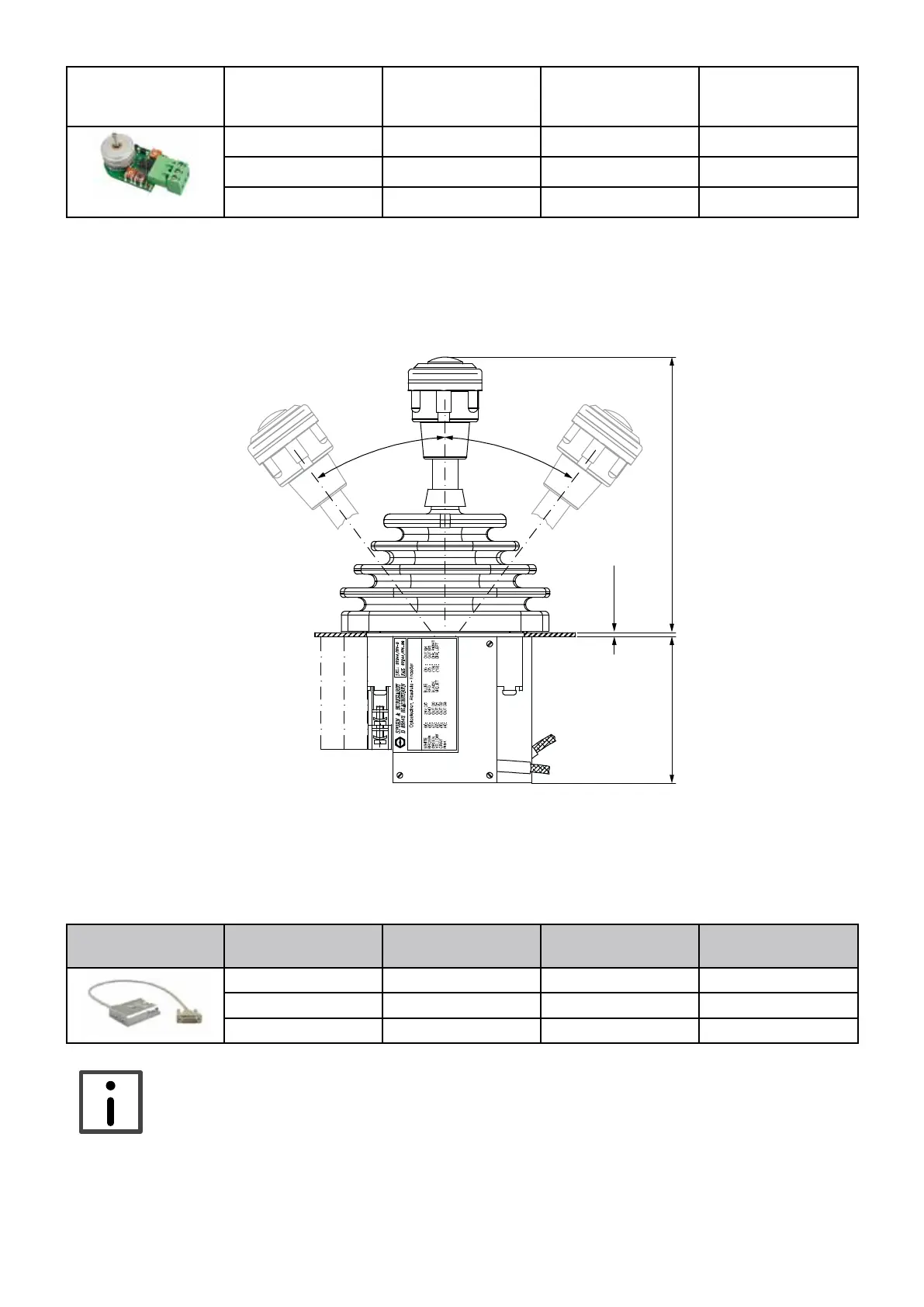

A.2. Joystick VCS0 – mit optoelektronischem Absolutwertgeber
Ausführung mit
• Absolutwertgeber OGF
Abbildung 22.
105 140
75,5
max. 5
max. 37°
max. 37°
Joystick VCS0 Ausführung mit optoelektronischem Absolutwertgeber und Standardgri G41 – Maß-
bild (Maße in mm)
A.2.1. Verfügbare optische Geber für den Joystick VCS0
Optischer Geber Typ Ausgang Versorgung Anschluss
OGF6B,OGF6G 6-Bit Code DC24V D-Sub-Stecker
OGF020,OGF420 20(4)…20mA DC24V D-Sub-Stecker
OGFP20 -20…0…+20mA DC24V D-Sub-Stecker
Hinweis
Zubehör für die optischen Geber, siehe Kapitel 11. „Mitgeltende Dokumente“, Seite 33,
„Produktdatenblatt VCS0“ oder kontaktieren Sie die Firma Spohn & Burkhardt GmbH &
Co. KG (Kontaktdaten siehe Impressum, Seite 2).
